اضغط الفرامل لثني الألواح السميكة: دليل المشتري الكامل
اختيار فرامل الضغط لانحناء الألواح السميكة يبدأ بحساب الحمولة — وليس كتالوج المنتجات. صفيحة سميكة (10مم وما فوق) يتصرف بشكل مختلف جذريا عن الصفائح المعدنية. يتطلب قوة أكبر, الأدوات المحددة, وتعويض انحراف الشعاع الذي لا تستطيع معظم الأجهزة العامة تقديمه ببساطة. إذا أخطأت في المواصفات، ستواجه أخطاء في الزوايا, فشل الأدوات, وتلف الآلة. هذا الدليل يعطيك الصيغة الدقيقة لحساب الحمولة المطلوبة, قاعدة اختيار قالب V, دليل اتخاذ القرار بنظام التاج, وجدول حدود السماكة الخاص بالمادة — كل ما تحتاجه لتحديد الجهاز المناسب. لسياق التطبيق, انظر إلىدليل ثني الصفائح الغلاية لحالات استخدام الألواح السميكة في العالم الحقيقي.
كم من الحمولة التي يتطلبها ثني الصفائح السميكة فعليا?

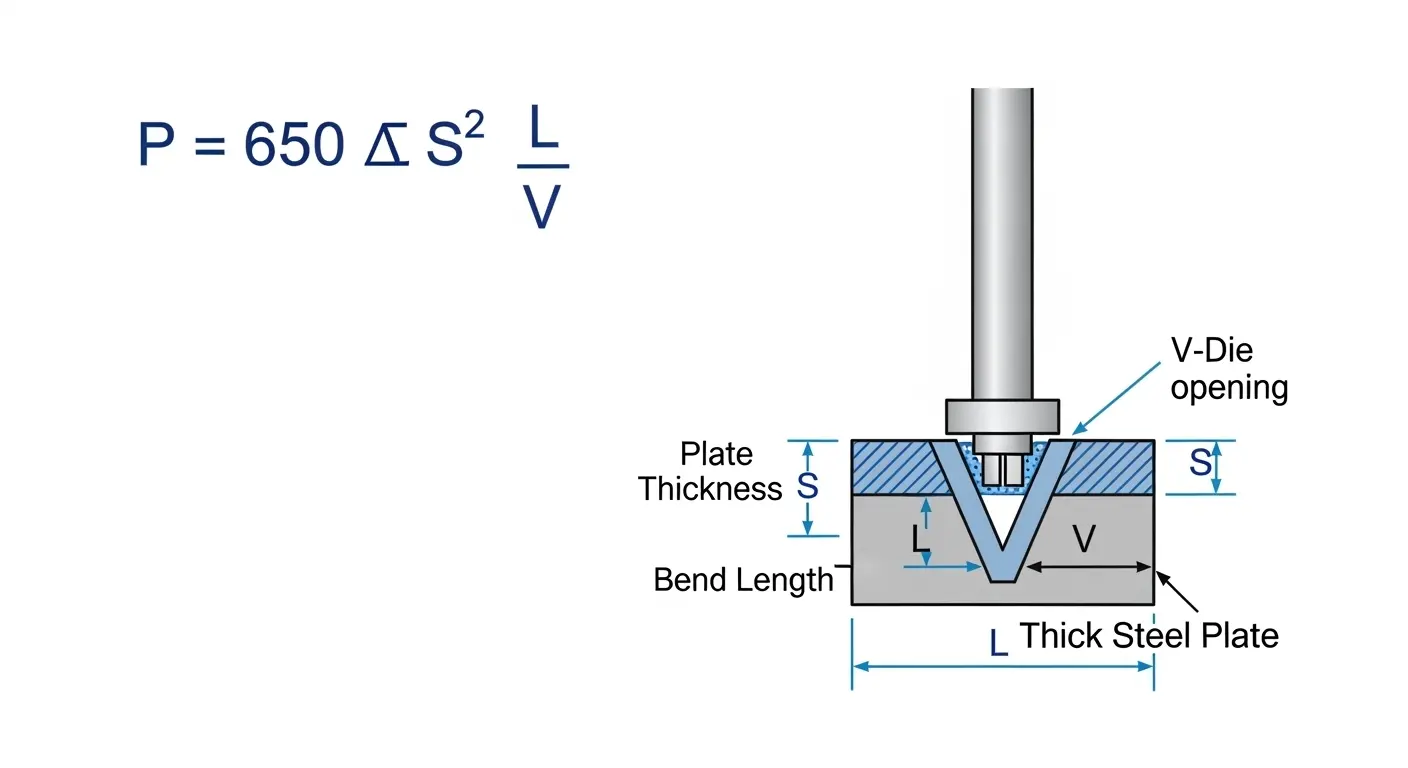

للصفيحة السميكة, الحمولة هي أول رقم يتم تأكيده — والأكثر شيوعا التقليل من شأنه. الصيغة القياسية للصلب الطري (القياس) هي:
P (kN) = 650 × S² × L / V
حيث: S = سمك الصفيحة (المليمتر), L = طول الانحناء (m), V = عرض فتحة الشريحة V (المليمتر).
| سمك اللوحة (المليمتر) | طول الانحناء (m) | افتتاح V-Die (المليمتر) | الحمولة المطلوبة (kN) | الحمولة المطلوبة (الكثير) |
|---|---|---|---|---|
| 10 | 3 | 100 | 1,950 | ~195 |
| 20 | 3 | 200 | 3,900 | ~390 |
| 25 | 3 | 250 | 4,875 | ~488 |
| 30 | 3 | 300 | 5,850 | ~585 |
بالنسبة للفولاذ المقاوم للصدأ, اضرب النتيجة في 1.5–2×. بالنسبة للألمنيوم, المضاعف تقريبا 0.5×. دائما أضف 20% المخزن الأماني للرقم المحسوب.
لماذا تطلب الصفيحة السميكة أكثر مما تتوقع
A 10% زيادة سمك الصفيحة تتطلب تقريبا 20% ضغط انحناء أكبر. هذا يعني أن الانتقال من لوحة 18 مم إلى 20 مم ليس تعديلا بسيطا — بل هو 23% زيادة القوة. قبل اختيار جهازك, وأكد أيضا طريقة التحكم في التحكم. يتطلب استخراج العملات حوالي 10× قوة انحناء الهواء عند نفس السمك. الثني السفلي يتطلب حوالي 4×. حدد طريقتك أولا — ثم احسب.

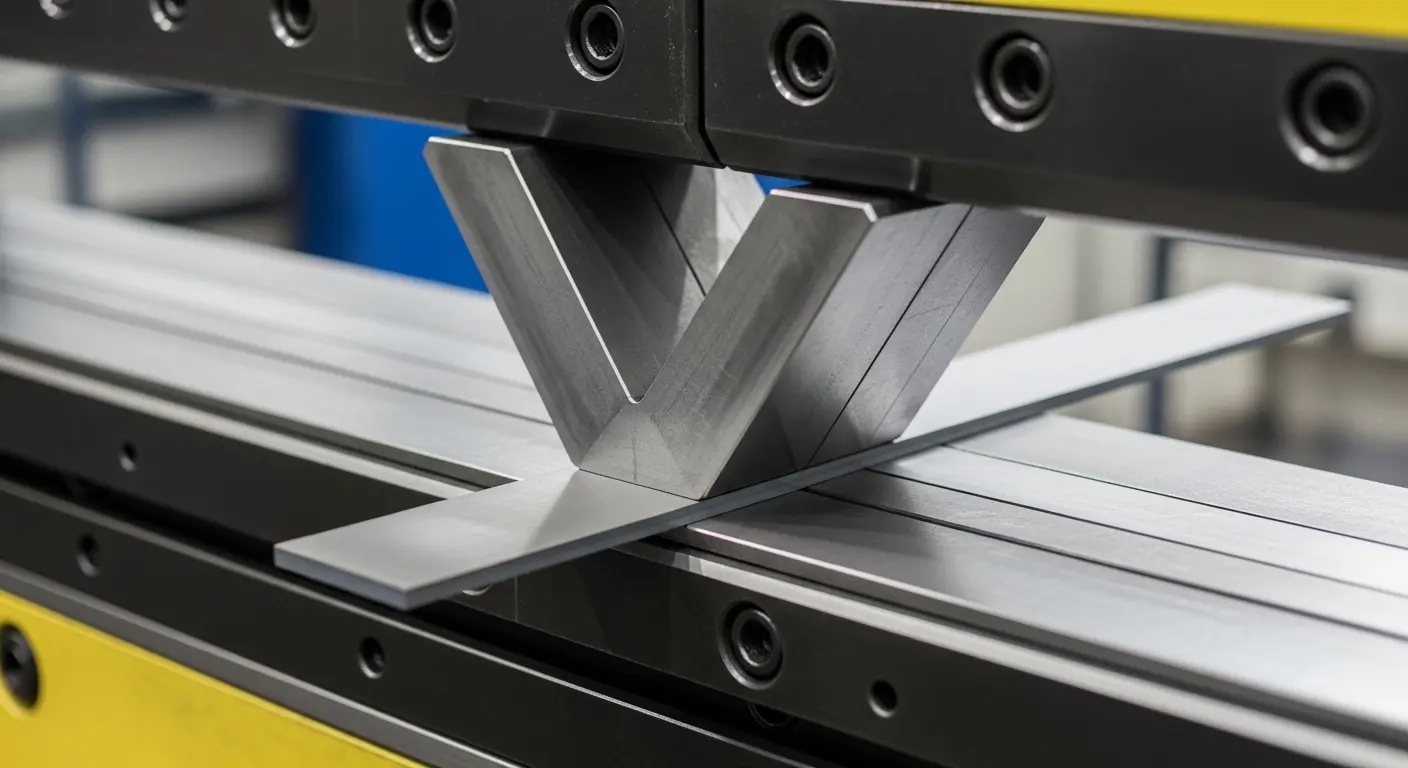

فتح القالب V واختيار الأدوات للصفيحة السميكة
فتحة القالب V تتحكم مباشرة في الحمولة المطلوبة, نصف قطر الانحناء, وتشطيب السطح. للصفيحة السميكة, القاعدة هي: فتحة القالب V = 8–10× سمك اللوحة.
| سمك اللوحة (المليمتر) | فتح V-Die الموصى به (المليمتر) | تأثير الحمولة |
|---|---|---|
| 10 | 80–100 | الحساب القياسي |
| 15 | 120–150 | الحساب القياسي |
| 20 | 160–200 | الحساب القياسي |
| 25 | 200–250 | يقلل من الحمولة المطلوبة مقارنة بالكمية. أضيق |
| 30 | 240–300 | القالب الأوسع = حمولة أقل لكن نصف قطر الانحناء أكبر |
استخدام فتحة قالب ضيقة جدا يزيد من الحمولة المطلوبة, مخاطر كسر الأدوات, ويترك علامات ضغط على سطح الصفيحة. استخدام واحدة عريضة جدا يقلل من الدقة وينتج نصف قطر انحناء داخلي أكبر من المحدد.
كما يزداد سماكة النوابض مع زيادة سمك اللوحة. خطط لتعويض الانحناء الزائد من 2 إلى 5° حسب درجة المادة. الفولاذ الهيكلي عالي العائد (550 MPa ) الركاب النابض بشكل أكثر عدوانية من الفولاذ الطري العادي. يجب ألا يكون نصف قطر أنف الثقب أصغر من سمك الصفيحة — فنصف قطر أصغر يسبب تشققات سطحية على المواد عالية الشد.
التلوين الهيدروليكي — الميزة التي لا يمكن للمشترين تخطيها من الصفائح السميكة
لأي صفيحة سميكة تثني فرامل الضغط عند 80+ الكثير أو على سرير أطول من 2.5 امتار, نظام التتويج ليس خيرا. بدونها, ينحرف الشعاع للأسفل عند المركز تحت الحمل, وتختلف زوايا الانحناء عبر طول الجزء.
لهذا السبب تم تصنيف الآلة 400 لا تزال الأطنان قادرة على إنتاج زوايا غير متسقة على صفيحة بسماكة 4 أمتار — التقييم يخبرك بالقوة, وليس الصلابة.
ميكانيكي مقابل. التتويج الهيدروليكي
| النوع المتوج | طريقة التعديل | الأفضل ل | التكلفة النسبية |
|---|---|---|---|
| الميكانيكيه (وتد) | الدليل/الإعدادات المسبقة, لا يمكن تعديله تحت الحمل | الوظائف المتكررة, سمك الصفائح المتسق | أوطأ |
| هيدروليكي | معدلة بواسطة CNC, التعويض الثابت | الإنتاج العام, سماكات متنوعة | منتصف |
| هيدروليكي ديناميكي | تعديل الوقت الحقيقي أثناء الضربة | الإنتاج المختلط, متطلبات الدقة العالية | أعلى |
للآلات التي تعمل بسماكات ألواح مختلطة 200 طن فما فوق, التلوية الهيدروليكية الديناميكية هي المواصفة الصحيحة. يعوض في الوقت الحقيقي عن تغيرات المواد — أي سماكها, تغير قوة الشد, واختلافات الصلابة — التي لا تستطيع أنظمة التتويج الثابتة معالجتها. للتحكم في محور CNC في مقياس الظهر لتحقيق دقة الموقع على اللوح السميك, انظر إلى4-دليل المحور مقابل 8 محاور للعيار الخلفي.
التوج الديناميكي لإنتاج الصفائح السميكة المختلطة
يراقب التلوين الديناميكي المقاومة أثناء الانحناء ويضبط ضغط الأسطوانة التعويضية أثناء الشوط. وهذا أمر حاسم عند تشغيل لوح 15 مم و25 مم على نفس التبديل — كل منهما يتطلب تعويض مختلف في التخرج, ويمكن أن يكون النظام الثابت محددا مسبقا فقط لنظام واحد.
حدود السماكة الخاصة بالمادة حسب فئة الحمولة
يظهر هذا الجدول أقصى سمك للألواح حسب حمولة الآلة لثني الهواء عند أطوال الأسرة القياسية. تعتمد القيم على صيغ قياسية في الصناعة.
| فئة الحمولة | ماكس ميلد ستيل (المليمتر) | ماكس ستانلس ستيل (المليمتر) | ماكس ألمنيوم (المليمتر) |
|---|---|---|---|
| 100T | 6 | 3–4 | 10–12 |
| 160T | 8 | 4–5 | 14–16 |
| 200T | 10–12 | 5–6 | 18–20 |
| 400T | 18–20 | 9–10 | 30–35 |
| 600T | 25–28 | 12–15 | 40–45 |
| 800T+ | 30–40 | 18–20 | 50+ |
بالنسبة للفولاذ المقاوم للصدأ بأي سمك, اختر الفئة التالية من الحمولة التي ترفع من حسابك للصلب اللين. لمواصفات موديل 600 طن, انظر600-صفحة فرامل الضغط CNC على TON CNC. هذه قيم لثني الهواء. ثني القاع أو سك نفس المادة يتطلب 4–10× الحمولة المذكورة.
الميزات الرئيسية للآلة التي يجب تحديدها لعمل الألواح السميكة
قبل التواصل مع أي مورد, تأكد من تضمين هذه الميزات في المواصفة:
- الدفع الهيدروليكي — تفتقر فرامل الضغط الكهربائية إلى القوة المستمرة الناتجة لدورات ثني الصفائح السميكة المتكررة; يظل الهيدروليكي الخيار الصحيح لأعمال الألواح الثقيلة
- الحمولة المصنفة مع 20% المخزن المؤقت — احسب متطلبات الوظيفة القصوى أولا, ثم أضف 20% قبل اختيار فئة الحمولة
- نظام التتويج الهيدروليكي — تتويج ديناميكي للإنتاج المختلط; ميكانيكية للوظائف المتكررة المخصصة
- طول السرير مطابقا لأقصى طول للجزء — ليس متوسط طول الوظيفة
- مقياس CNC العكسي مع الحد الأدنى 4 الفؤوس — الدقة الموضعية حاسمة عند التعامل مع الصفائح الثقيلة; تكلفة الخطأ البشري على الآلات اليدوية
- التحكم بالألياف CNC مع تصحيح الزاوية — ديلم DA66S, DA66T, أو ESA S860 هي أنظمة مجربة لأعمال الألواح السميكة مع تعويض النوابض المدمجة
- أدوات ثقيلة التصنيف لمقاومة شد المواد — يمكن للفولاذ الهيكلي الوصول 550 MPa; أكد درجة التجهيز مع المورد الخاص بك
لمواصفات وميزات وحدة تحكم ESA, انظر إلىاضغط على الفرامل مع صفحة وحدة تحكم ESA.
فرامل ضغط الصفائح السميكة من RAGOS
تغطي فرامل RAGOS الهيدروليكية الثقيلة النطاق من 100 إلى 600 طن — جميعها مجهزة بأنظمة هيدروليكية ريكسروث وأنظمة تحكم CNC من ديلم كمعيار. يتم تضمين التلوين الهيدروليكي الديناميكي في جميع الطرازات بوزن 200 طن فما فوق. من خلال تجربتنا, أكثر الأخطاء شيوعا يرتكبها المشترون هو اختيار الحمولة بناء على متوسط عملهم, ليست أكثر متطلبات الألواح سمكا. لا يمكن تمديد آلة تم شراؤها لعمل 10 مم لتحمل 20 مم بشكل موثوق, حتى أحيانا.
عندما يشارك العملاء مواصفات الطبق — نوع المادة, سمك, طول الانحناء, وطريقة الثني — يقدم فريقنا الفني توصية مكتوبة عن الحمولة والآلة قبل أي التزام بالشراء. للأعمال متعددة الأغراض في الألواح الثقيلة, لدينا100فرامل الضغط CNC T للفولاذ هي نقطة انطلاق مثبتة. للتطبيقات الإنشائية والبحرية, النطاق فرامل الضغط الثقيلة يغطي من 200 إلى 600 تسل .
جاهز لتحديد جهازك? شارك سمك طبقك, المادة, وطول الانحناء — سنؤكد الطباعة على فئة الحمولة والآلة.
الأسئلة المتكررة
س1: ما هي كمية الفرامل الضغطية التي أحتاجها لثني الألواح السميكة?
استخدم الصيغة P (kN) = 650 × S² × L / V لحساب الحمولة المطلوبة للصلب الطري. للوحة 20 مم على ارتفاع 3 أمتار مع قالب V بطول 200 مم, تحتاج ~390 طن. إضافة 20% مخزن الأمان قبل اختيار فئة الآلة. بالنسبة للفولاذ المقاوم للصدأ, اضرب النتيجة في 1.5–2×. للحصول على مرجع مفصل, انظر إلىدليل فتح القوالب والحمولة.
س2: ما هو الحد الأدنى لفتحة القالب V للصفيحة السميكة?
يجب أن يكون فتحة القالب V بين 8 و10× سمك اللوحة. للوحة 20 مم, استخدم فتحة بحجم 160–200 مم. القالب الضيق جدا يزيد القوة المطلوبة, المخاطر في تلف الأدوات, وتحدد سطح الصفيحة. القوالب الأعرض تقلل من الحمولة المطلوبة لكنها تزيد من نصف قطر الانحناء الداخلي. لسياق تطبيق الصفائح السميكة, انظر إلىدليل ثني الصفائح الغلاية.
س3: لماذا يتطلب الأمر التلوين الهيدروليكي لمكابح الضغط السميكة على الصفائح?
تحت الحمل الثقيل, عارضة فرامل الضغط تنحرف للأسفل في المركز. ينتج عن ذلك زاوية مفتوحة عند منتصف الطول وزاوية مغلقة عند نهايات قطعة العمل الطويلة. يطبق التلوين الهيدروليكي قوة عوضية للأعلى على السرير, الحفاظ على زاوية انحناء منتظمة من طرف إلى آخر. إنه ضروري على الأسرة التي يزيد ارتفاعها عن 2.5 متر أو على الأجهزة في 80+ الكثير. لفهم كيف يحسن التحكم في محاور CNC الدقة بشكل أكبر, انظر إلى4-مقارنة بين المحور مقابل 8 محاور في المقياس الخلفي.
س4: هل يمكن لفرامل الضغط بوزن 200 طن أن ينحني بصفيحة فولاذية معتدلة بوزن 20 مم?
يمكن لمكابح الضغط التي تزن 200 طن ثني الفولاذ الطري بطول 20 مم عند انحناء يقارب 1–1.5 متر باستخدام ثني الهواء باستخدام قالب V بطول 200 مم. بطول 3 أمتار, القوة المطلوبة ~390 طن — تتجاوز القدرة الآمنة لآلة تزن 200 طن. دائما احسب باستخدام P = 650 × S² × L / V قبل الالتزام بفئة حمولة. للتطبيقات ذات المقياس الثقيل, عرض معنا600-مواصفات مكابح الضغط CNC.
س5: ما هو الحد الأقصى لسمك اللوحة الذي يمكن لفرامل الضغط التعامل معه.?
فرامل الضغط عالية الحمولة عند 3,000 يمكن للأطنان وما فوق ثني صفائح فولاذية تصل سمكها إلى 150 مم في التطبيقات البحرية والهياكل. بالنسبة لمعظم ورش التصنيع, الآلات التي تزن لوحة مقبض تتراوح بين 400–800 طن وبشكل موثوق. يعتمد الحد العملي على الحمولة المصنفة, صلابة القاعدة, ومواصفات الأدوات. مكابح الضغط الهيدروليكية CNC تتعامل مع معادن سميكة تتراوح بين 10 مم إلى 20 مم في فئة 300–1,000 طن. عرض لنانطاق فرامل الضغط الثقيلة لمواصفات السعة الكاملة.
حدد الوضع بشكل صحيح. انحنها إلى اليمين.
ثلاثة قرارات تحدد النجاح في ثني الصفائح السميكة. أولا, احسب الحمولة المطلوبة باستخدام P = 650 × S² × L / V — ثم أضف 20% buffer قبل اختيار فئة آلة. ثانيا, حدد نظام تاج هيدروليكي مطابق لطول السرير ومزيج الإنتاج. الثالث, اضبط فتحة القالب على شكل V عند 8–10× وتأكد من أن نصف قطر أنف الفتحة ليس أصغر من سمك اللوح. هذه الخطوات الثلاث تقضي على أكثر مصادر خطأ الزاوية شيوعا, انحراف, وفشل الأدوات في أعمال الألواح السميكة. خطوتك التالية: شارك مواصفات لوحك — المادة, سمك, وطول الانحناء — مع فريق RAGOS الفني واحصل على توصية مكتوبة بجهاز قبل الشراء.
