ترادف الصحافة الفرامل

يتم تطبيق تحليل العناصر المحدودة (FEA) في تصميم فرامل الضغط لدينا لمحاكاة وتحسين الأداء الهيكلي في ظروف العمل الحقيقية. من خلال تحليل توزيع الإجهاد، والتشوه، وسعة الحمل، نضمن أن يحقق هيكل الآلة أقصى درجات القوة والدقة والمتانة قبل الإنتاج.

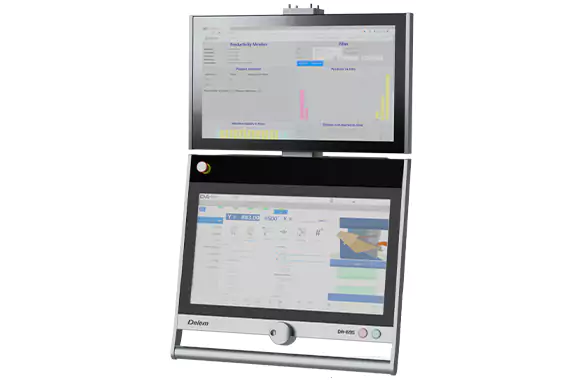

الحل الثاني للعرض لسلسلة DA-60S لأنظمة التحكم بفرامل الضغط CNC

• TFT ملون عالي الدقة 24 بوصة
• وظائف شاشة اللمس الصناعية
• واجهة HDMI
• دالة المفتاح الخاصة من CNC
• USB، واجهة طرفية، تبديل USB 2 تلقائيا، التبديل مع المصدر 1x USB، مباشر

تتوفر قطع غيار فاخرة من ريكسروث وهاوي لأنظمتنا الهيدروليكية، مما يضمن عمر خدمة طويل وكفاءة ممتازة وأداء ثابت. بفضل خزان الزيت المستقل في التصميم، أصبحت الصيانة بعد البيع أبسط وأكثر سهولة. يتلقى خزان الزيت معالجة مضادة للصدأ لزيادة المتانة ومنع التآكل بنجاح مع مرور الوقت.
بالإضافة إلى ذلك، من خلال منع تكون الحمأة التي قد تسد خطوط أنابيب النفط مع مرور الوقت، تساعد هذه المعالجة في الحفاظ على نقاء الزيت. بمساعدة المكونات الهيدروليكية المتطورة، والبناء المتين، والاستراتيجيات الاستباقية، توفر فرامل الضغط لدينا تشغيلا موثوقا وتقليل وقت التوقف للعملاء حول العالم.

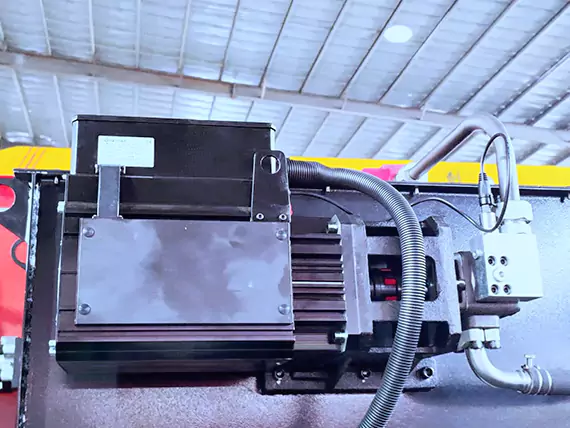

جي إس راغوس محركات سيرفو عالية الكفاءة وهذا يمكن أن يقلل من فواتير الكهرباء بواسطة 20–30% مقارنة بمحركات سيمنز التقليدية. تعمل هذه المحركات الذاتية بضوضاء منخفضة بشكل ملحوظ—حول 20 ديسيبل—توفير بيئة عمل أكثر هدوءا وراحة. يضمن الجمع بين الهيدروليك المتقدم وتقنية السيرفو منخفضة الضوضاء الموفرة للطاقة وتوفير أداء متفوق وتقليل تكاليف التشغيل.

1. وظائف الحماية البصرية: الدعم
2. وظائف التصوير البصري: الدعم
3. جهاز إرسال الليزر: ليزر الكتلة من الفئة 1
4. المستقبل: مستقبل كاميرا مع معالج صور مدمج
5. أقصى نطاق بصري موصى به: 8 أمتار
6. مساحة الاستشعار: 30 مم(ارتفاع)×30مم(وضوح)
7. دقة الكشف الأدنى عن الأجسام: 2 مم
8. نوع الموصل: M12 12 دبوس
9. توافق الأدوات: أدوات V وأدوات غير قياسية
10. مصابيح LED ذات الحالة المتكاملة: الدعم

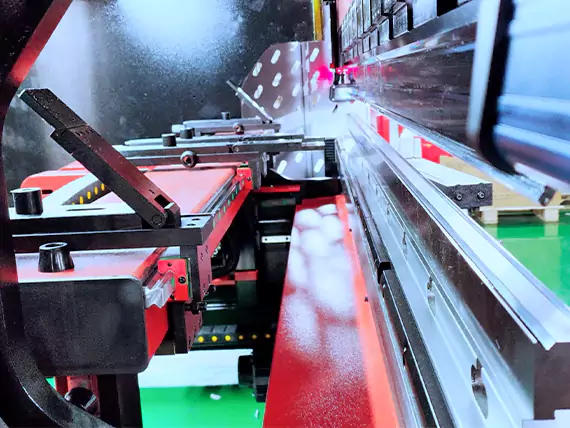

• مسامير كروية وشريك التوجيه الخطي TPI، هيوين
• المحاور الاختيارية Z1-Z2.
• أصابع مع توقف مزدوج وتعديل ميكرومتري.
• دقة الموقع ± 0.03 مم.
• سرعة زاكسي 1000 مم/ث.
• سرعة Xaxis 400 مم/ثانية.
• ستارة ضوء على الجانب الخلفي

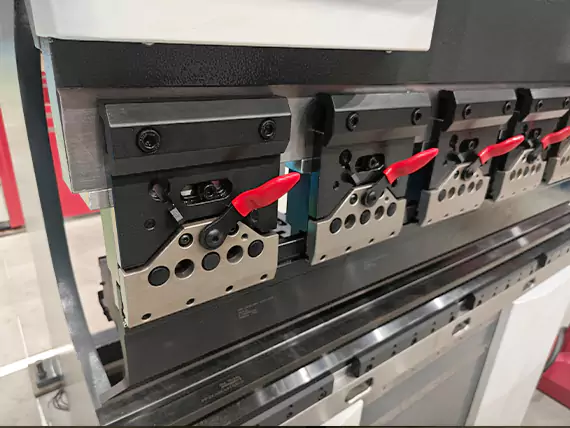

يمكن تركيب أو إزالة ثقوب فرامل الضغط العلوي بسرعة وأمان وبدون الحاجة إلى أدوات بفضل مشابك أمادا السريعة. يمكن للمشغلين تأمين أو تحرير المعدات في غضون ثوان باستخدام رافعة أساسية أو آلية قفل كامة، مما يقلل بشكل كبير من وقت الإعداد ويزيد من إنتاجية الإنتاج.

تصنع مشابك أمادا السريعة من سبائك فولاذية عالية القوة ومصنوعة بدقة لمحاذاة مثالية، مما يضمن قوة تثبيت ثابتة ودقة ثني ثابتة. تصميمها المريح يقلل من إرهاق المشغل، بينما يضمن البناء المتين عمر خدمة طويل حتى في ظروف الإنتاج الثقيلة.

طاولة التتويج هي ميزة فرامل ضغط مصممة لتعويض الانحراف في إطار الآلة أثناء الانحناء.

باستخدام الأوتاد الميكانيكية أو نظام هيدروليكي لخلق منحنى تصاعدي طفيف في وسط الطاولة، يضمن زوايا انحناء ثابتة على طول قطعة العمل بالكامل، مما يحسن دقة الانحناء بشكل عام.

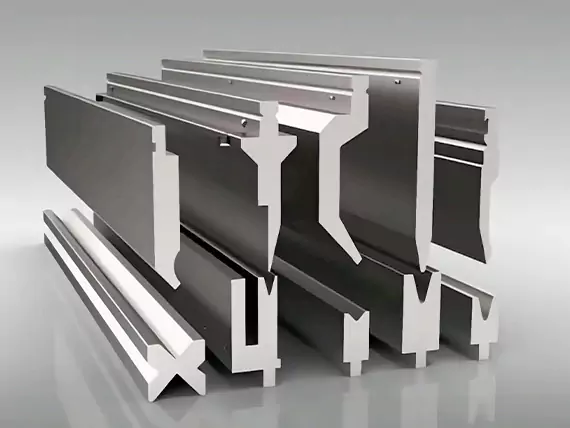

كل آلاتنا تأتي المعيار مع مجموعة كاملة واحدة من الأدوات، لضمان قدرتك على بدء الإنتاج فور التركيب.

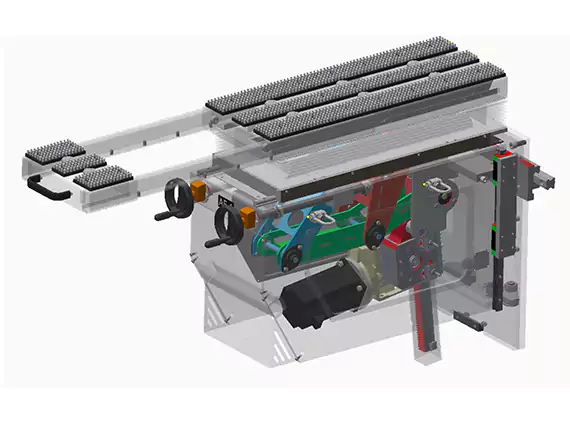

ال نظام دعم المتابعين يساعد المشغلين من خلال دعم ومتابعة قطعة العمل تلقائيا أثناء عملية الثني. وهي مفيدة بشكل خاص ل الملاءات الكبيرة أو الثقيلة أو الطويلة، تقليل جهد المشغل وتحسين السلامة.

• المتابعة التلقائية– تتحرك أذرع الدعم بتزامن مع عملية الانحناء، مما يحافظ على استقرار الدريحة.
• توفير العمالة– يقلل الحاجة إلى عدة مشغلين عند التعامل مع الأجزاء الكبيرة أو الثقيلة.
• آمن ومريح– يقلل من الإجهاد الجسدي والمخاطر على المشغلين، مما يعزز سلامة مكان العمل.
• الاستخدام المرن– يمكن تعديلها أو ركنها جانبا عندما لا تكون مطلوبة، مما يحافظ على كفاءة مساحة العمل.
• سعة تحميل عالية– يمكن لكل ذراع دعم أن يحمل حتى 250 كجم، مما يجعله مناسبا للتطبيقات الثقيلة.

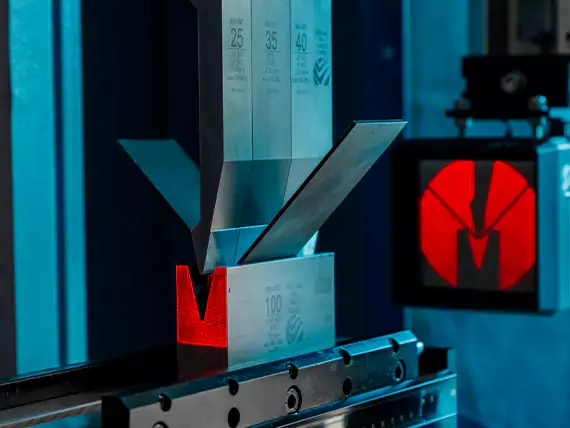

ال نظام فحص الليزر، تم تطويره مع داتا-إم & مكونات الرؤية، يضمن زوايا انحناء دقيقة للغاية بعد عملية ثني واحدة فقط.

باعتبارها حلا أوتوماتيكيا بالكامل لقياس زاوية الانحناء بمساعدة الليزر لمكابح الضغط CNC، يوفر iMeasure اكتشافا دقيقا للزاوية بغض النظر عن نوع المادة أو سمكها. بدقة تتجاوز ±0.1°، تحقق مستوى من الدقة لم يكن متاحا من قبل.

يقوم النظام تلقائيا بتصحيح زوايا الانحناء عن طريق إسقاط شعاع ليزر على سطح الورقة، والذي يتم اكتشافه بعد ذلك بواسطة الكاميرا. من خلال حساب الزاوية بين شعاع الليزر ومحور الكاميرا، يحدد النظام زاوية الانحناء الفعلية، ويعوض عن ارتداد النابض، ويحسن القوة المطبقة لتحقيق نتائج مثالية.
