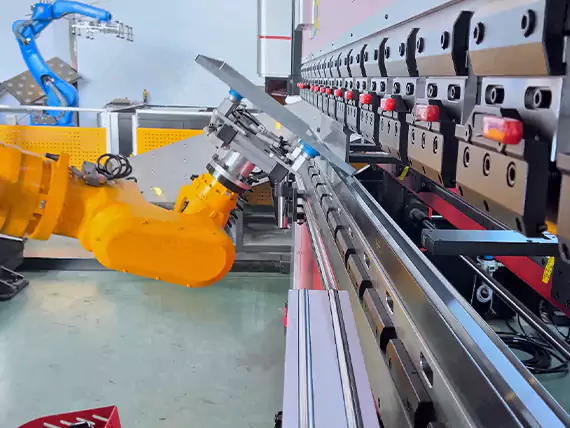

خلية فرامل الضغط الروبوتية

يقوم JS RAGOS بتكوين كل خلية فرامل ضغط روبوتية حول هندسة الجزء الفعلي, المادة, حجم الإنتاج وتسلسل الانحناء. يمكن للنظام دمج FANUC, من, روبوتات ABB أو Yaskawa مع فرامل CNC للضغط, ويلا, أدوات AMADA أو Rolleri, ممسكات مخصصة ومعدات تحديد المواقع لإنشاء عملية ثني منسقة.

للمصنعين الذين يقيمون كيفية استخدام الروبوت, مكبح الضغط, يعمل الماسك والمعدات المساعدة معا, دليلنا إلى robotic press brake cell technology يشرح عملية الأتمتة, بنية النظام والاعتبارات الرئيسية بمزيد من التفصيل.

يساعد هذا النهج القائم على التطبيقات في تقليل التعامل اليدوي, تحسين ثبات الانحناء وتقليل أوقات الدورة مع الحفاظ على المرونة اللازمة لأحجام الأجزاء المختلفة ومتطلبات الإنتاج.

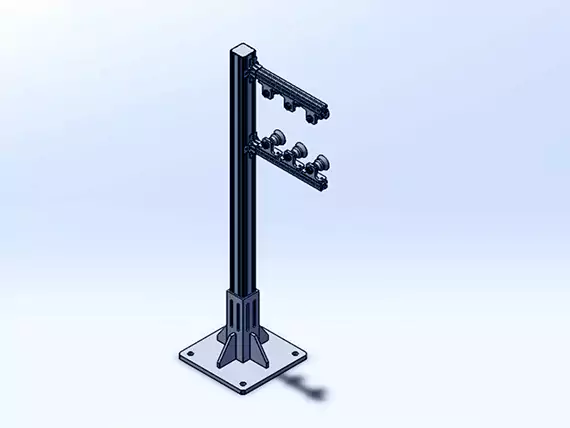

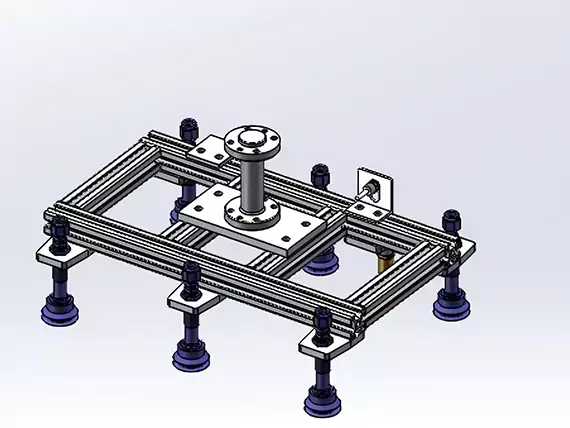

نحن نصمم ونبني مقابض نهاية الذراع المخصصة مصممة خصيصا لأجزائك, العمليات, والروبوتات. من التعامل مع الصفائح الرقيقة إلى الصفائح الثقيلة, أنبوب, وتجميعات الحظيرة, مقابضنا مصممة خصيصا ل الاستقرار العالي, دورات سريعة, والتعامل الخالي من الخدوش—مثالي لثني الخلايا, خطوط اللحام, وتحميل وتفريغ فرامل الضغط الآلي.

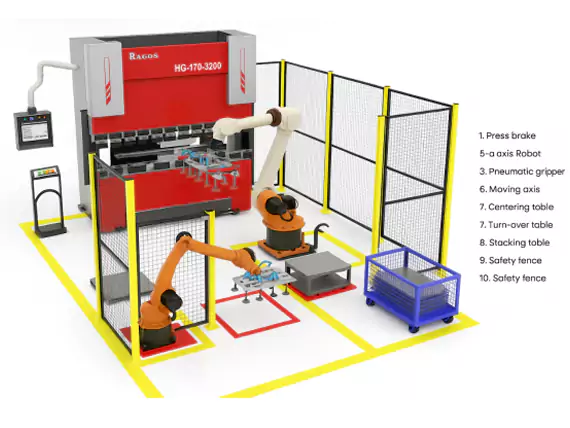

تم تصميم خلية الانحناء الحديثة لتكون فعالة, عمليات ثني الصفائح المعدنية الآلية. تم تحسين تخطيطها لضمان تدفق المواد بسلاسة, دقة, وسلامة المشغل. المكونات الرئيسية عادة ما تشمل:

• لوحة التحميل – المكان الذي توضع فيه الأوراق الخام, جاهز للانحناء.
• طاولة المحاذاة – تضمن وضع الأوراق بشكل صحيح لمنحنيات دقيقة.
• منطقة الانحناء – آلة الفرامل أو الانحناء الرئيسية.
• طاولة القلب/الدوران – للأجزاء التي تحتاج إلى عدة انحناءات على جوانب مختلفة.
• لوحة التفريغ – حيث يتم جمع الأجزاء النهائية.
• خزائن الأرضية – تخزين الأدوات والإكسسوارات, الحفاظ على تنظيم مساحة العمل.

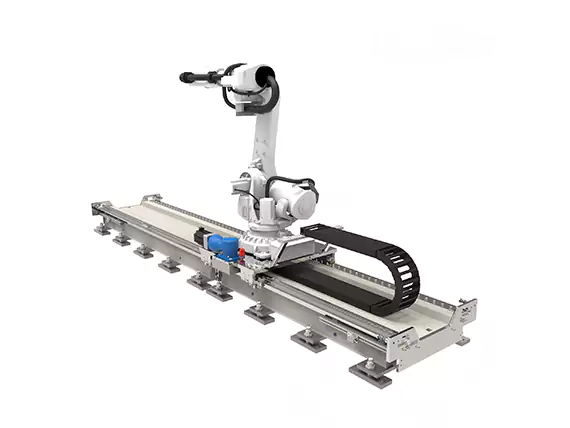

روبوت ثني السبعة محاور

روبوتنا ذات السبعة محاور مصمم لتحقيق أقصى درجات المرونة والكفاءة في ثني الصفائح المعدنية.

• التعامل مع قطع العمل الطويلة – يثني الأجزاء الأطول بسهولة بدقة عالية.
• قابلية التوسع المستقبلية – جاهز للتعامل مع المزيد من القطع مع زيادة الطلب على الإنتاج.
• التموضع المرن – يمكن تحريك الروبوت جانبا, مما يسمح للمشغلين بثني أجزاء إضافية يدويا عند الحاجة.
• الكفاءة العالية– تعمل بسلاسة مع فرامل الضغط والخطوط الآلية لتعزيز الإنتاجية.

تستخدم طاولة التقليب في عمليات الانحناء لتدوير أو تدوير قطع العمل, يسمح بعدة انحناءات على جوانب مختلفة. يحسن كفاءة سير العمل, يقلل من التحكم اليدوي, ويضمن تحديد المواقع بدقة للأجزاء المعقدة.

يحمي DSP LASER مشغل فرامل الضغط من خطر التكسير الذي يمكن أن يحدث عن طريق الخطأ بين الجزء المتحرك من الماكينة والجزء الثابت. فكرة المشروع المستخدمة لهذا الجهاز هي فكرة تركيب الفرملة المتحركة لفرامل الضغط مع منطقة حماية.

هذا حجم من الأبعاد المناسبة والخاصة التي تم إنشاؤها بواسطة DSP LASER وتوضع تحت قمة الأداة العلوية على مسافة أعلى من تلك التي تتطلبها الماكينة للتوقف. لذا فإن منطقة الحماية, الذي يتحرك مع الجزء المحمول لأنه متكامل معه, يتقدم سباق هذا نحو pert الثابت. عقبه (على سبيل المثال أصابع المشغل) عند دخول منطقة الحماية. يتم اكتشافه على الفور مما تسبب في انقطاع حركة الجزء المتحرك.

نظام فحص الليزر, تم تطويره باستخدام داتا-إم & مكونات الرؤية, يضمن زوايا انحناء دقيقة للغاية بعد عملية ثني واحدة فقط.

كمحرك أوتوماتيكي بالكامل, حل قياس زاوية الانحناء بمساعدة الليزر لمكابح الضغط CNC, يوفر iMeasure اكتشافا دقيقا للزاوية بغض النظر عن نوع المادة أو سمكها. بدقة تتجاوز ±0.1°, يحقق مستوى من الدقة لم يكن متاحا من قبل.

يقوم النظام تلقائيا بتصحيح زوايا الانحناء عن طريق إسقاط شعاع ليزر على سطح الورقة, والتي يتم اكتشافها بعد ذلك بواسطة كاميرا. عن طريق حساب الزاوية بين شعاع الليزر ومحور الكاميرا, يحدد النظام زاوية الانحناء الفعلية, تعويض الربيع, ويحسن القوة المطبقة لتحقيق نتائج مثالية.

متوافق حاليا مع من, ياسكاوا, تين, فانوك, و ميتسوبيشي روبوتات — المزيد من العلامات التجارية قادمة قريبا.

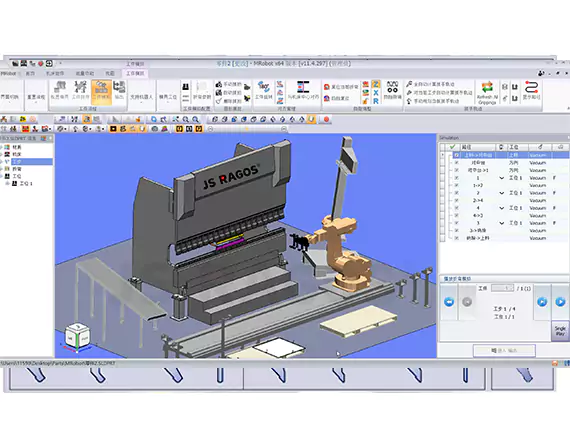

✨ الميزات الرئيسية لبرمجاتنا ثلاثية الأبعاد

• الإمساك التلقائي & حساب المسار→ إعداد سريع ودقيق.
• القبض التفاعلي البصري→ تعديل فوري سهل.
• الضبط الدقيق اليدوي→ تعديل مسارات الروبوتات باستخدام نقاط تحكم بسيطة.
• دعم الفراغ & ممسك التثبيت→ مرنة للأدوات المعقدة.
• يدعم أنظمة السكك الحديدية→ مثالي لخلايا الانحناء الكبيرة.
• إعداد التكديس السهل→ أسرع, تدفق إنتاج أنظف.
• Cرمز NC لكلا الجهازين & روبوت→ التواصل السلس.
• التشغيل المتزامن→ الانحناء المستقر والفعال.
