فرامل الضغط الكهربائية
تتميز فرامل الضغط بإطار ملحوم عالي القوة, تحكم دلم Da66s Cnc, وحماية السوسن بليزر آمن. المساطر الشبكية المزدوجة تضمن ±0.0دقة 3 مم, بينما توفر مشابك أمادا السريعة وأدوات 42crmo إعدادا سريعة ومتانة طويلة.
-

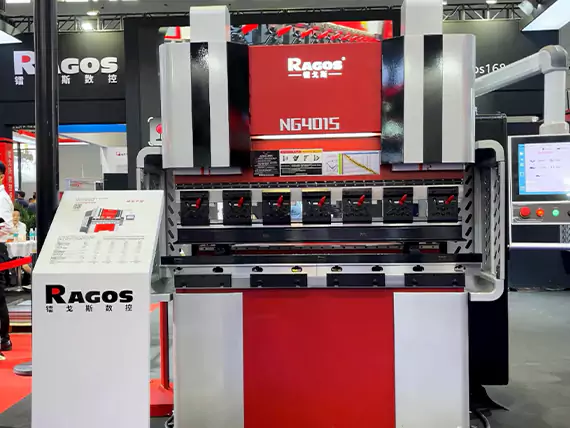

نموذج NG-4015
-
ضغط 40 طن
-
قوة 8.6*2 كيلوواط
الإطار عالي القوة
🔹 بناء الإطار
تعتمد الآلة هيكلا فولاذيا ملحوما ثقيلا, توفر صلابة ممتازة, شدة, والمتانة لتحقيق أداء مستقر على المدى الطويل.
🔹 معالجة حرارية & تفجير الطلقات
بعد اللحام, الإطار بأكمله يمر معالجة الحرارة لتخفيف التوتر و إطلاق النار, مما يزيل فعليا الإجهاد الداخلي, يقلل التشوه, ويعزز الاستقرار الهيكلي.
🔹 التشغيل الدقيق CNC
جميع أسطح التثبيت الحرجة يتم تشكيلها في عملية تثبيت أحادي على مركز تشغيل عمودي CNC. وهذا يضمن التوازي الممتاز والعمودية, مما يوفر دقة فائقة وجودة ثني متسقة.
اطلب اقتباس

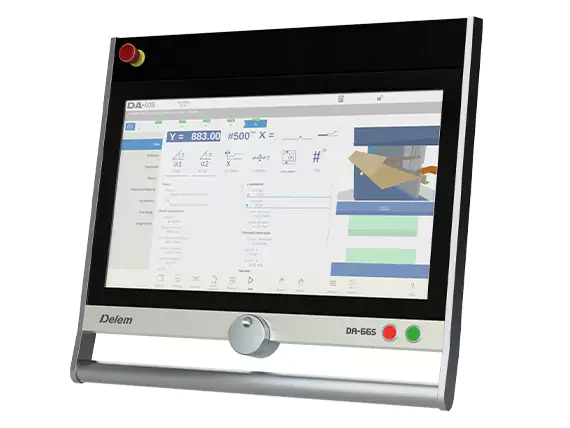

وحدة تحكم CNC (DA66S)
- وضع البرمجة ثنائية الأبعاد لشاشة اللمس الرسومية
- تمثيل الآلة ثلاثية الأبعاد, في المحاكاة والإنتاج
- 24" TFT ملونة عالية الدقة
- التوافق مع Delem Modusys (قابلية التوسع والتكيف للوحدة النمطية)
- يو إس بي, الواجهة الطرفية
- دعم التطبيقات الخاصة بالمستخدم داخل بيئة تعدد المهام الخاصة بالتحكم
- ثني المستشعر & تصحيح الواجهة
- برنامج Profile-S2D غير متصل بالإنترنت
اطلب اقتباس
ستارة ضوء سوسن ليزر آمنة
- دوال الحماية البصرية：دعم
- وظائف التصوير البصري：دعم
- جهاز إرسال الليزر: ليزر الكتل من الفئة 1
- المتلقي: مستقبل كاميرا مع معالج صور مدمج
- الحد الأقصى للنطاق البصري الموصى به: 8 أمتار
- منطقة الاستشعار: 30 مم(H)x30مم(في)
- الحد الأدنى لدقة اكتشاف الأجسام: 2 ملم
- نوع الموصل: M12 12 دبوس
- توافق الأدوات: أدوات V والأدوات غير القياسية
- مصابيح LED ذات الحالة المتكاملة: دعم
اطلب اقتباس

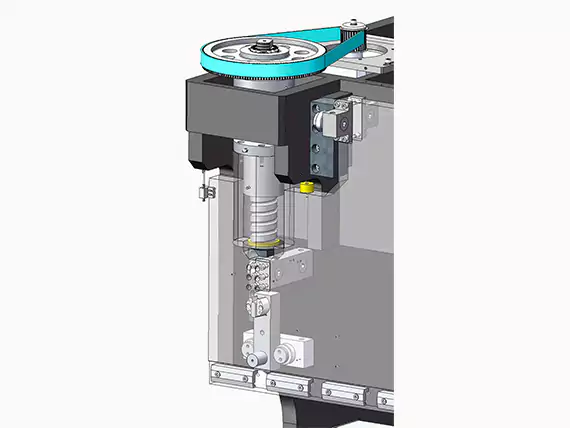

التحكم المتزامن
على جهاز JS Ragos, مسطرتان شبكتان تزيل التغيرات في الدقة الناتجة عن تآكل سكة التوجيه, تحقيق التزامن الدقيق وتحسين الاستقرار الهيكلي.
يتم ضمان الحركة السلسة والتزامن الموثوق من خلال زوج من محركات الكرة اللولبية عالية الدقة, ويتم تجنب الضرر الناتج عن الأحمال الغريبة بواسطة بناء المفصل المصنوع بعناية.
يتم ضمان دقة النظام بدقة عالية في الانحناء وموثوقية تشغيلية طويلة الأمد, يتم ذلك باستخدام إدارة تغذية راجعة مسطرة الشبكة في الوقت الحقيقي.
اطلب اقتباس

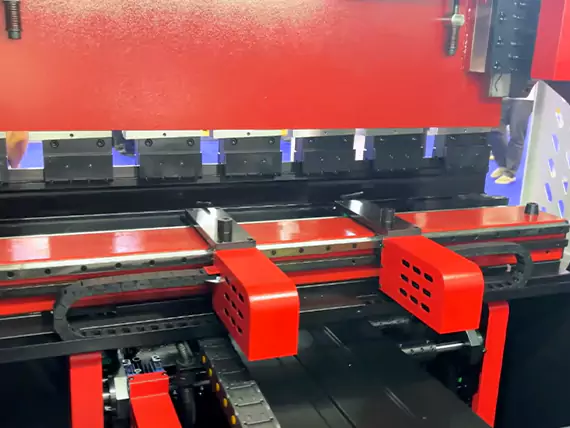

المقياس الخلفي
نظام العداد الخلفي عالي الدقة
فرامل الضغط لدينا مجهزة ب نظام العداد الخلفي عالي الدقة, صمم لضمان السرعة, دقيق, وتحديد المواقع المتكررة للصفائح المعدنية. استخدام مسامير الكرة, الأدلة الخطية, وأحزمة الدقة, يضمن النظام حركة سلسة وموثوقية طويلة الأمد.
الميزات الرئيسية:
- ±0.0دقة تحديد المواقع 3 مم
- الحركة عالية السرعة على X, R, ومحاور Z
- التعديل المجهري باستخدام أصابع التوقف المزدوج
- نظام دعم الألواح الرقيقة (سبا) بسعة تحميل 30 كجم لكل دعم
- التصميم المعياري, مرنة لأربعة, 6, أو تكوينات متعددة المحاور
اطلب اقتباس

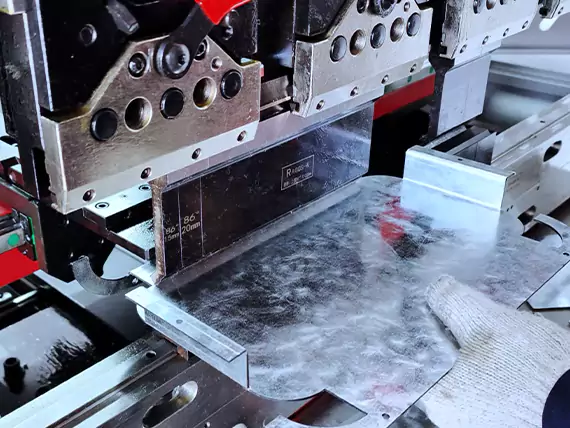

حامل ثقب فرامل بلمسة واحدة على طراز أمادا الأوروبي
التحميل السريع
يمكن تثبيت الثقب الأصغر المقسم من مقدمة الحامل إلى الداخل والخارج.
سيفتي جورف
يتوفر لوح معسكر خاص يثبت الآلة على الآلة مع تثبيت الأخدود الأمان على الجرعة العلوية لحامل المثقوب. تمنع هذه اللوحة الخاصة من التثقيب من السقوط عند الحاجة إلى حركة أفقية للمشبك.
سلامة المشغل
شريط منع السقوط يمنع سقوط اللكمات من الخروج من حامل التثبيت أثناء الإعداد، مما يزيد من سلامة المشغل. بمجرد إدخال المثقوب في المشبك, يمكن نقل الثقب إلى أي مكان على طول سرير الفرامل مما يلغي احتمال سقوطه من المشبك.
اطلب اقتباس

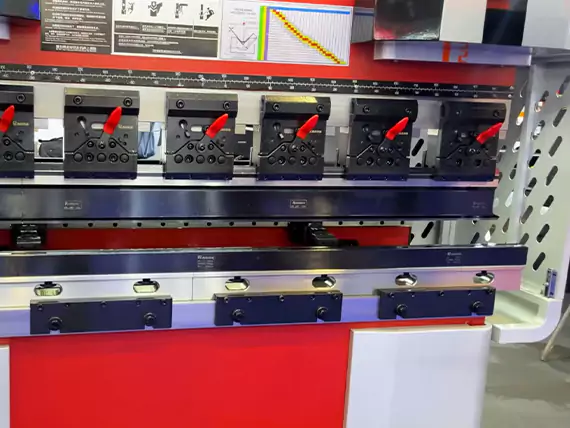

بانش آند داي
نحن نوفر أدوات فرامل الضغط المخصصة لتلبية تطبيقات التحكم المختلفة. جميع أدواتنا مصنوعة من فولاذ عالي القوة 42CrMo, مع معالجة حرارية لضمان صلابة ممتازة, المتانه, وعمر خدمة طويل.
نحن نقدم أيضا خدمات خدمات الأدوات المقسمة, مما يسمح بإعدادات مرنة لأطوال وأشكال مختلفة من الانحناء. يمكن تخصيص أدواتنا لتناسب ويلا, أمادا, وأنظمة أدوات قياسية أخرى, ضمان التوافق وسهولة التركيب.
اطلب اقتباس
المواصفات الفنية
لمزيد من المواصفات التفصيلية, لا تتردد في ذلك تواصل معنا!
| نموذج | NG-4015 | NG-3512 | NG-2508 | NG-6020 | NG-8025 | NG-1003 |
| ضغط | 40 طن | 35 طن | 25 طن | 60 طن | 80 طن | 100 طن |
| طول(هممم) | 1500 | 1200 | 800 | 2000 | 2500 | 3200 |
| ارتفاع طاولة العمل(هممم) | 855 | 810 | 805 | 855 | 830 | 855 |
| ضوء النهار(هممم) | 420 | 420 | 420 | 420 | 420 | 500 |
| حلقوم(هممم) | 400 | 400 | 300 | 400 | 400 | 400 |
| ضربة(هممم) | 150 | 150 | 150 | 150 | 150 | 200 |
| سرعة التحميل الفارغة | 200 مم/ثانية | 200 مم/ثانية | 170 مم/ثانية | 150 مم/ثانية | 180 مم/ثانية | 180 مم/ثانية |
| سرعة العمل | 10-30 مم/ثانية | 10-30 مم/ثانية | 10-30 مم/ثانية | 10-30 مم/ثانية | 10-30 مم/ثانية | 10-30 مم/ثانية |
| شوط العيار الخلفي(هممم) | 500 | 500 | 500 | 500 | 600 | 600 |
| سرعة الباكغاو(مم/إس) | 250 مم/ثانية | 250 مم/ثانية | 250 مم/ثانية | 250 مم/ثانية | 250 مم/ثانية | 250 مم/ثانية |
| شوط المحور R(هممم) | 150 | 150 | 150 | 150 | 150 | 150 |
| سرعة محور R | 130 مم/ثانية | 130 مم/ثانية | 130 مم/ثانية | 130 مم/ثانية | 130 مم/ثانية | 130 مم/ثانية |
| المسافة بين الإطارات | 1430مم | 1130 مم | 635 مم | 1930 ملم | 2190 ملم | 2870 مم |
| محور | 6axis | 4axis | المحاور الثلاثية | 6axis | 6 محور واحد | 6 محور واحد |
| قوة | 8.6*2 كيلوواط | 5.5*2 كيلوواط | 8.6 كيلوواط | 8.6*2 كيلوواط | 20*2كيلوواط | 22*2 كيلوواط |
| وزن | 3900 كجم | 2900 كجم | 1900 كجم | 4500 كجم | 6800 كجم | 8200 كجم |
| البعد(LxWxHmm) | 2050X1800X2270 | 1740X1800X2200 | 1250X1600X2130 | 2560X1810X2440 | 3060X1850X2600 | 3760X1950X2700 |
| القوة الكلية | 18.8 كيلوواط | 11.8 كيلوواط | 9.4 كيلوواط | 19.5 كيلوواط | 42.3كيلوواط | 46.3 كيلوواط |
| ضغط | 380 فولت | 380 فولت | 380 فولت | 380 فولت | 380 فولت | 380 فولت |
