فرامل الضغط على طراز أمادا: المواصفات، توافق الأدوات والبدائل

تستخدم فرامل الضغط على طراز أمادا نظام الأدوات الأمريكي — وهو المعيار الأكثر استخداما لأدوات فرامل الضغط في أمريكا الشمالية — وأي فرامل ضغط CNC مصممة بنفس عرض التانغ 0.5 بوصة تقبل مخزون أدوات أمادا الكامل. معظم المشترين الذين يبحثون عن هذا المصطلح لا يبحثون عن شراء جهاز أمادا المصنع. يريدون جهازا يناسب أدواتهم الحالية بجزء بسيط من سعر المصنع الأصلي. للحصول على عرض كامل لخيارات أدوات فرامل الضغط المتوافقة مع أمادا، قم بزيارة منزلناصفحة أدوات الضغط على فرامل الفرامل.

يغطي هذا الدليل ما يعنيه أسلوب أمادا من حيث هندسة الآلات، وقائمة تحقق التوافق من خمس نقاط، ومقارنة مع الأدوات الأوروبية، وأجهزة RAGOS التي تجتاز جميع متطلبات التوافق.

ما هو فرامل الضغط من نوع أمادا؟

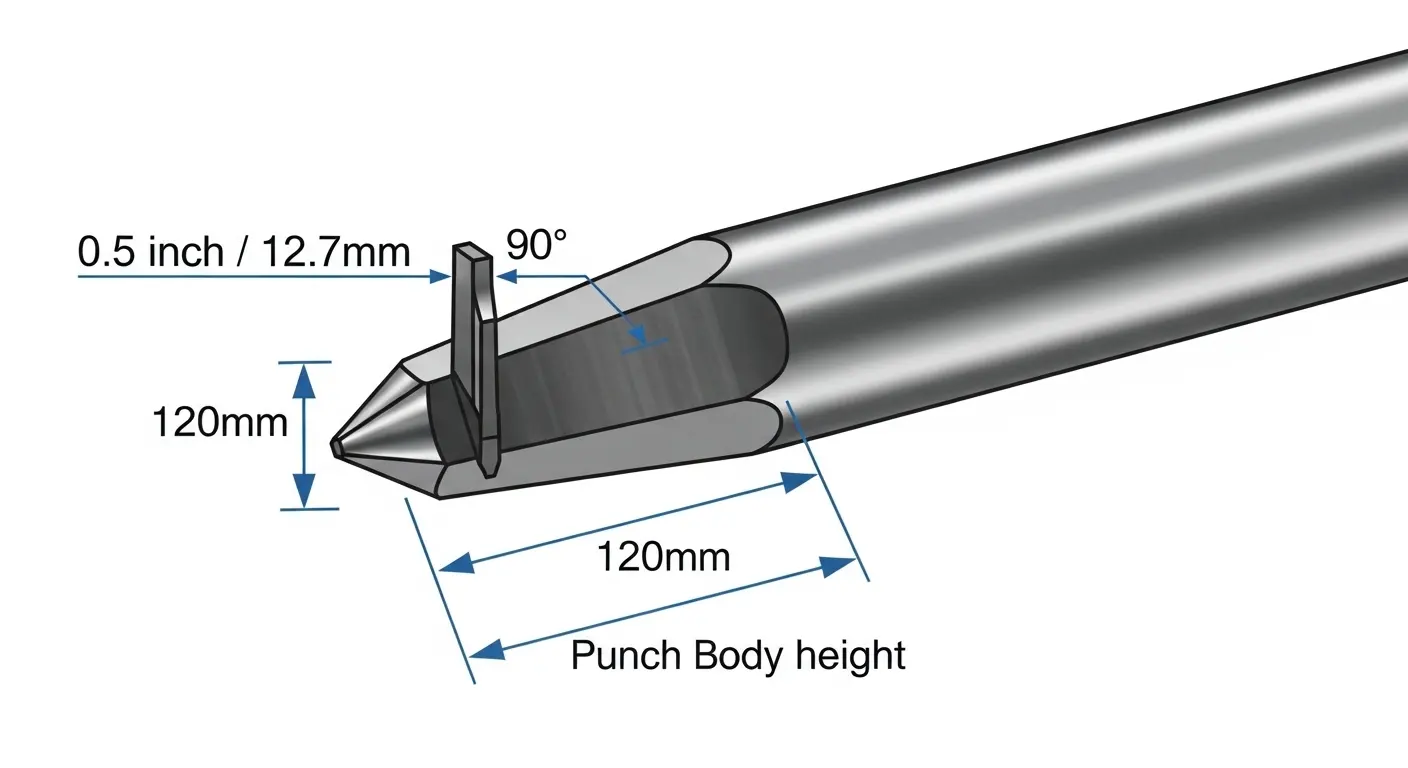

فرامل الضغط على طراز أمادا هي فرامل ضغط هيدروليكية CNC ذات تأثير منخفض تستخدم نظام أدوات الثقب والقالب الأمريكي على الطراز. يستخدم مصطلح "أسلوب أمادا" و"الأسلوب الأمريكي" بالتبادل في صناعة صناعة الصفائح المعدنية — حيث كان المعيار أقدم من أمادا لكن العلامة التجارية جعلته شائعا في أمريكا الشمالية.

تحدد أربع مواصفات هذا المعيار:

1. رام منخفض الأداء — يتحرك العارضة العلوية للأسفل إلى طاولة سفلية ثابتة
2. عرض مقبض المثقب: 0.5 بوصة (12.7 مم) — بعد التوافق الأساسي
3. ارتفاع الثقب القياسي: 120 مم (4.72 بوصة) — سلسلة أدوات AFH من أمادا تؤكد أن هذا هو معيار الارتفاع الثابت
4. هندسة القالب الأمريكي على شكل V — فتحات أوسع للقوالب مقارنة بالأنظمة الأوروبية، مع مجموعة أوسع من موردي قوالب V

أي فرامل ضغط تطابق هذه المواصفات الأربع يقبل أدوات أمادا — بغض النظر عن من صنع الجهاز.

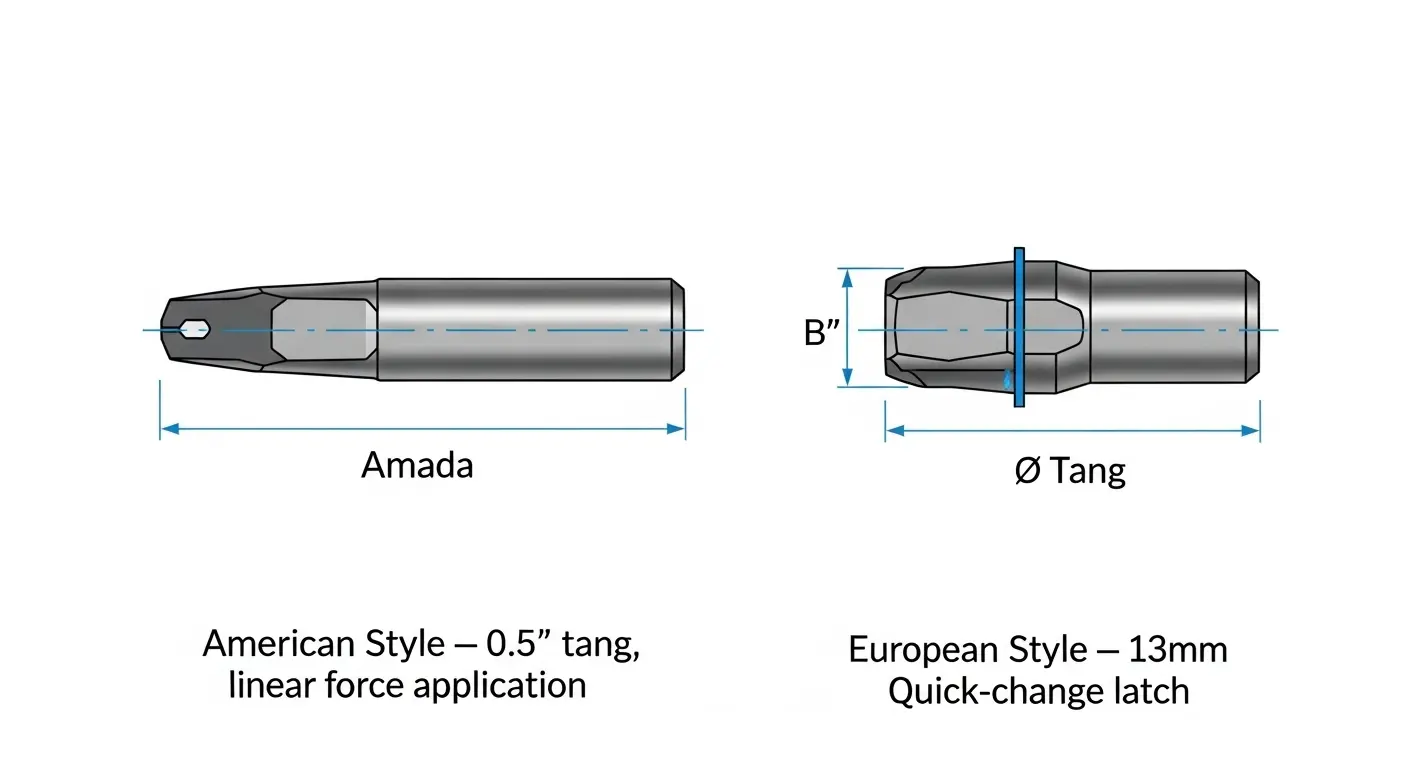

أسلوب أمادا مقابل أدوات فرامل الضغط على الطراز الأوروبي

الفرق الرئيسي بين أسلوب أمادا وأدوات فرامل الضغط الأوروبية هو عرض اللباس، وطريقة تطبيق القوة، ونظام التثبيت. النظامان غير قابلين للتبديل — لا يمكنك إدخال أدوات ذات طراز أوروبي في مقعد ثقب أمريكي، والعكس صحيح.

ميزة	أسلوب أمادا (أمريكي)	الأسلوب الأوروبي (ترامبف/ويلا)
عرض التانغ	00.5 بوصة (12.7 مم)	13 مم، نوع قفل أضيق
ارتفاع الثقب (قياسي)	120 مم (4.72 بوصة)	يختلف النظام حسب النظام
تطبيق القوة	مباشر، خطي من الأعلى إلى الطرف	إزاحة، موزعة على طول الأداة
مزلاج الأمان	نظام مشبك الرام اليدوي	قفل التغيير السريع عند تثبيت التثبيت
سرعة الإعداد	أبطأ (محاذاة يدوية)	أسرع (تغيير سريع تلقائي)
تكلفة الأدوات	أقل — قاعدة موردين عالمية أوسع	أعلى — عدد أقل من الموردين المتوافقين
هيمنة السوق	أمريكا الشمالية	أوروبا، تنمو عالميا

إذا كان متجرك يحتوي بالفعل على مخزون أدوات من أمادا، فإن أي آلة مصممة وفقا للمعيار الأمريكي تمنحك توافقا مع التوصيل المباشر بدون تكلفة إعادة تجهيز. تتطلب الآلات الأوروبية استبدال كامل للأدوات.

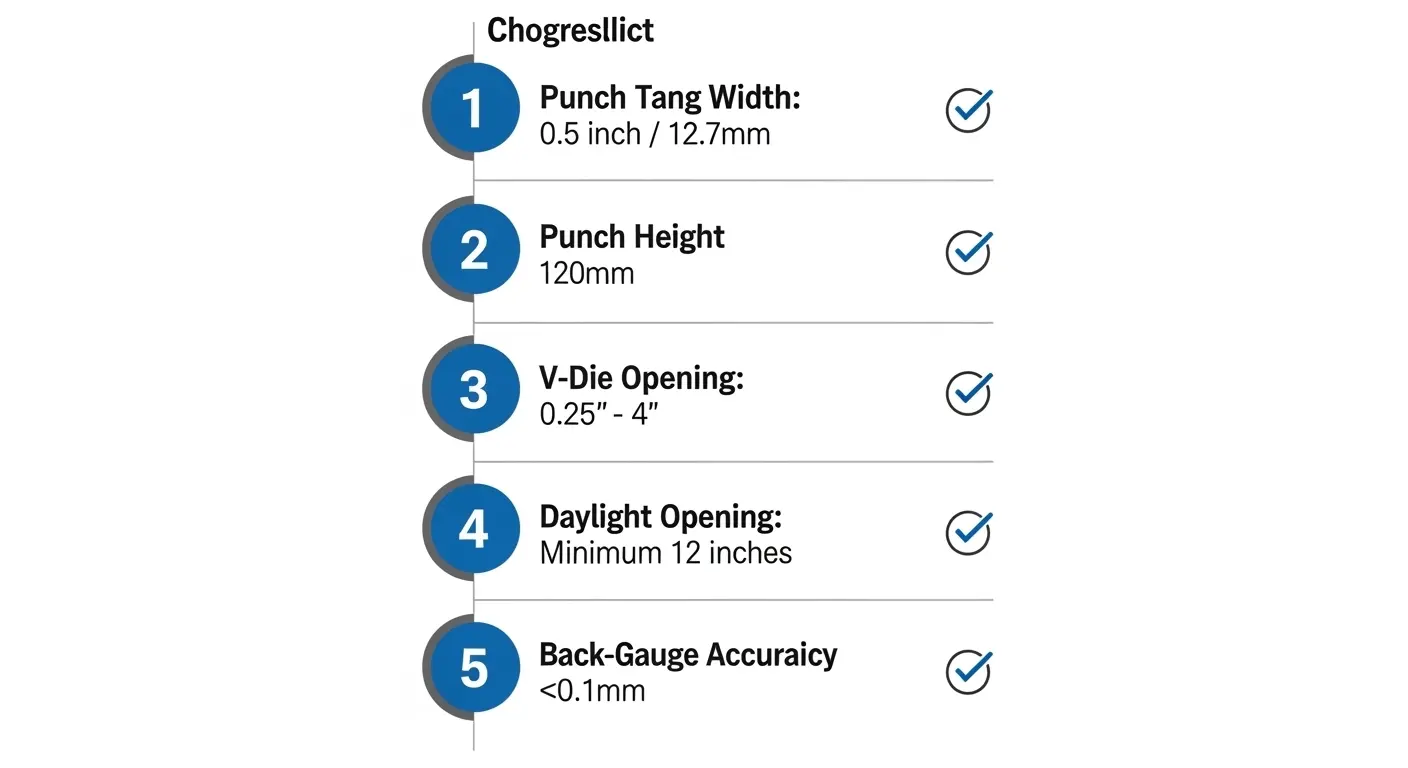

قائمة التحقق من توافق نمط أمادا ذات النقاط الخماسية

قبل شراء أي فرامل ضغط توصف بأنها متوافقة مع أسلوب أمادا، تحقق من هذه المواصفات الخمسة مع ورقة الفرامل الفنية للجهاز. كل نقطة أدناه تتوافق مع متطلبات حقيقية للأبعاد أو الدقة — وليس لغة تسويقية.

1. عرض مقبض المثقب: 0.5 بوصة (12.7 مم) — الشرط الأساسي للقبول. تأكد أن هذا هو بعد مقعد الثقب القياسي للجهاز. أي انحراف يعني أن الأدوات لن تستقر بشكل صحيح.
2. ارتفاع الثقب: 120 مم (4.72 بوصة) — تم تثبيت معيار AFH الخاص بأمادا بهذا الارتفاع كمرجع لعمليات الانحناء التي تتحكم بها CNC. الارتفاعات غير القياسية تغير مرجع عمق الانحناء وتتطلب إعادة برمجة كل مهمة.
3. مدى فتح قالب V: 0.25"–4" — يؤكد أن هندسة كتلة القالب تطابق معيار القوالب الأمريكي عبر سماكات المواد الشائعة (0.5 مم إلى 12 مم).
4. ضربة الكبش وفتح النهار — يجب أن تستوعب فتحة ضوء النهار (المسافة بين الشعاع والطاولة) ارتفاع الثقب، سمك المادة، ارتفاع القالب. تأكد من أن الحد الأدنى من ضوء النهار 12 بوصة لأكوام أدوات نمط أمادا القياسية.
5. دقة تكرار العكس: ±0.1 مم أو أفضل — المطلوبة لدقة التشغيل الإنتاجي عند تبديل إعدادات الأدوات. هنا تفشل معظم الآلات العامة مقارنة بفرامل CNC الدقيقة.

من خلال خبرتنا في توريد مكابح الضغط المتوافقة مع أمادا لمصانع التصنيع في جميع أنحاء أمريكا الشمالية وآسيا، يتم تأكيد عرض التانغ خلال 90 ثانية. ارتفاع المثقوب وفتحة النهار هما ما تظهر فيه معظم مشاكل التوافق — اطلب دائما ورقة المواصفات الفنية الكاملة، وليس فقط بعد التانج.

لماذا ارتفاع المثقوب أهم من عرض اللسان

عرض التانغ هو شرط الدخول لتركيب الأدوات. يحدد ارتفاع الثقب ما إذا كانت الأدوات تتجاوز ضربة رام في الجهاز بشكل صحيح. الآلة التي تحتوي على عرض المقبض الصحيح ولكن ارتفاع الثقب غير صحيح تسبب وصول الثقب إلى قاع قبل الوصول إلى زاوية الانحناء. اطلب دائما ورقة المواصفات الكاملة للأدوات قبل الشراء — وليس فقط قياس التانغ. قامت سلسلة AFH من أمادا بتوحيد 120مم لهذا السبب بالضبط: لإلغاء تعديلات أجهزة السلامة بالليزر بين إعدادات المهام.

مواصفات فرامل الضغط من طراز أمادا — ماذا يمكن توقعه

تتبع فرامل الضغط على طراز أمادا أنماط مواصفات متسقة عبر فئات الحمولة. يوضح الجدول أدناه ما يجب أن يتوقعه المشتري من فرامل ضغط CNC متوافقة مع أمادا مضبوطة بشكل صحيح على كل مستوى سعة.

حموله	طول السرير	ضربة رام	السفر بالمقياس الخلفي	التطبيق النموذجي
40–63 طن	1,600–2,000 مم	100 مم	500 مم	تكييف وتكييف الهواء (HVAC)، حاويات إضاءة كهربائية، صفيحة رقيقة
80–100 طن	2,500–3,200 ملم	150 مم	600 مم	تصنيع متوسط الفئة، الألواح
160–200 طن	3,200–4,000 مم	200 مم	700 مم	صفيحة ثقيلة، ملفات البناء
300–600 طن	4000–6000 ملم	250 مم	800 مم	الفولاذ الإنشائي، الصناعة الثقيلة

جميع فرامل الضغط RAGOS عبر هذا النطاق تستخدم مقعد 0.5 بوصة على طراز أمادا كمقعد ستانج كمعيار قياسي. لتطبيقات الألواح الهيكلية والصفيحة الثقيلة التي تتطلب 300 طن، قم بزيارة منزلناصفحة فرامل CNC بوزن 600 طن.

وحدات التحكم CNC على فرامل الضغط من طراز أمادا

تستخدم أجهزة Amada OEM الخاصيةAMNC 3iوحدة التحكم — غير متوفرة على أي جهاز طرف ثالث. تستخدم فرامل الضغط المتوافقة مع أمادا من شركات أخرى ثلاث وحدات تحكم قياسية في الصناعة تحاكي أو تتجاوز وظائف AMNC 3i.

• ديلم DA-66T — أقرب ما يعادل الوظيفة ل AMNC 3i؛ يدعم تعويض زاوية Y1/Y2، وعرض الظهر ذو 8 المحاور، وبرمجة أجزاء ثنائية وثلاثية الأبعاد، وتصحيح التوجي. عادة ما يحتاج المشغلون الذين ينتقلون من أمادا إلى يوم إلى يومين للتكيف — وليس أسابيع.
• ESA S650 — مقياس خلفي متعدد المحاور CNC كامل، محاكاة انحناء رسومية، وتصحيح زاوية مدمج. مناسب جدا للورش التي تدير ملفات تعريف معقدة.
• إستون E21 — وحدة تحكم متوسطة موثوقة للإنتاج القياسي مع تعويض CNC للعكسية والنابض.

تدعم وحدات التحكم الثلاث استيراد برامج USB، وتوافق G-code، وتصحيح الزوايا لنظام Springback — وهي الميزات الثلاث التي تفتقدها المتاجر أكثر عند مغادرة Amada OEM. لجهاز الضغط RAGOS مع وحدة تحكم ESA S650، قم بزيارةصفحة منتج فرامل الضغط ESA S650.

توافق العداد العكسي عند الانتقال من أمادا

تستخدم عدادات Amada الأصلية الخلفية ملصقات محاور خاصة (X, R, Z1/Z2). تستخدم وحدات تحكم Delem وESA نفس تخطيط المحور الفيزيائي ولكن بأسماء قوائم مختلفة. قبل إيقاف تشغيل برامج أمادا الحالية، قم بتصدير جميع تسلسلات الانحناء كملفات مرجعية PDF أو DXF. هذا يمنع إعادة بناء البرامج من الصفر على الجهاز الجديد. جميع فرامل الضغط CNC من RAGOS تتضمن منفذ USB وقدرة استيراد البرامج القياسية للانتقال المباشر.

لماذا تشتري فرامل ضغط متوافقة مع أمادا بدلا من أمادا OEM

تسعر فرامل أمادا الجديدة في نطاق 80–160 طن من 120,000 إلى 300,000 دولار حسب التكوين ووقت الانتظار. توفر فرامل الضغط CNC المتوافقة مع أمادا من شركات مثل RAGOS نفس معيار الأدوات، ودقة CNC خلفية معادلة (±0.1 ملم)، وصلابة هيكلية مماثلة بتكلفة أقل بنسبة 40–65٪.

الوقت المؤقت هو العامل الحاسم الثاني. عادة ما تشحن Amada OEM خلال 16–28 أسبوعا لتكوين جديد. تشحن الماكينات المتوافقة مع RAGOS Amada خلال 8–12 أسبوعا على تكوينات قياسية — وهو فرق كبير بالنسبة للورش التي تستبدل آلة معطلة أو توسع خط الإنتاج في موعد نهائي.

العامل الثالث هو قطع الغيار. قطع أمادا الأصلية مملوكة ويتم توريدها عبر شبكة توزيع أمادا. تستخدم آلات RAGOS مكونات هيدروليكية قياسية، وأجزاء كهربائية قياسية، ووحدات تحكم Delem أو ESA — جميعها متوفرة من عدة موردين عالميين بأوقات تسليم أقصر وتكلفة أقل لكل قطعة.

استنادا إلى ملاحظات التركيب من المتاجر التي لديها مخزون أدوات أمادا الحالي، فإن الانتقال إلى آلة على طراز RAGOS Amada لا يحمل أي تكلفة تغيير للأدوات، وفترة تكيف تشغيلية قياسية لمدة 90 يوما لتحقيق كفاءة إنتاجية كاملة. للجميعمجموعة فرامل RAGOS CNC للبيع، قم بزيارة صفحة كتالوج المنتجات.

طرازات RAGOS Amada ذات الفرامل المضغوطة

تبني RAGOS فرامل ضغط متوافقة على طراز أمادا عبر خمسة تكوينات. كل آلة تستخدم مقعد ثقب بقطر 0.5 بوصة (12.7 مم) كمعيار مؤكد — أمادا، ميت بريسيجن، ويلسون تول، وجميع الأدوات الأمريكية الأخرى تتناسب دون تعديل.

التكوينات المتاحة:

• فرامل الضغط الهيدروليكية CNC القياسية — من 40 طنا إلى 600 طن، Delem DA-66T أو Estun E21، من 3 محاور إلى 8 محاور في المقياس الخلفي
• فرامل السيرفو الكهربائية — توفير الطاقة، منخفض الضوضاء، مثالي للورش التي تتطلب تشغيل أحادي الطور بجهد 220 فولت: صفحة منتج فرامل الضغط الكهربائي
• فرامل الضغط ذات التأثير العالي — يتحرك الشعاع السفلي للأعلى؛ يفضل قطع العمل الطويلة أو الثقيلة؛ تم تأكيد توافق أدوات أسلوب أمادا: صفحة فرامل الضغط المتقدمة
• فرامل الضغط الثقيلة بوزن 600 طن — الفولاذ الهيكلي وثني الصفائح فوق 20 مم
• تكوينات متعددة المحاور مخصصة — متاحة للمتاجر التي تتطلب حركة عكسية محددة، طول السرير، أو تركيبات وحدات تحكم محددة

عندما يسألنا مديرو الإنتاج عن التكوين الذي نبدأ به، يعتمد الجواب على شيء واحد: أقصى سمك للمادة وطول الانحناء. هاتان الشكلان يحددان الحمولة وطول السرير — كل شيء آخر يتبعه. أخبرنا بمخزون أدواتك، والحمولة المطلوبة، وحجم الإنتاج اليومي — سنؤكد توافق أمادا ونوصي بالتكوين الصحيح.

الأسئلة المتكررة

س1: ما هو فرامل الضغط على طراز أمادا؟
فرامل الضغط على طراز أمادا هي فرامل ضغط هيدروليكية CNC منخفضة التأثير تستخدم نظام أدوات الثقب والقالب الأمريكي — المعرفة بعرض مقبض ثقب 0.5 بوصة (12.7 مم) وارتفاع مثقوب قياسي يبلغ 120 مم (4.72 بوصة). يعد هذا المعيار الأكثر استخداما لأدوات فرامل الضغط في أمريكا الشمالية. أي فرامل ضغط مصممة بنفس المعيار البعدي تقبل Amada وMate Precision وWilson Tool وجميع الأدوات المتوافقة مع الطراز الأمريكي الأخرى. إلىاستكشف خيارات أدوات فرامل الضغط المتوافقة مع RAGOS Amada، قم بزيارة صفحة منتج الأدوات.

س2: ما الفرق بين أدوات فرامل الأكابس من نوع أمادا وأدوات الفرامل المضغوطة الأوروبية؟
الفرق الرئيسي هو عرض التانغ وطريقة تطبيق القوة. يستخدم أسلوب أمادا مقبضا بقطر 0.5 بوصة (12.7 مم) مع تطبيق خطي بالقوة المباشرة ونظام تثبيت يدوي. يستخدم الطراز الأوروبي لسان أضيق بقطر 13 مم مع تصميم قوة إزاحة وزلاج تبديل سريع قابل للتركيب. النظامان غير قابلين للتبادل. إذا كان لدى متجرك مخزون أدوات أمادا الحالي، فأنت بحاجة إلى جهاز متوافق مع الطراز الأمريكي لتجنب تكلفة إعادة التجهيز الكاملة. إلىشاهد مجموعة فرامل الضغط CNC RAGOS كاملة المعروضة للبيع، قم بزيارة كتالوج المنتجات.

س3: هل يمكنني استخدام أدوات أمادا على فرامل ضغطة غير أمادا؟
نعم — أي فرامل ضغط مصممة وفقا لمعيار الأدوات الأمريكي تقبل أدوات أمادا دون تعديل. الأدوات ليست مملوكة لأجهزة Amada OEM. قبل الشراء، تأكد من ثلاثة أمور: عرض مقبض المثقوب هو 0.5 بوصة (12.7 مم)، ارتفاع الثقب يطابق معيار 120 مم، وفتحة النهار كافية لمجموعة الأدوات الخاصة بك. جميع فرامل RAGOS CNC للضغط تستوفي جميع المعايير الثلاثة. إلىتأكيد التوافق مع RAGOS ESA S650 اضغط على فرامل، قم بزيارة صفحة مواصفات المنتج.

س4: ما نوع وحدة التحكم CNC التي يستخدمها فرامل الضغط على طراز أمادا؟
تستخدم أجهزة Amada OEM وحدة تحكم AMNC 3i الخاصة بها، والتي لا تتوفر على أجهزة طرف ثالث. تستخدم فرامل الضغط المتوافقة مع أمادا وحدات تحكم قياسية في الصناعة: Delem DA-66T، ESA S650، أو Estun E21 — جميعها تدعم تعويض زاوية Y1/Y2، ومقياس CNC متعدد المحاور، وتصحيح التاج، وضبط الظهر النابض. يعد دلم DA-66T أقرب ما يعادل AMNC 3i من حيث منطق البرمجة. عادة ما يتكيف المشغلون الذين ينتقلون من أمادا خلال يوم إلى يومين. إلىاستكشف فرامل الضغط RAGOS ذات التأثير العالي مع التحكم CNC، قم بزيارة صفحة المنتج.

س5: كم يكلف فرامل الضغط على طراز أمادا؟
مكابح أمادا الجديدة OEM في نطاق 80–160 طن تسعر من 120,000 إلى 300,000 دولار حسب طول السرير ووحدة التحكم. البدائل المتوافقة مع أمادا من شركات مثل RAGOS تقدم نفس معيار الأدوات ودقة مقياس خلفية مكافئة بتكلفة أقل بنسبة 40–65٪، مع أوقات انتظار تتراوح بين 8–12 أسبوعا مقابل 16–28 أسبوعا لتصنيع أمادا الأصلية. تتوفر الآلات المتوافقة مع نمط أمادا للمستويات الأولية بفئة 40–63 طن بأسعار أقل بكثير. إلىشاهد فرامل الضغط CNC RAGOS التي تزن 600 طن للتطبيقات الثقيلة، قم بزيارة صفحة المنتج.

ثلاث حقائق تحدد قرار فرامل الضغط على طريقة أمادا

ثلاث حقائق تختم هذا القرار. أولا: "أسلوب أمادا" هو معيار للأدوات — وليس شرطا للعلامة التجارية. أي فرامل ضغط بمقعد بقطر 0.5 بوصة وارتفاع ثقب 120 مم يقبل مخزون أدوات أمادا الكامل. ثانيا: قائمة التحقق من التوافق ذات الخمس نقاط — عرض التانغ، ارتفاع الثقب، مدى القالب V، فتح النهار، دقة العداد العكسي — هي التحقق الوحيد الذي تحتاجه قبل الالتزام بماكينة. ثالثا: البدائل المتوافقة مع أمادا تقدم الآن مواصفات مكافئة بتكلفة أقل بنسبة 40–65٪ مع أوقات تسليم أقصر. ينمو سوق آلات صناعة المعادن بمعدل نمو سنوي مركب بنسبة 6.9٪ — والمتاجر التي تفصل معايير الأدوات عن ولاء العلامة التجارية تكتسب قدرة إنتاجية أسرع وبتكلفة رأسمالية أقل. شارك مخزون أدواتك الحالي، والحمولة المطلوبة، وطول السرير مع فريق RAGOS لتأكيد التوافق وعرض سعر التكوين.
