متحكم ألواح آلات البناء: دليل المشتري الكامل لتشكيل الألواح الثقيلة

Aآلة البناء التي تثني ألواح البناءهي آلة تشكيل ثقيلة تستخدم لتشكيل صفائح فولاذية سميكة إلى المكونات الهيكلية التي تشكل الحفارات، والجرافات، والرافعات، والمحملات، وغيرها من معدات البناء. سماكات الألواح المستخدمة — عادة من 8 إلى 50 مم في الدرجات الهيكلية والفولاذ المقاوم للتآكل — تفرض متطلبات على معدات الانحناء لا تستطيع آلات الصفائح المعدنية القياسية تلبيتها.

يغطي هذا الدليل أنواع الآلات، وتطبيقات المكونات، ومواصفات المواد، ومعايير الاختيار التي تهم تصنيع آلات البناء.

ما هو جهاز تسخير ألواح آلات البناء؟

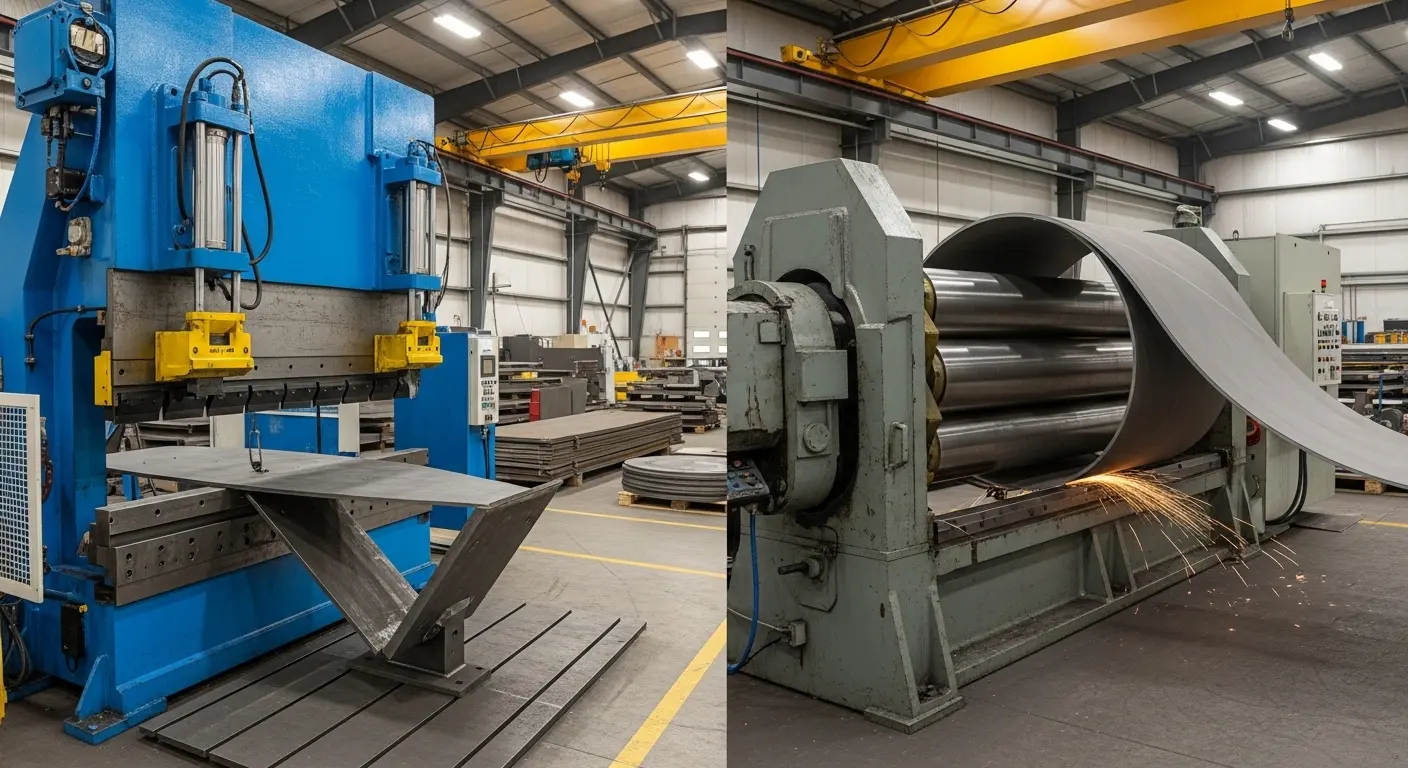

Aآلة البناء التي تثني ألواح البناءهي فرامل هيدروليكية CNC للضغط الهيدروليكي، أو آلة درفلة ألواح ثقيلة، أو مزيج من الاثنين، مهيأة لتشكيل صفيحة فولاذية هيكلية سميكة في شكل الملف التعريفي أو الحافة أو نصف القطر المطلوب لمكونات معدات البناء.

نوعان رئيسيان من الآلات يخدمان تصنيع آلات البناء:

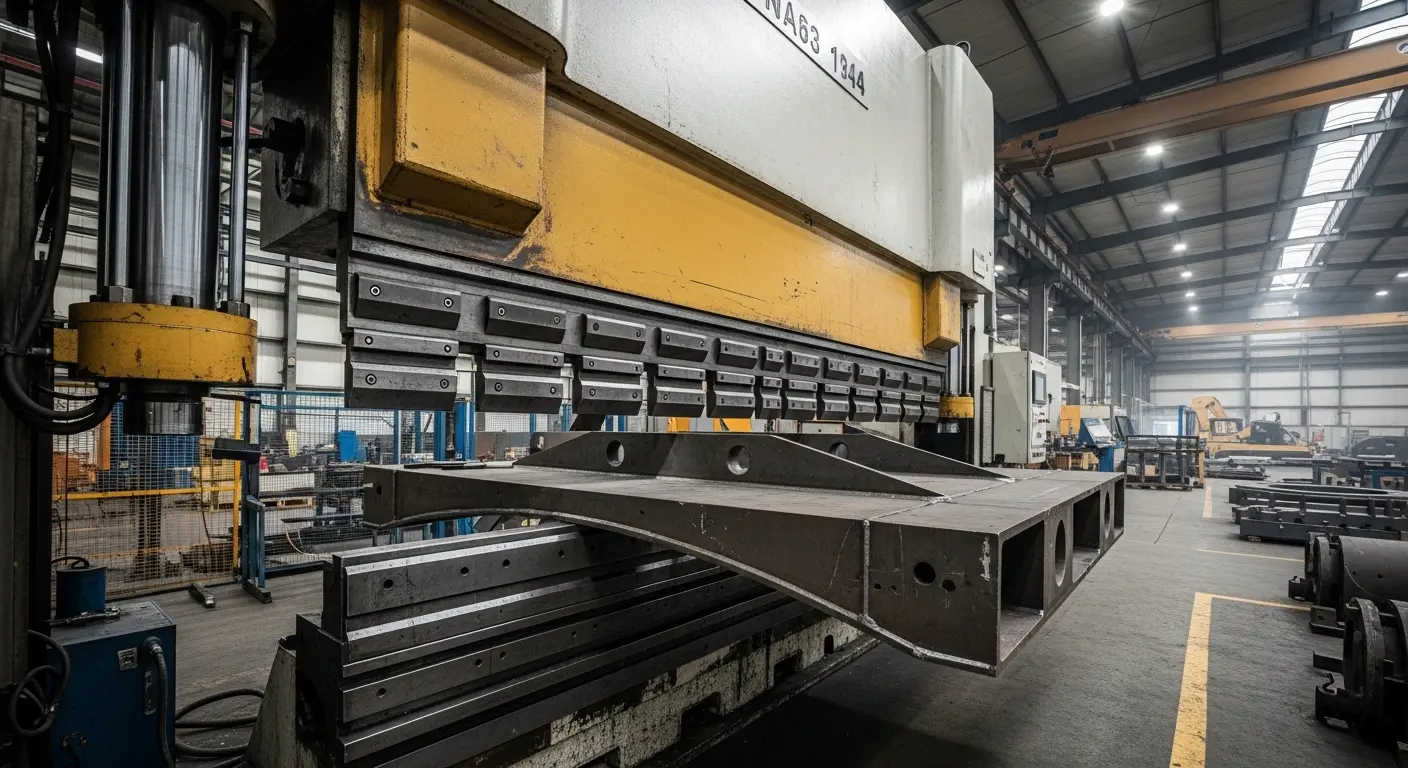

فرامل الضغط الثقيلة CNC— يستخدم مجموعة ثقب وقالب لتشكيل انحناءات زاوية في صفيحة سميكة. تتعامل مع حواف ذراع البوم، وحوامل الهيكل، وألواح التثبيت، وأشكال الوزن المعاكس، والانتقالات المسطحة إلى المائلة. يوفر تحكما دقيقا في الزوايا وتحديد مقياس الخلف عبر تسلسلات الانحناءات المتعددة.

آلة درفلة الألواح CNC (أداة ثني اللوحات/الأسطوانة)— يستخدم بكرتين أو ثلاث بطوانات مدفوعة لمنحنى اللوحة المسطحة تدريجيا إلى أشكال أسطوانية أو منحنية. يحمل مقابض أغطية دلو، وأوزان أسطوانية معاكسة، وأقسام ذراع منحنية، وأغلفة دبابيس أسطوانية. يختلف من حيث المبدأ عن فرامل الضغط — فهو ينتج منحنيات وليس انحناءات زاوية حادة.

معظم صانعي آلات البناء يستخدمون كلا النوعين من الآلات. تتعامل فرامل الضغط مع أعمال الألواح الزاوية. تتعامل أسطوانة الصفائح مع أشكال منحنية وأسطوانية. Aآلة البناء التي تثني ألواح البناءهذا يشمل كامل نطاق المكونات يتطلب كلا الجهازين في خط الإنتاج.

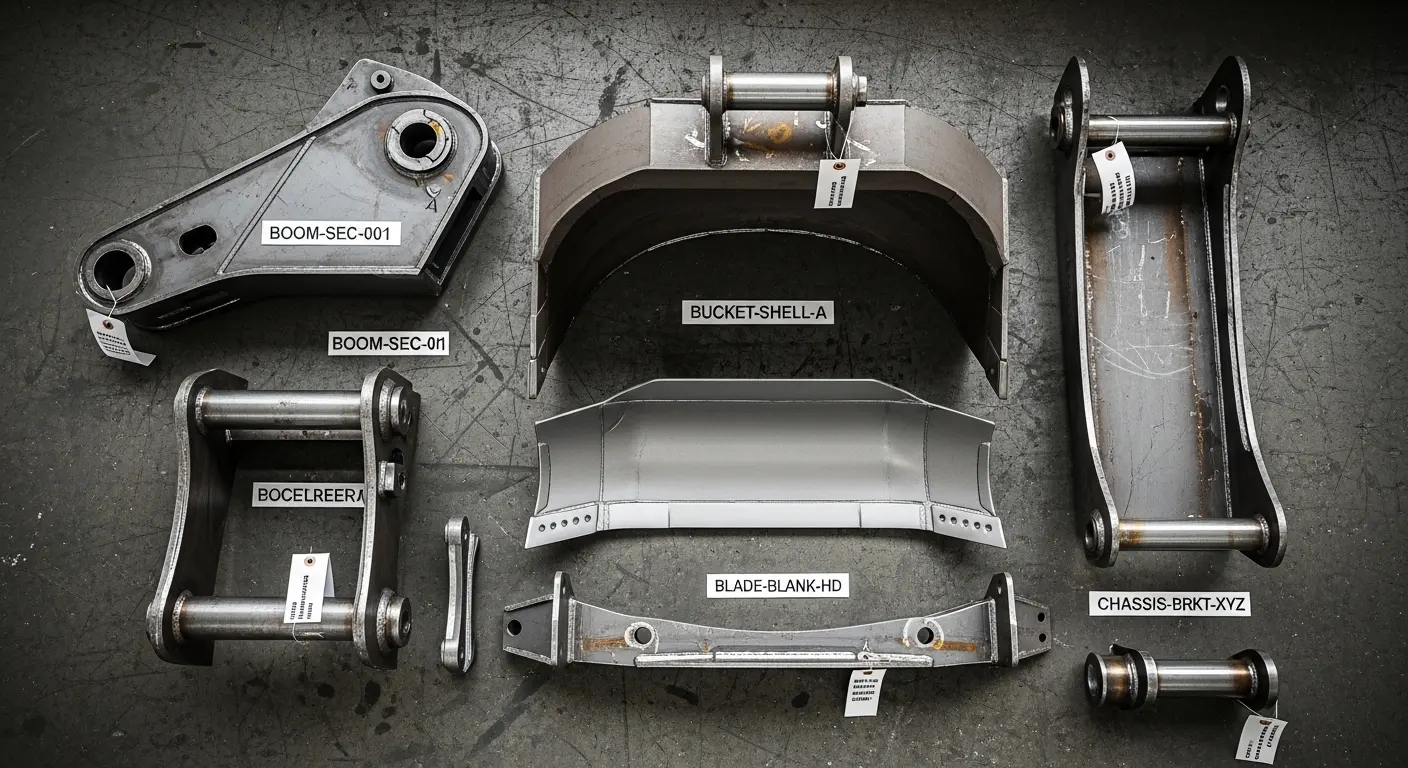

أجزاء آلات البناء التي تتطلب ثني الألواح

فهم كل مكون يمر بآلة البناء التي تثني ألواح البناءيشكل مواصفات جهازك بالكامل.

أذرع بوم الحفارات وأذرع العصا— ملفات الصناديق الهيكلية الطويلة من الفولاذ عالي القوة 12–25 مم (S460، S690). يتطلب انحناء زاوي لملفات الحافة ودقة أبعاد دقيقة لتركيب اللحام. عادة ما تكون أقسام ذراع الذراع بطول 3–6 أمتار، مما يحدد الحد الأدنى لطول الانحناء.

قشور الدلو— مكونات صفائح منحنية وزاوية من الفولاذ الطلب بحجم 10–20 مم أو الفولاذ المقاوم للتآكل بحجم 8–16 مم (هاردوكس، AR400). يتطلب كل من الانحناء الزاوي (الجدران الجانبية، تعزيزات الأرضية) والتشكيل المنحني (نصف قطر القشرة). يستخدم دلو حفارة بوزن 30 طن صفيحة بسماكة تصل إلى 20 مم — وهي كمية كبيرة من الشكل بدقة.

شفرات الجرافة والصنف— مكونات صفائح طويلة منحنية مصنوعة من فولاذ مقاوم للتآكل من نوع AR400/500. تتطلب تشكيل نصف قطر دقيق على آلة لف اللوحة. أطوال الشفرات من 3 إلى 5 أمتار هي القياسية. تتطلب صلابة الدرجات المقاومة للتآكل أدوات متميزة وتحكم دقيق في سرعة الانحناء لتجنب التشقق.

هياكل الهيكل ومكونات الهيكل السفلي— هياكل القطع الصندوقية الثقيلة من الفولاذ الهيكلي S355 أو S460 بأبعاد 15–40 مم. يتطلب ذلك عمل فرامل مكبس عالية الوزنات لمنحنيات الحافة، وألواح التجويف، وملفات تثبيت الحامل.

الأوزان الموازنة وكتل الثقل— غالبا ما يشكل من صفائح فولاذية معتدلة سميكة (20–50 مم) إلى أشكال بسيطة زاوية أو منحنية. متطلبات الحمولة عالية بسبب سمك المادة — حيث يتطلب انحناءة صفيحة الفولاذ الطري بطول 50 مم أكثر من 2 متر 600 طن أو أكثر.

قواعد الأسطوانات الهيدروليكية وألواح الدبابيس— مكونات دقيقة في الفولاذ الهيكلي 20–40 مم. تتطلب دقة زاوية محكمة (±0.5° أو أفضل) لمحاذاة الدبابيس بشكل صحيح أثناء التجميع.

لماذا يختلف ثني آلات البناء

نادرا ما يتجاوز تصنيع الصفائح المعدنية العام 6 ملم. عادة ما يعمل تصنيع آلات البناء بأبعاد 15 مم و25 مم وما فوق. هذا الفرق يغير كل شيء في شخصيتكآلة البناء التي تثني ألواح البناءالمتطلبات.

سمك الصفائح يعني قوة أكبر بشكل أسي— حمولة الانحناء لا تتناسب بشكل خطي مع السمك. مضاعفة سمك الصفيحة من 10 مم إلى 20 مم تقريبا ثلاث مرات القوة المطلوبة لنفس طول الانحناء ودرجة المادة. الفولاذ الهيكلي S355 بقطر 20 مم فوق 3 أمتار يتطلب حوالي 400–500 طن. عند 30 ملم، يتجاوز 700 طن. الآلات الصغيرة إما لا تستطيع إكمال الانحناء أو تفعل ذلك تحت ضغط يقلل من عمر الآلة بسرعة.

الفولاذ عالي القوة لا يرحم— درجات S460 وS690 المستخدمة في ذراعي الحفارات الحديثة لها قوة خضوع تتراوح بين 460–690 ميجا باسكال. الرجوع النابض عند هذه القوى يكون عدوانيا — 3–6° لكل انحناء 90° في بعض الدرجات. يجب أن يحتوي جهاز التحكم CNC الخاص بك على قاعدة بيانات تعويضات النوابض لكل درجة، أو أن كل زاوية تتطلب تصحيحا يدويا وإعادة تصميم.

الدرجات المقاومة للتآكل تتشقق إذا أسيء المعاملة— فولاذ هاردوكس 400 وAR500 يقاوم التآكل لأنه صلب — أما الفولاذ الصلب فهو أكثر هشاشة. الانحناء السريع جدا، أو استخدام نصف قطر ثقب صغير جدا، أو الانحناء في الظروف الباردة يمكن أن يؤدي إلى حدوث شقوق في اللوحة. نصف قطر الانحناء الأدنى لهاردوكس 400 عادة ما يكون 2–3× سمك المادة. يجب أن تأخذ سرعة ثني جهازك واختيار الأدوات في الاعتبار ذلك.

متطلبات تحمل الهيكل— ذراع الذراع الذي يكون بزاوية الحافة بزاوية 2° يسبب انحطارا عند دبوس المحور، مما يتطلب تصحيح أو إعادة عمل أثناء التجميع. حدود تحمل آلات البناء أكثر دقة مما تبدو عليه — دقة التجميع تعتمد على دقة الانحناء في كل مرحلة من مراحل التصنيع.

فرامل الضغط CNC مقابل آلة درفلة الألواح لقطع البناء

كلا النوعين من الآلات يستخدمان في تصنيع آلات البناء. الاختيار الصحيح يعتمد كليا على هندسة الجزء الذي تحتاج لإنتاجه.

ميزة	فرامل الضغط الثقيلة CNC	آلة درفلة الألواح
أفضل نوع من الأجزاء	حوامل ذات حواف، أقسام ذراع، هياكل هيكلية، صفيحة زاوية	أغطية دلو، أعمدة منحنية، أوزان أسطوانية موازنة، أغلفة دبابيس
الهندسة المنتجة	الانحناءات الزاوية، الحواف، ملفات الصناديق	الأسطوانات، المنحنيات، المخاريط، نصف القطر المستمر
نطاق سمك اللوحة	5 مم – 100 مم	4 مم – 300 مم
دقة	ممتاز للزوايا (±0.1°–±0.5°)	جيد لأنصاف النصف — يعتمد على الجهاز والمشغل
تعقيد الإعداد	متوسط — الأدوات، مقياس الخلفية	أقل للأسطوانات البسيطة؛ أعلى للمخاريط
إمكانات الأتمتة	عالي — CNC، سيرفو القياس الخلفي	متوسط — تحكم CNC في الطرازات الفاخرة
تكلفة رأس المال	أدنى عند منتصف الحمولة	أعلى للبكرات الصناعية الثقيلة

بالنسبة لورش التصنيع التي تنتج في الغالب مكونات بناء زاوية — مثل حواف الذراع، ألواح الهيكل، حوامل التثبيت —فرامل CNC الثقيلة للعمل على الصفائح الفولاذيةتوفر الدقة والتكرار التي تتطلبها خطوط التجميع في البناء.

بالنسبة للأعمال الهيكلية ذات الحمولة العالية جدا — هياكل الهيكل والأوزان الكبيرة التي تزيد عن قوة انحناء 400 طن —فرامل CNC بوزن 600 طنيتعامل مع صفائح آلات البناء التي لا تستطيع الآلات متوسطة المستوى الاقتراب منها.

المواصفات الرئيسية لجهاز تثني ألواح آلات البناء

عند تقييمآلة البناء التي تثني ألواح البناء، تحدد هذه المواصفات ما إذا كان الجهاز يتعامل مع كامل مجموعة المكونات الخاصة بك.

الحمولة — بناء على أكثر المواد سمكا وصلبة لديك
احسب الحمولة المطلوبة لمكون أسوأ حالة: أكثر صفيحة سمكا، أصعب درجة مادة، أطول طول انحناء. أضف هامش أمان 25–30٪. بالنسبة ل S355 بطول 25 مم فوق 3 أمتار، خطط لحد أدنى بين 500–600 طن. بالنسبة ل S690 أو هاردوكس بنفس السمك، أضف مضاعفا بنسبة 40–50٪ لقوة المادة.

طول الانحناء — يجب أن يتطابق مع أطول جزء لديك
تتجاوز أقسام ذراع الحفارات وشفرات الجرافة بانتظام 3 أمتار. الآلة ذات السرير بقطر 3200 مم تتعامل مع معظم مكونات البناء. بالنسبة لأذرع الذراع الأطول أو هياكل الرافعة الكبيرة،سرير فرامل CNC بقطر 4000 ممأو aتكوين فرامل الضغط المزدوجةيوفر طول العمل دون إعادة تموضع.

عمق الحلق — للحواف الكبيرة على ملفات الصناديق
أذرع الذراع الصندوقي تحتوي على حواف يجب أن تتجاوز إطار الآلة. عمق الحلق 400–600 مم هو معيار لفرامل ضغط آلات البناء. تأكد من أكبر عمق للحافة قبل اختيار الجهاز.

التعويض الأعلى
على طول الانحناء الذي يزيد عن 2 متر مع الصفائح فوق 15 مم، يؤدي انحراف الإطار إلى فتح مركز الانحناء بشكل أوسع من الأطراف. التتويج الهيدروليكي النشط ضروري لضمان ثبات الدقة الزاوية على مكونات ألواح البناء الطويلة.

وحدة تحكم CNC مع طاولات نابضة خاصة بالمادة
كل من S690 وهاردوكس وغيرها من الدرجات عالية القوة لديها سلوك نابض مميز في الارتداد. وحدة تحكم تخزن تصحيح النوابض لكل درجة تلغي تصحيح الزاوية يدويا عند كل تغيير في المهمة.

طول الضربة والارتفاع المفتوح
الصفيحة السميكة تتطلب قوالب V كبيرة. شريحة V للوحة 30 مم تحتاج إلى فتحة 250 مم. يجب أن يستوعب ارتفاع الفتحة في جهازك حجم الضرب، والقالب، وارتفاع الحافة الجزئي معا.

الفولاذ عالي القوة ومقاوم للتآكل: ما يحتاجه متحكم الألواح الخاص بك

تستخدم آلات البناء درجات فولاذية نادرا ما تلمسها معظم ورش التصنيع — وكل واحدة منها تتصرف بشكل مختلف تحت التأثير.

S355 / A36 فولاذ هيكلي— الدرجة القياسية لهياكل الهيكل، وألواح التثبيت، والمكونات الهيكلية الثانوية. قوة الشد 490–630 ميغاباسكال. سلوك انحناء مفهوم وقابل للعودة المتوقعة. نقطة انطلاق قوية لمعايرة جهازك وأدواتك.

S460 / S500 الفولاذ الهيكلي عالي القوة— تستخدم لأذرع الذراع، وأذرع العصا، والمكونات الهيكلية الحاملة. قوة الشد 550–680 ميغاباسكال. الظهر النابض أكثر عدوانية بشكل ملحوظ من S355 — خطط لانحناء 3–4° على زوايا 90°. نصف قطر ثقب الحد الأدنى 2× سمك المادة.

S690 / ويلدوكس 700— يستخدم حيثما يهم تقليل الوزن — أعمدة الحفارات الحديثة، ومكونات الرافعات خفيفة الوزن. قوة الشد 770–940 ميغاباسكال. عكاس نابض عدواني جدا (5–7° لكل 90°). يتطلب جهاز تحكم CNC مزود ببيانات نوابض فولاذية عالية القوة وإدارة دقيقة لسرعة الانحناء لتجنب التشقق الدقيق في منطقة الانحناء.

فولاذ هاردوكس 400 / AR400 المقاوم للتآكل— تستخدم لأرضيات الدلو، وقواطع الجوانب، وإدخال شفرات الجرافة، وحواف القطع. الصلابة 370–430 HB. هش في الظروف الباردة — درجة حرارة الانحناء الدنيا فوق 5°م لمعظم الدرجات. نصف قطر الانحناء الأدنى 3–5× وسمك المادة يعتمد على سمك اللوحة. لا تستخدم قوالب محكمة على هاردوكس.

هاردوكس 500 / AR500— درجة صلابة أعلى (450–540 HB) للتطبيقات الشديدة. متطلبات نصف قطر الانحناء الأدنى أكثر تشددا. بعض سماكات هاردوكس 500 غير موصى بها للثني البارد — فقد يتطلب التشكيل الدافئ أكثر من 20 ملم.

بالنسبة للورش التي تعمل عبر عدة درجات،فرامل الضغط CNC مع قاعدة بيانات مواد قابلة للبرمجةيخزن قيم تصحيح الارتداد النابض لكل درجة وسماكة — مما يوفر وقت إعداد كبير عبر تغييرات المهام. تقييم الخيارات بين الشركات الرائدة في البنائين؟ الدليل إلىأفضل مصنعي فرامل الضغط CNCيغطي اللاعبين الرئيسيين وقدراتهم في قطاع البناء.

تجهيز اللحام وتركيبه في تصنيع آلات البناء

Aآلة البناء التي تثني ألواح البناءلا يشكل أجزاء فقط — بل يهيئ كل عملية لاحقة تلي ذلك.

دقة تركيب اللحام— أقسام ذراع الحفارات ملحومة ب MIG أو SAW على تركيبات مخصصة. إذا لم تتطابق مكونات الألواح ذات الحافة مع أبعاد التركيبة ضمن ±0.5 ملم، فإن اللحام إما يجبر الجزء على وضعه (مما يسبب إجهادا متبقيا) أو يتخلص من المكون. دقة الانحناء تحدد مباشرة جودة تحضير اللحام.

تحضير الحافة والحافة— تتطلب العديد من ألواح آلات البناء حواف مشطوفة للحامات الكاملة الاختراق. التسلسل هو: قطع الصفيحة حسب الحجم (بلازما أو ليزر) → حواف الميل → الانحناء لتشكيل → لحام التركيبة. أي تشوه في الانحناء يحدث بعد تحضير الحافة يؤثر سلبا على هندسة وصلة اللحام.

اتساق الدفعات لخطوط التجميع— تنتج شركات تصنيع معدات البناء مئات الأقسام المتطابقة للذراع، والدلاء، وهياكل الهيكل. يجب أن يطابق كل مكون منحني في دفعة نفس أبعاد الزاوية والحافة ضمن حدود التسامح. توفر فرامل الضغط CNC المزودة بنظام التحكم في سيرفو بالمقياس الخلفي والبرامج المخزنة هذا الاتساق من الدفعة إلى الدفعة. لا يمكن لآلات NC اليدوية أو الأساسية صيانتها بشكل موثوق خلال فترات الإنتاج الطويلة.

تخفيف التوتر بعد الانحناء— بعض الدرجات عالية القوة والمقاومة للتآكل تتطور إجهاد متبقي عند منطقة الانحناء أثناء التكوين. بالنسبة للمكونات الهيكلية الحرجة، يتم تحديد معالجة الحرارة لتخفيف الإجهاد بعد الانحناء وقبل اللحام. تأكد من هذا الشرط مع مورد المواد الخاص بك لكل تركيبة درجة وسماكة محددة تعمل بها.

كيفية اختيار متحكم صفائح آلات البناء المناسب

استخدم هذا الإطار المكون من خمس خطوات قبل التواصل مع أي مورد.

الخطوة 1: قم بإدراج أسمك وأصعب المكونات لديك
حدد المكون الذي يتطلب أكبر قوة — عادة أكثر صفيحة سمكا في أعلى درجة قوة لديك على طول انحناء أطول. هذا المزيج الوحيد، أسوأ الحالات، هو ما يحدد الحد الأدنى من متطلبات الحمولة لديك.

الخطوة 2: حساب الحمولة باستخدام المضاعف الصحيح
استخدم قوة شد المادة بالنسبة للفولاذ الطري لتطبيق مضاعف حمولة: S355 = ×1.0 خط الأساس; S460 = ×1.3; S690 = ×1.7; هاردوكس 400 = ×1.8–2.0. أضف هامش الأمان 25–30٪ إلى النتيجة. بالنسبة ل S690 عند 20 مم فوق 3 متر، هذا يجعلك فوق 600 طن.

الخطوة 3: حدد متطلب طول الانحناء
قس أطول مكون لديك وأضف 200–300 مم للزيادة. بالنسبة لأذرع الذراع وقضبان الهيكل التي تزيد عن 3 أمتار، خطط لحد أدنى 3200 مم — أو قيم تكوين 4000 مم أو إعداد متتالي.

الخطوة 4: تأكيد دعم وحدة التحكم من فئة المواد
تحقق مما إذا كان جهاز التحكم CNC الذي يشحنه الجهاز يدعم قواعد بيانات تصحيح النوابض للدرجات S690 وHardox. اطلب من المورد أن يثبت هذه الميزة ببيانات مادية فعلية، وليس مجرد مطالبة.

الخطوة 5: خطط لخط معالجة الألواح بالكامل
Aآلة البناء التي تثني ألواح البناءلا يعمل بمفرده. يحتاج إلى قطع في الأعلى (بلازما أو ليزر للصفيحة السميكة)، وآلة قص للقطع المستقيم، ومعدات لحام في المراحل السفلي. الآلة قص المعادن الكهربائية لتحضير الألواحيتعامل مع الفراغ في اتجاه مجرى النهر، بينماأسطوانة صفيحة معدنية ميسورة التكلفة للمكونات المنحنيةيتعامل مع الأشكال الأسطوانية والمنحنية بجانب فرامل الضغط في خط تصنيع كامل للبناء. لحسابات الحمولة الكاملة لآلة أساسية بوزن 100 طن،فرامل CNC بوزن 100 طن للأعمال الفولاذية الهيكليةيظهر ما الذي تتعامل معه هذه السعة في التطبيق العملي.

الأسئلة الشائعة حول أدوات التحكم في ألواح آلات البناء

ما هو جهاز التحكم في ألواح آلات البناء؟
آلة ثني ألواح آلات البناء هي آلة فرامل ضغط CNC الثقيلة، أو آلة درفلة اللواح، أو كلاهما، تستخدم لتشكيل صفيحة فولاذية هيكلية سميكة في المكونات التي تشكل معدات البناء — بما في ذلك أذرع ذراع الحفار، وأغلفة الدلو، وشفرات الجرافات، وهياكل الهيكل، والأوزان المعاكسة. تتعامل هذه الآلات مع ألواح تتراوح بين 8 مم إلى 50 مم بدرجات فولاذية هيكلية عالية القوة ومقاومة للتآكل.

ما الحمولة التي أحتاجها لثني ألواح آلات البناء؟
تعتمد الحمولة على سمك اللوحة، درجة المادة، وطول الانحناء. الفولاذ الهيكلي S355 بطول 20 مم فوق 3 أمتار يتطلب حوالي 400–500 طن. أما الفولاذ عالي القوة S690 عند نفس الأبعاد فيتطلب 600 طن. يتطلب هاردوكس 400 المقاوم للتآكل مضاعفا إضافيا بنسبة 40–50٪. دائما أضف هامش أمان بنسبة 25–30٪ فوق الحد الأقصى الذي تم حسابه.

ما الفرق بين أسطوانة الألواح وفرامل الضغط في آلات البناء؟
تنتج فرامل الضغط انحناءات زاوية في ألواح سميكة — الحواف، ملفات الصناديق، هياكل الهيكل، وأشكال الحامل. تنتج آلة درفلة الصفائح أشكالا منحنية وأسطوانية — مثل أصداف الدلو، وأقسام الذراع المنحنية، وأوزان أسطوانية معاكسة. عادة ما يحتاج تصنيع آلات البناء إلى كلا النوعين لأن المكونات المختلفة تتطلب هندسة تشكيل مختلفة.

هل يمكن لفرامل CNC العادية التعامل مع أعمال ألواح آلات البناء؟
مكابح CNC المتوسطة المستوى القياسية (80–200T) تتعامل مع مكونات بناء خفيفة في S355 حتى 8–10 مم. بالنسبة لأذرع الذراع الهيكلية، وهياكل الهيكل، ومكونات الدلاء المقاومة للتآكل فوق 12 مم في الدرجات عالية القوة، يلزم استخدام فرامل ضغط ثقيلة في نطاق 400T–600T. الآلات القياسية التي تقل مواصفات هذا العمل إما تفشل في إكمال الانحناءات أو تتدهور أسرع من عمرها الافتراضي المحدد.

ما هي درجات الفولاذ المستخدمة في ثني ألواح آلات البناء؟
تشمل الدرجات الشائعة S355 وS460 لهياكل الهيكل والدعامات الهيكلية، وS690/Weldox 700 لأذرع الذراع الخفيفة العصرية، وفولاذ هاردوكس 400/500 أو AR400/500 المقاوم للتآكل لأرضيات الدلو، والحواف القصة، وشفرات الجرافة. كل درجة تتطلب تصحيحا مختلفا للظهر النابضي، ونصف قطر الانحناء الأدنى، واختيار الأدوات.
