كهربائي مقابل كهربائي. فرامل الضغط الهيدروليكي: أيها أفضل لجهازك الأول?

حسب المؤلف: مارك هانكس

عند شراء فرامل الضغط الأولى, يبدأون العديد من المشترين بنفس المقارنة بين فرامل كهربائية وفرامل هيدروليكية. لم يمض وقت طويل, فهي محاطة بمواصفات مثل توفير الطاقة, دقة التموضع, وسرعة التشغيل. لكن بمجرد وصول الآلة إلى أرضية الورشة, غالبا ما يتم تحديد قابليتها الحقيقية للاستخدام بمجموعة مختلفة من الأسئلة: هل يمكنه استيعاب الأجزاء التي تنتجها غالبا? هل يوفر كمية كافية من الحمولة مع هامش أمان معقول؟? ما مدى سهولة الانتقال بين الوظائف وبرمجة أجزاء جديدة? وعندما يحدث خطأ ما, هل هناك خدمة محلية مؤهلة متاحة لإعادة تشغيل الجهاز بسرعة?

لهذا السبب, اختيار نوع تقنية الدفع لفرامل الضغط ليس دائما سهلا. يمكن أن يكون فرامل الضغط الكهربائية السيرفو فعالا جدا لإنتاج الأجزاء الصغيرة والمتوسطة الحجم, خاصة للإنتاج المتكرر والمستمر بدفعات صغيرة مع دورات بدء وتوقف متكررة. يمكن استخدام فرامل الضغط الهيدروليكي لمجموعة واسعة من تطبيقات الانحناء والتشكيل, بما في ذلك الحمولة الأكبر وأطوال الأسرة. توفر فرامل الضغط الهيدروليكية مرونة أكبر للأعمال التي تتطلب تشكيلا متغيرا. تسمح فرامل الضغط الهجينة بدرجة معينة من التشكيل الهيدروليكي و, عند الحاجة, استجابة سريعة للآلة وتشغيل يتحكم به السيرفو.

لهذا السبب يجب أن يتجاوز دليل شراء فرامل الضغط المفيدة مقارنة بسيطة بين فرامل مكبس كهربائية وهيدروليكية. إذا أردت قاعدة بسيطة واحدة توجه القرار, تذكر هذا الترتيب: ابدأ بالأجزاء, تحديد السعة المطلوبة للآلة, وفقط بعد ذلك يختار تقنية الدفع. عندما يتم اختيار نوع الآلة قبل فهم قطعة العمل الفعلية ومتطلبات الإنتاج, من السهل أن يذهب قرار الشراء في الاتجاه الخاطئ.

ما الذي كان يقلق المشترون على ريديت فعلا

في النقاش الأصلي على ريديت, سأل صاحب ورشة تصنيع صغيرة عما إذا كان يمكن تبرير ارتفاع سعر شراء فرامل مكبس كهربائية بتوفير الكهرباء والصيانة. بعبارة أخرى،, لم يكن قراره بين الفرامل الكهربائية مقابل الهيدروليكية متعلقا بأداء الآلة فقط, ولكن أيضا عن اقتصاديات التشغيل طويلة الأمد وتكلفة فرامل الضغط الكهربائية. لم تسفر التعليقات عن أي شيء, إجابة واضحة. بدلا من ذلك, كان الناس يسألون مرارا عن سمك المادة, طول الانحناء, حجم الإنتاج, تعقيد الأجزاء, والدعم الخدمي المحلي. هذا وحده يوضح الكثير عما غالبا ما يغفل عنه المشترون عند تقييم فرامل الضغط الأولى.

واحدة من النقاط العملية التي أثيرت في النقاش كانت هذه: لا تقارن الآلات حسب نوع المحرك فقط; قارن تكوينات الآلات المحددة مع الأجزاء الفعلية التي تحتاج لإنتاجها. فرامل الضغط الكهربائية السيرفو ليست أسرع تلقائيا في كل تطبيق ببساطة لأنها تستخدم محركات سيرفو, تماما كما أن الآلة الهيدروليكية ليست أقل دقة بطبيعتها لأنها تعتمد على الأسطوانات الهيدروليكية. تشمل دورة الإنتاج الكاملة تحديد موقع العداد الخلفي, التعامل مع القطع, إعادة تموضع أو قلب قطعة العمل, وقت التوقف, عودة رام, وتحميل البرنامج—وليس فقط الثواني القليلة التي تقضيها في اقتراب الرام السريع.

لا يمكن اختزال الصيانة إلى حد بسيط "النفط مقابل عدم وجود النفط" مقارنة عند تقييم فرامل مكبس كهربائية مقابل هيدروليكية. يقضي نظام التشغيل الرئيسي الكهربائي بالكامل على عناصر الصيانة المرتبطة بزيت الهيدروليك., المرشحات, مضخات, الصمامات, الخراطيم, والأختام. لكن, مكونات مثل براغي الكرة, المحامل, أنظمة التزييت, محركات السيرفو, حساسات الموقع, ضوابط CNC, ولا تزال أنظمة السلامة تتطلب الفحص والصيانة. إزالة الدائرة الهيدروليكية لا تجعل الآلة خالية من الصيانة.

كما نصح العديد من المعلقين المشترين بتجربة برنامج البرمجة بأنفسهم وفهم كيفية التعامل مع الخدمة إذا تعطل الجهاز. يمكن أن تكون هذه التوصية أكثر قيمة من مقارنة مواصفات العناوين فقط. بالنسبة لورشة صغيرة بها فرامل ضغطة واحدة فقط, تعطل يترك الجهاز خارج الخدمة لعدة أسابيع يمكن أن يقضي بسهولة على توفير الطاقة لمدة عام كامل.

من المهم الإشارة إلى أن أحد الأشخاص الذين روجوا لاستخدام مكابح الضغط الكهربائية في هذا النقاش هو موظف لدى مصنع مكابح الضغط. بينما لا ينبغي تجاهل آرائه, ولا ينبغي اعتبارها دليلا موضوعيا. في جميع الحالات, تمثيلات الموردين المتعلقة بالأداء المحتمل والتوفير التشغيلي, تكلفة فرامل الضغط الكهربائية, ويجب أن يكون الوقت المطلوب لاسترداد الاستثمار مبنيا على عينات من الأجزاء المراد تصنيعها وتفصيل, تحليل التكاليف الداعم.

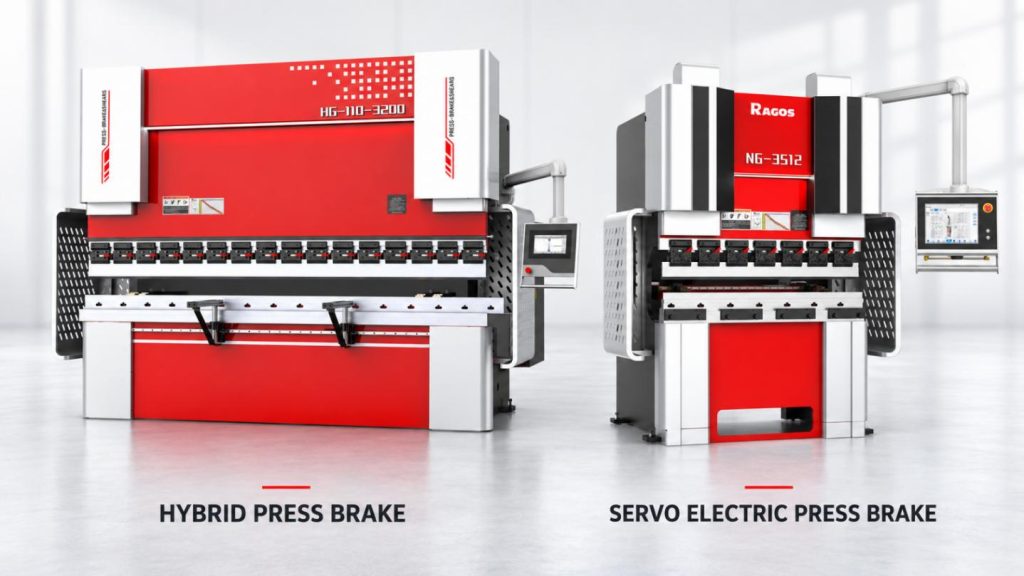

كهربائي مقابل كهربائي. الهيدروليكي مقابل ال. هجين: مقارنة سريعة

عامل القرار	فرامل ضغط كهربائي سيرفو	فرامل الضغط الهيدروليكي	فرامل الضغط الهجين
التطبيقات النموذجية	يستخدم عادة للأجزاء الصغيرة إلى المتوسطة, الوظائف المتكررة, والإنتاج مع دورات بدء وتوقف متكررة. يعتمد نطاق التطبيق الفعلي على نموذج الآلة.	عادة ما يقدم مجموعة واسعة من التطبيقات, خصوصا في الأجزاء الطويلة, الأعمال ذات الحمولة العالية, وأحمال التشكيل المستمرة.	مناسب للمصنعين الذين يرغبون في قدرة تشكيل هيدروليكي مع استهلاك طاقة أقل في الخمول وتحكم أكثر استجابة في الحركة.
الاستثمار الأولي	غالبا ما يحمل سعرا أوليا أعلى عند مقارنته على أساس السعة المكافئة والتكوين المكافئ. الأسعار الفعلية تختلف حسب العلامة التجارية, المنطقة, مستوى الأتمتة, وشملت المعدات, لذا يجب دائما مقارنة تكلفة فرامل الضغط الكهربائية على أساس مماثل.	بشكل عام يقدم مجموعة أوسع من الآلات الجديدة والمستعملة. لا يزال التسعير يعتمد بشكل كبير على المواصفات والسوق المحلية.	يعتمد بشكل كبير على بنية المحرك وتكوين الآلة. السعر لا يتواجد بالضرورة بين الآلات الكهربائية والهيدروليكية.
الحمولة وطول الانحناء	الآلات المدمجة والمتوسطة السعة شائعة, على الرغم من توفر النماذج الكهربائية الأكبر بشكل متزايد. الحد الأقصى للحمولة, طول الانحناء, القدرة على الواجب المستمر, ويجب التحقق من حدود التحميل خارج المركز لكل نموذج.	يوفر عموما أوسع نطاق من الحمولة وأطوال الانحناء, بما في ذلك الآلات ذات السعة العالية والسرير الطويل.	تختلف السعة المتاحة بشكل كبير بين الشركات المصنعة. تمتد بعض مجموعات المنتجات الهجينة إلى تطبيقات عالية الحمولة.
سلوك الطاقة	عادة ما يستهلك محرك رئيسي كهربائي بالكامل معظم طاقته أثناء حركة أو انحناء الرام. يعتمد الاستهلاك الفعلي على تصميم الآلة ودورة الإنتاج.	قد تستمر المضخات الهيدروليكية التقليدية ذات السرعة الثابتة في العمل خلال فترات الخمول. يمكن لأنظمة مضخة السيرفو الحديثة والهيدروليكية عند الطلب تقليل خسائر الخمول بشكل كبير.	تعمل المضخة التي يتم التحكم بها بواسطة سيرفو بشكل عام وفقا للحركة وطلب الضغط. تعتمد الوفورات الفعلية على البنية الهيدروليكية ودورة العمل.
مناطق الصيانة الرئيسية	ناقل الحركة الميكانيكي, التشحيم, براغي الكرات أو الأحزمة, المحامل, محركات السيرفو, أجهزة التغذية الراجعة, ضوابط CNC, وأنظمة السلامة.	زيت الهيدروليكي, المرشحات, الأختام, مضخات, الصمامات, الخراطيم, أنظمة التبريد, تغذية راجعة المراكز, ضوابط CNC, وأنظمة السلامة.	يتطلب خبرة في السيرفو والهيدروليكية. بعض التصاميم تستخدم زيتا أقل ومكونات هيدروليكية تقليدية أقل, لكن الصيانة الهيدروليكية لا تلغى.
متطلبات الخدمة	يتطلب الوصول إلى فنيين مطلعين على أنظمة السيرفو, التحكم الكهربائي, معدات CNC, وناقلات الحركة الميكانيكية.	يتطلب هيدروليكية موثوقة, التصنيع باستخدام الحاسب الآلي, المعايرة, والخدمة الميكانيكية العامة.	عادة ما يحتاج أفراد الخدمة إلى خبرة في كل من أنظمة التحكم في المحركات والهيدروليكية.

ابدأ بالأجزاء

قبل طلب عروض أسعار لفرامل الضغط الأولى, تجمع مجموعة تمثيلية من الأجزاء. أدرج كل من الوظائف التي تنتجها باستمرار اليوم والمنتجات التي لديك فرصة واقعية لتلكها خلال السنوات الثلاث إلى الخمس القادمة. استخدم القطع الأكثر طلبا التي تتوقع حقا صنعها لتحديد سعة الجهاز المطلوبة, ثم استخدم أكثر أجزاء الروتين حجما لمقارنة الإنتاجية اليومية.

هذا النهج الجزئي الأول هو أحد أهم المبادئ في أي دليل عملي لشراء فرامل الضغط. إذا قمت بقياس الجهاز بناء على جزء متخيله في أسوأ حالة, قد ينتهي بك الأمر بدفع مقابل سعة تبقى غير مستخدمة لسنوات. إذا نظرت فقط إلى أسهل الأجزاء التي تصنعها اليوم, قد تصل الآلة إلى حدودها أسرع بكثير مما كان متوقعا. من الناحية المثالية, أرسل المعلومات التالية إلى الموردين مع رسومات عروض العروض الخاصة بك:

•درجة المواد, قوة الشد, واتجاه الحبوب;

•السماكات النموذجية, أقصى سمك, وأطوال الانحناء المقابلة;

• أنصاف نصف قطر الانحناء الداخلية, أطوال الحافة الدنيا, وفتحات القالب V المسموح بها;

• التسامحات الزاوية, تفاوتات الأبعاد, عدد الانحناءات, وتسلسل الانحناء;

• حجم الإنتاج السنوي, حجم الدفعة, وساعات العمل المتوقعة يوميا;

• عمليات التشكيل الخاصة مثل الحواجز, الانحناء الزاحف, تكوين نصف القطر, أو الانحناء متعدد الخطوات بالتصفيات;

• ظروف التحميل خارج المركز وطريقة التعامل مع الأجزاء الأثقل.

يمكنك استخدام حاسبة ضغط حمولة الفرامل JS RAGOS كتقدير أولي للقوة المطلوبة للثني الهوائي. اختيار الآلة النهائي, لكن, يجب أن تأخذ أيضا في الاعتبار قوة المادة, فتح قالب V, حدود حمل الأدوات, الطول المحمل الفعلي, قيود الحمل خارج المركز, والسعة المقدرة للآلة المحددة. يجب تحديد هذه المتطلبات قبل تضييق الخيارات إلى فرامل مكبس كهربائية سيرفو, فرامل الضغط الهيدروليكية, أو فرامل الضغط الهجينة.

مقارنة الآلات المكافئة

غالبا ما تظهر عمليات البحث عبر الإنترنت أدوات ثني يدوي, آلات هيدروليكية قديمة مستخدمة, فرامل CNC للمبتدئين, ونماذج سيرفو-كهربائية جديدة كليا على نفس صفحة النتائج. قد تختلف أسعارها عدة أضعاف, لكنها ليست بدائل مباشرة لبعضها البعض. وهذا أحد الأسباب التي تجعل مقارنة أسعار فرامل الضغط الكهربائية مقابل الهيدروليكية مضللة عندما لا تكون الآلات متكافئة.. أقل سعر للآلة المعلن عنه ليس هو نفسه التكلفة الإجمالية لوضع الآلة في الإنتاج. تولنج, أنظمة التثبيت, البرمجيات, البضائع, الضرائب, التجهيز, الأعمال الكهربائية, تدريب, ويمكن اقتباس التكليف بشكل منفصل.

اطلب من كل مورد تم اختياره لتقديم عرض سعر مقابل نفس مجموعة الرسومات ومعايير القبول, وتحقق من العناصر التالية سطرا بسطر:

•طول قابل للاستخدام للانحناء, الحمولة المطلوبة, والقدرة على العمل المستمر;

•النهار/ارتفاع مفتوح, السكتة الدماغية, عمق الحلق, وصلابة الإطار;

•عدد محاور العيار الخلفي, مواصفات التموضع, ونظام التوج;

• التحكم CNC, البرامج غير المتصلة بالإنترنت, وقدرات استيراد البرامج;

•الأدوات, نظام التثبيت, وخيارات قياس الزوايا;

•معايير السلامة المطبقة, مفهوم الحماية, وقيود التشغيل;

•التركيب, تدريب, الضمان, التكليف, ونطاق الخدمة المحلية.

إذا كان أساس المقارنة غير متسق, قد يأتي الكثير من فرق السعر من التكوين وليس من الدفع الكهربائي أو الهيدروليكي نفسه. ينطبق نفس المبدأ عند حساب تكلفة فرامل الضغط الكهربائية مقابل سعر فرامل ضغط هيدروليكية مماثلة.

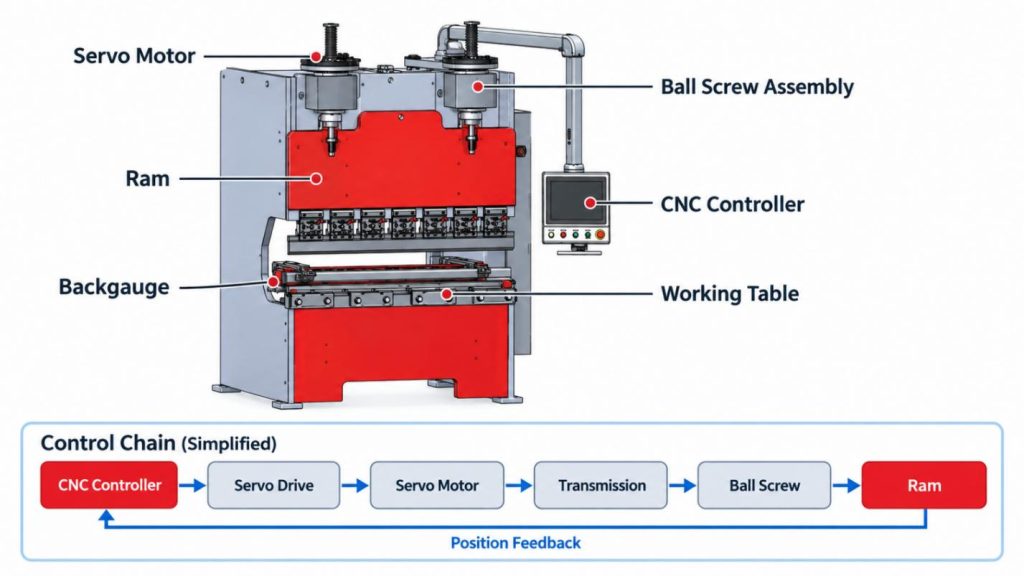

ما هي تغييرات التحكم في الحركة في فرامل الضغط الكهربائية

القيمة التقنية لمبحلة الضغط الكهربائية السيرفو تتجاوز القضاء على الزيت الهيدروليكي. في تصميم يستخدم محركين سيرفو مزدوجين وبراغي كروية, على سبيل المثال, حركة الرام تعتمد على مدى جودة المحركات, محركات السيرفو, ناقل الحركة الميكانيكي, تغذية راجعة المراكز, وتعمل التزامن بين اليسار واليمين معا. رد الفعل العكسي, استجابة بطيئة, أو يمكن أن يؤثر خطأ القياس في أي جزء من تلك السلسلة على أداء النظام بأكمله.

للمشترين الذين يقومون بمقارنة بين فرامل مكبس كهربائية وهيدروليكية, وهذا يعني أن ملصق المحرك وحده لا يقول الكثير نسبيا عن جودة الحركة الفعلية. هيكلية وتكامل نظام التحكم بالحركة الكامل أهم.

تسارع وتباطؤ منحنى S

عندما ينتقل الكبش من سرعة الاقتراب السريع إلى سرعة الانحناء, التغير المفاجئ في التسارع يمكن أن يزيد من الصدمة والاهتزازات. تسريع وتباطؤ منحنى S ينعمان هذه التحولات ويقلل من التأثير الميكانيكي للانطلاق والتوقف المفاجئ على الإطار ومكونات القيادة.

لا يحتاج المشترون إلى تقييم فرامل الضغط الكهربائي السيرفو من خلال خوارزمية تحكم حركة معينة. اختبار أكثر فائدة هو طلب من المورد إظهار النهج السريع, التباطؤ, الانحناء, اعيش, وتعود باستخدام الضربة الفعلية وأجزاء العينة الحقيقية. راقب الجهاز بحثا عن اهتزاز, وضعية التوقف, والاتساق عبر دورات متكررة.

التحكم في الموقع المغلق

يقرأ التحكم في الموقع المغلق الحلقة بشكل مستمر موقع الذاكرة الفعلي, يقارنها بالوضع المأمور, وتصحح الحركة وفقا للخطأ المقاس. يجب على المشترين الذين يقومون بتقييم فرامل ضغط كهربائية بسيرفو طلب المزيد من التفاصيل: أين يتم تركيب جهاز التغذية الراجعة? هل يقيس موقع المحرك أم موقع الرام الفعلي؟? كيف يتم تعريف التكرار? كيف يعوض النظام عن رد الفعل السلبي, التشوه المرن, واضطرابات الحمل?

الدقة المعروضة بواسطة التصنيع باستخدام الحاسب الآلي ليست هي نفسها قدرة الآلة على تحديد الموقع تحت الحمل, ولا واحدة منهما هي نفسها دقة الزاوية النهائية لقطعة العمل. يجب أن يوضح أي رقم دقة في عرض الاقتباس شروط القياس, موقع القياس, وعدد التكرارات.

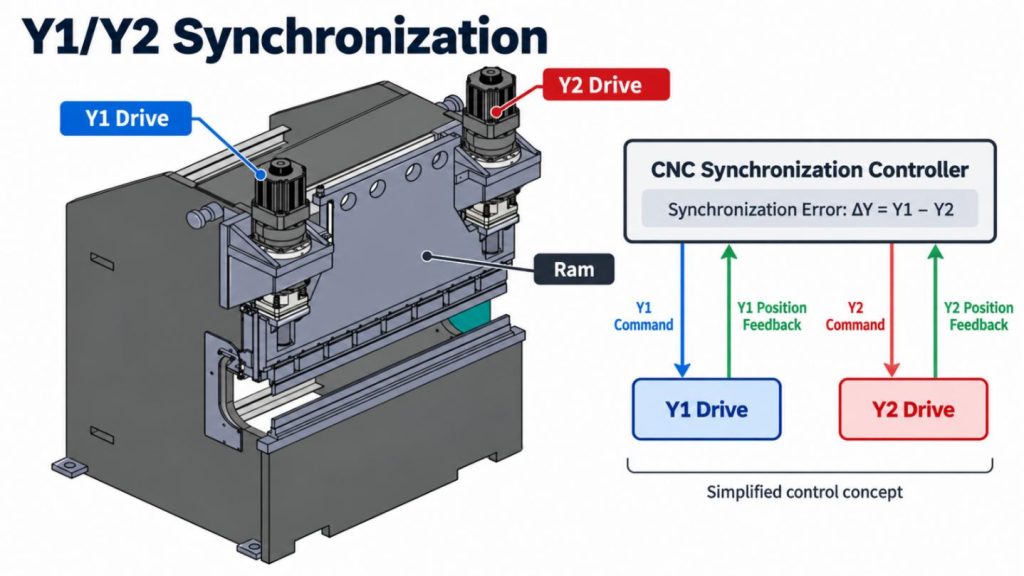

مزامنة Y1/Y2

على فرامل ضغط مزدوجة الدفع, الجانبين الأيسر والأيمن يعملان أكثر من مجرد الوصول إلى نفس الموضع النهائي. يجب أن تظل متزامنة بأكبر قدر ممكن من الضربة طوال فترة الشوط. وهذا مهم بشكل خاص عند تقييم تصميم فرامل مكبس كهربائي سيرفو. إذا استمر الانحراف بين الطرفين في الازدياد, التوازي مع رام, عمق الانحناء من اليسار إلى اليمين, اتساق الزاوية, وقد تتأثر جميع الأحمال على مكونات المحرك.

يمكن أن تحدث أخطاء التزامن بسبب عدة عوامل منها: الفرق في الخصائص الميكانيكية بين جانبي الآلة, الاختلافات في التجميع, مرونة الإطار, ظروف براغي الكرة, وتغيرات غير متوقعة في السرعة. عند التفكير في الشراء, تحديد أجهزة التغذية الراجعة على كل جانب من الجهاز, طبيعة نظام التحكم لتصحيح الانحراف, وشروط التحميل خارج المركز المسموح بها.

ناقل الحركة كروي ببرغي

في نظام كرة اللولب, يستخدم محرك سيرفو لتحريك برغي كروي لخلق حركة خطية للرام. هذا الترتيب شائع في بعض تصاميم فرامل الضغط الكهربائي السيرفو. مقارنة بالأنظمة الميكانيكية الأخرى, يوفر تحكما ممتازا في الموقع الخطي ويعتبر عموما نظاما عالي الكفاءة. لكن, كما أن لولب الكرة هو مكون يحمل الأحمال, لذا ليس كافيا فقط أن تعرف أن الجهاز يستخدم واحدا. يجب على المشترين أن يسألوا عن الحمل المصنف, ترتيب المحامل, متطلبات التزييت, فترات الفحص, تكلفة الاستبدال, وتوفر قطع الغيار المحلية.

بعبارة أخرى،, يسأل ما إذا كانت آلة "يستخدم محركات سيرفو" هي مجرد البداية. كيف المحركات, النقل, مسامير الكرة, تغذية راجعة المراكز, ويتم دمج التزامن ثنائي المحور—ومن يمكنه صيانتها عند تعطل شيء—له تأثير أكبر بكثير على الملكية طويلة الأمد وتكلفة فرامل الضغط الكهربائية الحقيقية.

مدة الدورة أكبر من سرعة الرام

أقصى سرعة اقتراب هي جزء واحد فقط من دورة الانحناء الكاملة. هذه نقطة أساسية في أي مقارنة بين إنتاجية فرامل مكبس كهربائية وهيدروليكية. يشمل إجمالي وقت الدورة أيضا حركة العداد الخلفي, التعامل مع أجزاء المشغل, تغييرات البرنامج, الانتقالات إلى سرعة الأمان, ضربة الانحناء, وقت التوقف, شوك العودة, وإعادة تموضع الأجزاء أو تقليبها. قد تكون الآلات الكهربائية عالية الحمولة محدودة أيضا بتصميم ناقل الحركة أو القدرة على العمل المستمر, بينما يمكن للآلات الهيدروليكية الحديثة تقليل زمن الدورة من خلال الطاقة عند الطلب, التحكم المحسن في الضربات, وتتابعات أمان أكثر سلاسة.

أثناء الاختبار, استخدم نفس المادة, تولنج, تسلسل الانحناء, وإعدادات السلامة, وتشغيل دفعة مستمرة من الأجزاء التمثيلية. للخلط العالي, المتاجر منخفضة الحجم, كما تسجل البرمجة ووقت تغيير الأدوات. دورة رام واحدة بدون تحميل لا توفر مقياسا موثوقا لكفاءة الإنتاج الحقيقية لفرامل مكبس كهربائية بسيرفو, فرامل الضغط الهيدروليكية, أو فرامل الضغط الهجينة.

تعتمد التوفير في الطاقة على الاستخدام

عادة ما تكون فرامل الضغط الكهربائية أكثر كفاءة في استهلاك الطاقة في التطبيقات التي تحتوي على توقفات وتشغيل متكررة أو وقت خمول كبير لأن الدفع الرئيسي لا يحتاج إلى استمرار دوران الزيت الهيدروليكي. غالبا ما يكون هذا أحد أولى المزايا التي يتم النظر فيها في مقارنة فرامل مكبس كهربائية مقابل هيدروليكية. لكن, نسبة توفير الطاقة تكون ذات معنى فقط عندما يكون نموذج الآلة, آلة المرجع, وشروط الاختبار محددة بوضوح.

تبلغ مادة الإطلاق EG-4010 التابعة لأمادا عن انخفاض بنسبة 72٪ في متطلبات الطاقة مقارنة بمقارنة هيدروليكية معلنة. يجب ألا يفسر هذا الرقم الخاص بالنموذج على أنه انخفاض مضمون في استهلاك الكهرباء السنوي.

وفي نفس الوقت, كما أن التكنولوجيا الهيدروليكية الحديثة تقلل من خسائر الخمول. بعض أنظمة السيرفو هيدروليكية TRUMPF توقف النظام الهيدروليكي عندما لا تكون هناك حاجة للحركة, بينما تستخدم بعض نماذج بيسترونيك وظائف توفير الطاقة التي تنشط المحرك الرئيسي فقط عندما يكون الجهاز يعمل فعليا. راجع معلومات منتجات TRUMPF ومعلومات حاصل الضرب البيسترونيك للتفاصيل.

يمكن تقدير تكلفة الكهرباء السنوية كالتالي:

متوسط استهلاك الطاقة المقاس × ساعات الإنتاج السنوية × سعر الكهرباء المحلي

كلما أمكن ذلك, اطلب من الموردين توفير استهلاك طاقة مقياس باستخدام نفس أجزاء العينة ونفس ظروف الدورة. لا تقارن الآلات فقط حسب قوة لوحة المحرك. عند استخدام منخفض للآلات, قد يستغرق الفرق في تكلفة الكهرباء وقتا طويلا لتعويض ارتفاع تكلفة فرامل الضغط الكهربائية. تحت نظام التشغيل بنوبتين أو تطبيقات ذات دورات بدء وتوقف متكررة, قد تصبح الفجوة أكثر أهمية بكثير.

الصيانة هي سؤال خدمة

محرك رئيسي كهربائي بالكامل لا يحتوي على دائرة هيدروليكية أولية, لذا فهي تلغي المهام المرتبطة بتغيير الزيت الهيدروليكي, استبدال المرشح, مضخات, الصمامات, الخراطيم, أختام الأسطوانات, وتسرب الزيت. غالبا ما يحظى هذا الفرق في الصيانة باهتمام كبير في تقييم فرامل مكبس كهربائية مقابل هيدروليكية. تصبح الميزة أكثر أهمية في المناطق التي تكون فيها عمالة الخدمة الهيدروليكية مكلفة أو متطلبات التخلص من الزيوت النفايات صارمة.

لا تزال الآلات الكهربائية تحتاج إلى صيانة الممرات, مسامير الكرة, المحامل, وأنظمة التزييت, وكذلك الفحص الدوري لمقياس الخلفية, حساسات الموقع, أجهزة السلامة, تبريد خزانة الكهرباء, التحكم في CNC, ونظام السيرفو. ولا ينبغي وصف فرامل الضغط الهيدروليكية بشكل عام بأنها غير موثوقة أيضا. يمكن للنظام الهيدروليكي المصمم جيدا والذي يتم صيانته وفقا للجدول الزمني أن يوفر خدمة مستقرة لسنوات عديدة.

تمرين شراء مفيد لفرامل الضغط الأولى هو طلب خطة صيانة لمدة خمس سنوات توضح فترات الخدمة, أسعار قطع الغيار القابلة للارتداء, أوقات الانتظار لقطع الغيار الحيوية, رسوم الخدمة الميدانية, وتوقيت التوقف المتوقع. هذا النوع من الجداول أكثر فائدة بكثير من ادعاء كتيب مثل "صيانة قليلة الاستخدام."

دقة التموضع ليست دقة القطعة النهائية

يمكن لفرامل الضغط الكهربائية السيرفو أن توفر تكرارا ممتازا في موضع الرام واستجابة سريعة, لكن إعادة الرام إلى نفس الوضع لا يضمن أن كل ورقة ستنحني لنفس الزاوية. التغيرات في سمك المادة وقوة الشد, اتجاه الحبوب, سبرينغباك, فتح قالب V, تآكل الأدوات, انحراف الإطار, أبرز الإعدادات, أداء القياس الخلفي, أنظمة قياس الزوايا, وإعداد المشغل يمكن أن يؤثر على الجزء النهائي.

مع تغذية راجعة مناسبة في الموقع, تتويج, تعويض درجة الحرارة, وقياس الزاوية, يمكن لمكابح الضغط الهيدروليكية الحديثة أيضا تحقيق دقة تشكيل ممتازة في العالم الحقيقي. لهذا السبب يجب أن تميز مقارنة مكابح الضغط الكهربائية مقابل الهيدروليكية بين مواصفات تحديد موضع محور الآلة ودقة القطع النهائية الفعلية. وعلى العكس من ذلك, إذا كان الإطار, تولنج, المعايرة, أو أن بنية التغذية الراجعة غير كافية, محركات السيرفو وحدها لا تضمن الأجزاء المقبولة.

أكثر اختبار قبول موثوق هو إجراء دفعة مستمرة باستخدام المواد والرسومات الخاصة بالمشتري, ثم يفحص الأجزاء وفقا للتسامح البعدي والزاوي المتفق عليها مسبقا. عدد الأرقام العشرية المعروضة على شاشة CNC لا يعوض عن تقرير فحص الأجزاء النهائية.

يمكن للبرمجيات والخدمة المحلية أن تقرر عملية الشراء

يتفاعل المشغلون يوميا مع واجهة CNC, مكتبة الأدوات, وتحريك سير العمل—ليس مع مخطط نظام القيادة في كتيب المبيعات. وهذا مهم بشكل خاص عند اختيار فرامل الضغط الأولى. خلال عرض, أعط المورد رسما حقيقيا للجزء واطلب منه البدء من إنشاء الرسم أو استيراد الملفات, ثم أكمل اختيار الأدوات, تسلسل الانحناء, collision checking, قلب الأجزاء, تتويج, تصحيح الزاوية, حفظ البرنامج, واستدعاء البرنامج.

في المزيج العالي, الإنتاج منخفض الحجم, إلغاء بعض خطوات البرمجة قد يكون أكثر قيمة من توفير ثانية واحدة في ضربة رام واحدة. إذا كان من الصعب تعلم البرنامج, البرامج من الصعب نقلها, أو أن البرمجة غير المتصلة بالإنترنت تتطلب اشتراكا متكررا كبيرا, يجب فهم هذه التكاليف قبل الشراء وتضمينها عند تقييم تكلفة فرامل الضغط الكهربائية الإجمالية أو تكلفة ملكية الآلات الهيدروليكية.

يجب أيضا ربط أسئلة الخدمة بأعطال محددة. من يشخص إنذار محرك المحرك, فاسد الموضع, مشكلة مسمار الكرة, إيقاف نظام الأمان, تسرب هيدروليكي, أو فشل المضخة? مدى سرعة توفر الدعم عن بعد? هل قطع الغيار الحيوية متوفرة محليا? إذا كان هذا هو الضغط الوحيد في الورشة، اضغط فرامل, هذه الإجابات أهم من السرعة القصوى الموضحة في ورقة المواصفات.

عندما يكون الكهربائي يستحق السعر

سيرفو كهربائي مكبح الضغط ومن المرجح أن تبرر هذا السعر عندما يقع العمل المعتاد في الورشة ضمن نطاق وزن الآلة وطول الانحناء, خصوصا عندما يتكون الإنتاج في الغالب من أجزاء صغيرة إلى متوسطة الحجم, الوظائف المتكررة, ومكونات ذات انحناءات متعددة. التشغيل المتكرر للبدء والإيقاف, ساعات تشغيل الآلة السنوية العالية, ويمكن أن تعزز أسعار الكهرباء المرتفعة أو رسوم الذروة في الطلب حجة استهلاك الطاقة عند الطلب. المتاجر التي لديها متطلبات صارمة للضوضاء, النظافة, أو قد يكون لدى إدارة الزيت الهيدروليكي أسباب وجيهة لتقييم التكنولوجيا الكهربائية بجدية.

الشرط هو أن يكون الدعم المحلي الموثوق متاحا للسيرفو, التصنيع باستخدام الحاسب الآلي, وأنظمة النقل الميكانيكية, ويجب أن يكون المصنع مستعدا لتوثيق تغذية راجعة المحورين, الحمل غير المركز المسموح به, القدرة على الواجب المستمر, وتسعير المكونات الحرجة. بمجرد تحديد تلك النقاط, توفير زمن الدورة, توفير الكهرباء, ويمكن وضع اختلافات الصيانة في نموذج تكلفة لمدة خمس سنوات لتحديد ما إذا كانت تكلفة فرامل الضغط الكهربائية الإضافية مبررة.

للمواصفات المتاحة, راجع صفحة منتج فرامل الضغط الكهربائية JS RAGOS وقدم رسومات القطع الفعلية حتى تصل إلى الحمولة, تولنج, ويمكن التحقق من تكوين التحكم مقابل تطبيقك.

عندما يكون الهيدروليكي هو الآلة الأكثر أمانا أولا

إذا كان عبء العمل الرئيسي يتكون من أجزاء طويلة, صفيحة سميكة, أو الانحناء الثقيل المستمر, عادة ما توفر فرامل الضغط الهيدروليكية مجموعة أوسع من سعات الحمولة وأطوال القاعدة. لورش العمل ذات التوزيع غير المتوقع في الطلبات, هذا النطاق الأوسع للمعالجة يمكن أن يكون ذا قيمة بحد ذاته. قد تكون المعدات الهيدروليكية أيضا الخيار الأكثر عملية لفرامل الضغط الأولى عندما يكون رأس المال الأولي محدودا أو عندما تكون الخدمة الهيدروليكية المحلية ودعم قطع الغيار أقوى بكثير من الخبرة المحلية للسيرفو.

فرامل الضغط الهيدروليكية الحديثة ليست بالضرورة قابلة للمقارنة مع التصاميم القديمة التي كانت تشغل أنظمتها الهيدروليكية باستمرار في وضع الخمول. مع تقنية مضخة السيرفو عند الطلب, استهلاك الطاقة الاحتياطي, الضوضاء, ويمكن تقليل توليد الحرارة جميعها. لهذا السبب, لا ينبغي استخدام الخبرة مع الآلات القديمة لوصف كل فرامل هيدروليكية جديدة. في مقارنة حالية بين فرامل مكبس كهربائية وهيدروليكية, البنية الفعلية للمحرك في النموذج الهيدروليكي المحدد هي المهمة. يمكن أن تكون صفحة منتج فرامل الضغط في JS RAGOS CNC مرجعا للإعدادات المتاحة, لكن المقارنة النهائية يجب أن تكون مبنية على أجزاء عينات ونماذج آلات محددة.

عندما يكون الهجين منطقيا

عادة ما تستخدم فرامل الضغط الهجينة مضخات يتم التحكم بها بسيرفو لتشغيل الأسطوانات الهيدروليكية التي تحرك الرام.. يحتفظ ببنية التشكيل الهيدروليكي مع السماح للمحرك والمضخة بالعمل وفقا للطلب الفعلي. بالنسبة لورش التصنيع الصغيرة والمتوسطة التي تقدم مجموعة واسعة من الوظائف التي تهدف أيضا إلى تقليل استهلاك الطاقة والضوضاء في وقت الخمول, يستحق تضمين فرامل الضغط الهجينة في نفس جولة الاختبار.

التقنية الهجينة لا تلغي الصيانة الهيدروليكية, كما يقدم متطلبات خدمة نظام السيرفو. لذا يجب أن تشمل المقارنة حجم الزيت, أداء الحمل المستمر, تكاليف استبدال المضخات والمحركات, القدرات التقنية المحلية, وسعر التكوين الكامل للآلة. لا ينبغي افتراض أن فرامل الضغط الهجينة تجمع ببساطة بين جميع مزايا التصاميم الكهربائية والهيدروليكية دون مقايضة.

استخدم نموذج الملكية لمدة خمس سنوات

يمكن حساب إجمالي تكلفة الملكية لمدة خمس سنوات بإضافة تكاليف الشراء والتركيب, الكهرباء, الصيانة الوقائية, الإصلاحات المتوقعة, الأدوات والبرمجيات, وخسائر أوقات التوقف, ثم طرح القيمة المتبقية المقدرة. لمقارنة فرامل مكبس كهربائية مقابل هيدروليكية, هذا النموذج أكثر فائدة من النظر فقط إلى سعر الشراء.

لا تبن سيناريو مثالي واحد فقط. على الأقل, نموذج الاستخدام المنخفض, الاستخدام المتوقع, واستخدام عالي, وتوثق كل افتراض في الجدول. إذا استعادت الآلة الكهربائية سعرها فقط في حالة الاستخدام العالي، بينما دفتر الطلبات الفعلي للورشة أقرب إلى حالة الاستخدام المنخفض, قد تعرض الآلة الهيدروليكية أو الهجينة الشركة لمخاطر مالية أقل. هذه أيضا الطريقة الأكثر عملية لتقييم ما إذا كان يمكن استرداد تكلفة فرامل الضغط الكهربائية الأعلى في الإنتاج الحقيقي.

يجب أن يشمل نموذج التكلفة على الأقل:

•سعر الآلة, البضائع, الضرائب, التجهيز, والتركيب الكهربائي;

•الأدوات, أنظمة التثبيت, تدريب, وبرامج البرمجة غير المتصلة بالإنترنت;

• ساعات الإنتاج السنوية, ساعات العمل, أسعار الكهرباء, ورسوم الطلب;

• زيت هيدروليكي, المرشحات, الأختام, التشحيم, والتفتيشات المجدولة;

• محركات السيرفو, حساسات الموقع, مسامير الكرة, والاتجاهات الحرجة;

•السفر في الخدمة الميدانية, العمل, قطع الغيار, وخسائر أوقات التوقف;

•تغطية الضمان, الاستثناءات, والقيمة المتبقية المقدرة بعد خمس سنوات.

حيث لا يستطيع المورد تقديم رقم دقيق, ادخل في نطاق معقول بدلا من ترك الحقل فارغا. التكلفة المجهولة ليست تكلفة صفرية.

التوصية النهائية

يجب اختيار فرامل الضغط الأولى حول الأجزاء الحقيقية أولا, العمل المستقبلي الواقعي ثانيا, وتقنية الدفع ثالثا. لهذا السبب, يجب أن يأتي القرار النهائي بين فرامل كهربائية مقابل هيدروليكية بعد الحمولة, طول الانحناء, سير العمل, متطلبات الخدمة, وقد تم تحديد الاستخدام المتوقع. فرامل الضغط الكهربائية السيرفو مناسبة جدا للورش التي تنتج نسبة كبيرة من الأجزاء الصغيرة والمتوسطة المتكررة, تعمل بدورات بدء وتوقف متكررة, والحصول على دعم موثوق لنظام السيرفو. يوفر فرامل الضغط الهيدروليكي عادة مرونة أكبر للحمولة العالية, قطع العمل الطويلة, التطبيقات الثقيلة, ومزيج الوظائف المتغيرة للغاية. يمكن أن يكون فرامل الضغط الهجين جذابا للمشترين الذين يحتاجون إلى نطاق معالجة واسع نسبيا، مع إعطاء قيمة لاستهلاك الطاقة الاحتياطية الأقل والحركة المستجابية.

قدم نفس القطع العينة لكل مورد تم اختياره ضمن القائمة القصيرة. الرقم القياسي لإجمالي زمن الدورة, دقة القطع النهائية, وقياس استهلاك الطاقة. ثم اطلب خطة صيانة, عرض برمجي, والالتزامات المكتوبة للخدمة. دليل شراء بريس كبح جيد يجب أن يقود المشتري إلى هذا النوع من التقييم المماثل. في تلك اللحظة, عادة ما يكون من الأسهل التعرف على الجهاز الأنسب دون الاعتماد على شعارات مثل "الكهرباء دائما أكثر تقدما" أو "الهيدروليكي دائما أكثر موثوقية."

أرسل رسوماتك للحصول على توصية بجهاز

إذا كنت لا تزال غير متأكد من أي تكوين يناسب عمليتك بشكل أفضل, يمكنك تقديم رسوماتك ومتطلبات الإنتاج إلى JS RAGOS. وهذا مفيد بشكل خاص عند مقارنة فرامل مكبس كهربائية سيرفو, فرامل الضغط الهيدروليكية, وفرامل ضغط هجينة لأول عملية شراء بفرامل الضغط. قدم أكبر قدر ممكن من المعلومات عن المادة, سمك, طول الانحناء, رسومات الأجزاء, المجلد السنوي, التفاوتات, ومتطلبات التشكيل الخاصة لضمان الحمولة المطلوبة, تولنج, تكوين المحاور, نظام التحكم, ويمكن تقييم تقنية القيادة.

الأسئلة المتكررة

س1: هل فرامل الضغط الكهربائية السيرفو دائما أكثر دقة?

ليس بالضرورة. يمكن لفرامل الضغط الكهربائية الآلية أن توفر تكرارا ممتازا في وضع الرام., لكن دقة زاوية الأجزاء النهائية لا تزال تتأثر بالإطار, أجهزة التغذية الراجعة, تزامن المحورين, تتويج, تولنج, material variation, سبرينغباك, وإعداد الآلة. الانحناءات المتكررة باستخدام موادك الخاصة أكثر أهمية من مواصفات تحديد الموقع وحدها, خصوصا عند إجراء مقارنة بين فرامل مكبس كهربائية وهيدروليكية.

س2: لماذا يعتبر التزامن بين Y1/Y2 مهما?

يجب أن يظل الجانبان الأيسر والأيمن من فرامل الضغط ذات الدفع المزدوج متزامنين طوال الشوط. يمكن أن يؤثر الانحراف المفرط على التوازي بين الرام, عمق الانحناء من اليسار إلى اليمين, واتساق الزاوية. هذه مواصفات مهمة يجب التحقق منها على فرامل الضغط الكهربائي السيرفو. يجب على المشترين تأكيد طريقة التغذية الراجعة, استراتيجية التصحيح, الانحراف المسموح به, وحدود التحميل خارج المركز.

س3: ماذا يعني التحكم المغلق?

يقرأ التحكم الموقع الفعلي باستمرار, يقارنها بالوضع المأمور, ويعدل الحركة حسب الخطأ. لفهم مدى فعالية النظام فعلا, يجب على المشترين أيضا معرفة مكان تركيب جهاز التغذية الراجعة, كيف يتم قياس التكرار, وكيف تعوض الآلة عن تأثيرات الحمل والتشوه الهيكلي. هذه التفاصيل مفيدة عند مقارنة بنية التحكم في الحركة في فرامل الضغط الكهربائية مقابل الهيدروليكية.

س4: لماذا تستخدم بعض فرامل الضغط الكهربائية براغي كروية?

تحول البراغي الكروية الحركة الدورانية لمحرك السيرفو إلى الحركة الخطية المطلوبة من قبل الرام، وتستخدم عادة في بعض تصاميم فرامل الضغط الكهربائية السيرفو. توفر كفاءة عالية في النقل وتدعم التحكم الدقيق في الموقع. وهي أيضا مكونات تحمل الأحمال, لذا فهي تتطلب تزييت وفحص مناسبين. يجب على المشترين فهم سعر ومدة تسليم براغي الكرة البديل, المحامل, والمكونات ذات الصلة لأن هذه العناصر يمكن أن تؤثر على تكلفة فرامل الضغط الكهربائية على المدى الطويل.

س5: هل تستخدم فرامل الضغط الكهربائية طاقة أقل؟?

مقارنة بفرامل الضغط الهيدروليكية التقليدية التي تحافظ على تشغيل مضختها باستمرار, عادة ما تستهلك الآلة الكهربائية طاقة أقل في التطبيقات التي تحتوي على وقت خمول كبير وتشغيل التشغيل والإيقاف بشكل متكرر. الفرق الفعلي يعتمد على حجم الجهاز, بنية المحرك, الاستخدام, وأسعار الكهرباء المحلية. يمكن للأنظمة الهيدروليكية والهجينة الحديثة التي تستخدم الطاقة حسب الطلب أن تضيق الفجوة بشكل كبير. لهذا السبب, يجب قياس استهلاك الطاقة في مقارنة فرامل مكبس كهربائية مقابل هيدروليكية ضمن نفس دورة الإنتاج.

س6: هل مكبح مكبس كهربائي لا يحتاج إلى صيانة?

لا. مكبح الضغط الكهربائي السيرفو يمكنه القضاء على عناصر الصيانة المرتبطة بزيت الهيدروليك., المرشحات, مضخات, الصمامات, الخراطيم, وأختام الأسطوانات, لكن ناقل الحركة الميكانيكي, نظام التزييت, مسامير الكرة, المحامل, نظام السيرفو, حساسات الموقع, التحكم في CNC, أجهزة السلامة, ولا تزال الأدوات تتطلب فحصا وصيانة منتظمة. يجب تضمين متطلبات الصيانة هذه عند حساب تكلفة فرامل الضغط الكهربائية.

س7: هل فرامل الضغط الهيدروليكي أفضل للأعمال الشقيقة؟?

عادة ما توفر فرامل الضغط الهيدروليكية خيارات أكثر عند الكميات الأعلى وأطوال الأسرة الأطول, وهذا غالبا ما يجعلها مناسبة للألواح السميكة وقطع العمل الكبيرة. يجب أن يكون الاختيار النهائي قائما على قوة الانحناء المحسوبة, سعة تحميل الأدوات, الطول المحمل الفعلي, متطلبات الواجب المستمر, وحدود التحميل خارج المركز بدلا من نوع المحرك وحده.

س8: أي نوع أفضل لمحل تصنيع صغير?

يعتمد ذلك على مزيج الوظائف. إذا كان الورشة تنتج نسبة عالية من قطع التكرار الصغيرة والمتوسطة الحجم, فرامل الضغط الكهربائية السيرفو تستحق الأولوية في المقارنة. إذا كانت الأجزاء تختلف كثيرا في الحجم, تتطلب حمولة أعلى, أو تتضمن أطوال انحناء طويلة, عادة ما توفر فرامل الضغط الهيدروليكية مرونة أكبر. إذا كان الهدف هو تحقيق توازن بين نطاق معالجة واسع واستخدام طاقة احتياطي أقل وحركة استجابة, يجب أيضا تضمين فرامل ضغط هجينة ضمن التقييم. للفرامل الأولى, أفضل مقارنة بين فرامل مكبس كهربائية وهيدروليكية تعتمد على الأجزاء الفعلية, حجم الإنتاج الواقعي, الخدمة المحلية, وتكلفة الملكية لمدة خمس سنوات.
