متحكم معدني عالي الدقة: كيفية اختيار الجهاز المناسب لدقة التفاوتات
Aمسخر معدني عالي الدقة ينتج اتساقا, زوايا انحناء قابلة للتكرار ضمن حدود لا تستطيع معدات الانحناء القياسية الاحتفاظ بها بشكل موثوق — عادة ±0.1° أو أكثر على الزوايا و±0.01 مم إلى ±0.03 مم عند تحديد موقع الرام. بالنسبة لمصنعي الصفائح المعدنية الذين ينتجون حاويات إلكترونية, أغلفة الأجهزة الطبية, ألواح داخلية للسيارات, أو مكونات جدران الستارة المعمارية, هذا المستوى من الدقة ليس خيرا. وهو الحد الأدنى الذي تفشل فيه الأجزاء في التجميع أو ترفض عند الفحص.
يحدد هذا الدليل معنى الدقة الحقيقية في ثني المعادن, أي تقنيات الآلات تحقق ذلك, وكيفية مطابقة الجهاز المناسب لمتطلبات الإنتاج الخاصة بك.
ماذا يفعل ذلك "دقة عالية" في الواقع شرس في لعبة Metal Bending?
الدقة في ثني المعادن لها بعدان مميزان —دقة الموضع والتكرار الزاوي — ومعظم المشترين يسألون عن واحد فقط.
دقة الموقع تشير إلى كيفية وصول الرام إلى عمقها المبرمج بدقة في كل دورة. الآلة المصنفة بدقة موقعية ±0.01 مم تعني أن الرام يتوقف ضمن 0.01 مم من هدفه في كل ضربة. هذا يحدد مدى اتساق إنتاج الجهاز لنفس عمق الانحناء, والتي تتحكم مباشرة في هندسة الجزء المكون.
التكرار الزاوي تشير إلى مدى اتساق إنتاج الجهاز لنفس الزاوية المضمنة عبر دفعة من الأجزاء المتطابقة. الآلة التي تحقق تكرار زاوية ±0.1° تعني أن كل جزء في دفعة مكونة من 500 جزء ينحني إلى أقل من 0.1° من الزاوية المبرمجة — قبل أي تعويض للارتداد.
هاتان الرقمان مرتبطان لكنهما منفصلان. يمكن للآلة ذات الدقة الموقعية الممتازة إنتاج زوايا غير متسقة إذا كانت تفتقر إلى تعويض الارتداد — لأن المواد السميكة أو عالية الشد تعود جزئيا نحو الاستسطح بعد تحرير قوة الانحناء. أصيلمسخر معدني عالي الدقة تتناول كلا البعدين: دقة ميكانيكية دقيقة وتصحيح تلقائي للارتداد بناء على بيانات المواد الحقيقية.

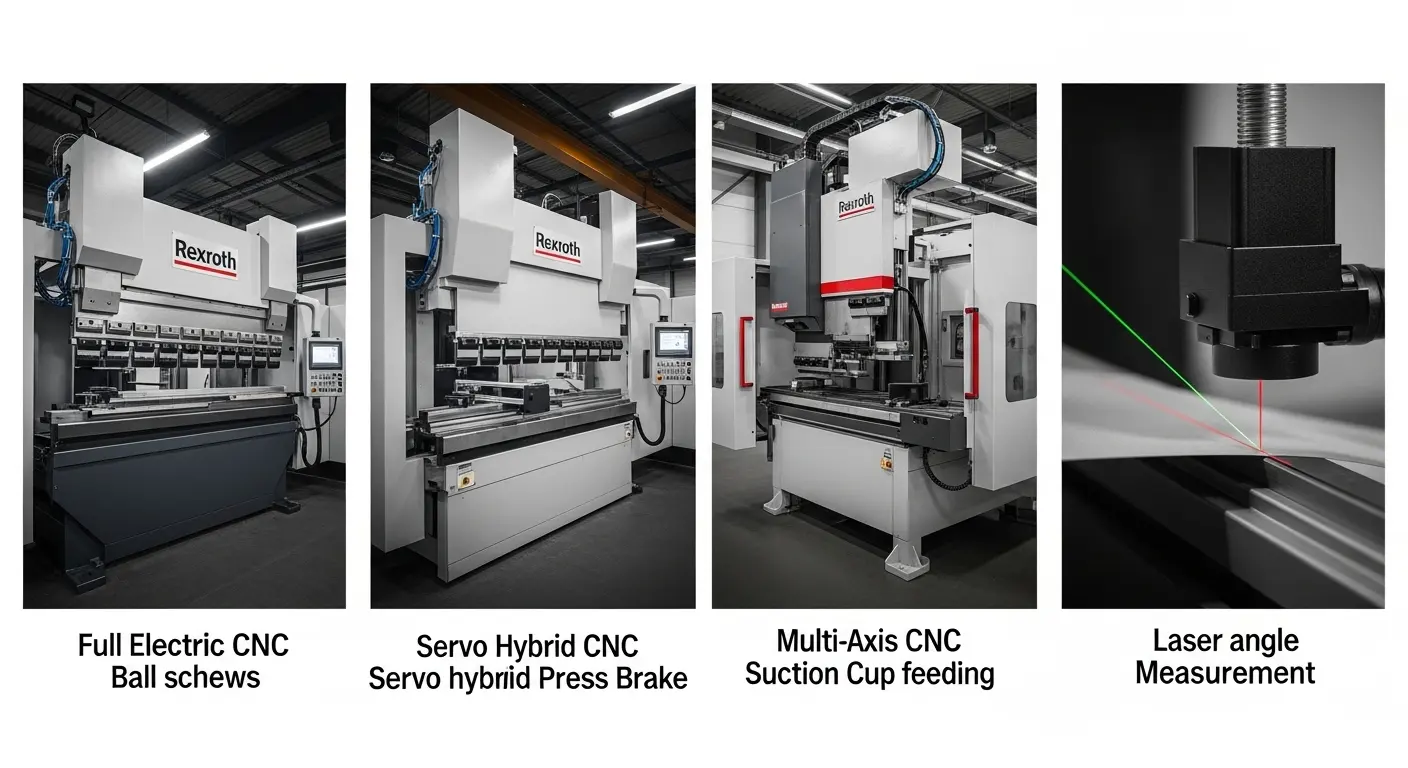

التقنيات الأربع التي تحدد مثني المعادن عالي الدقة
1. محرك سيرفو كهربائي كامل
تستخدم فرامل الضغط الكهربائية الكاملة CNC محركات سيرفو وبراغي كروية دقيقة لدفع الرام, مما يلغي تماما التغيرات الهيدروليكية في حلقة تحديد الموقع. والنتيجة هي دقة موقعية تصل إلى ±0.001 مم — وهي أعلى درجة متوفرة في تقنية فرامل الضغط التجارية الحالية. لا يوجد انجراف إحماء, لا يوجد تأثير في درجة الحرارة الهيدروليكية على اللزوجة والاستجابة, لا يوجد لعب ميكانيكي في دائرة المضخة إلى الأسطوانة.
الأنظمة الكهربائية الكاملة هي الخيار الأفضل للأعمال الدقيقة ذات المقياس الرقيق — الفولاذ المقاوم للصدأ من 0.3 مم إلى 3 مم, سبائك الألمنيوم, نحاس, وصفيحة التيتانيوم. الحد الحالي للحمولة حوالي 100 طن, مما يجعل أدوات التحكم المعدنية الكهربائية الكاملة مناسبة لأجزاء من نطاق القياس الخفيف إلى المتوسط. لأي شيء فوق 100 تي, تقدم بنية سيرفو الهجين مستوى الدقة الأفضل التالي.
2. محرك هيدروليكي هجين سيرفو
يستخدم نظام السيرفو الهجين محرك سيرفو لتشغيل المضخة الهيدروليكية عند الطلب, يجمع بين قدرة القوة الهيدروليكية ودقة تحديد موقع السيرفو المغلقة. الدقة النموذجية في الموقع في آلة سيرفو هجينة عالية الجودة هي ±0.005 مم — وهو أكثر إحكاما بكثير من ±0.01 مم في الآلة الهيدروليكية التقليدية, وكاف لمعظم التطبيقات الإنتاجية الدقيقة في نطاق 80T–600T.
التغذية الراجعة المغلقة من مسطرة الشبك المغناطيسي أو البصري هي ما يميز مسطرة المعدن عالية الدقة الهجين الحقيقي عن آلة هيدروليكية قياسية مزودة بملصق محرك سيرفو. تأكد من دقة مسطرة الشبكة والعلامة التجارية قبل الشراء — هذه المواصفة الوحيدة تكشف ما إذا كانت الادعاء الهندسي مدعوما بالدقة أو لغة تسويقية.
3. مثني لوحة CNC متعدد المحاور
بالنسبة للانحناء متعدد الخطوات المعقد — الزوايا المتعددة, اتجاهات متعددة, تسلسلات طي متعددة على ورقة واحدة — يوفر ثني اللوحة دقة عبر تسلسل التشكيل الكامل لا يمكن لدورة إعادة تموضع مشغل فرامل الضغط مطابقتها بشكل موثوق.
يقوم جهاز ثني الألواح بتثبيت الورقة بحوامل هوائية تحافظ على تحديد الموقع بدقة طوال البرنامج دون الحاجة للمشغل لإعادة وضع المادة بين الانحناءات. سلسلة JS RAGOS لألواح المنحني تمتد إلى 13-, 15-, وتكوينات 18 محورا, بدقة تحديد موقع شعاع الانحناء تبلغ ±0.03 مم عبر جميع المحاور ووحدة تحكم Delem DA-66T التي تدعم محاكاة الانحناء ثلاثي الأبعاد غير متصل بالإنترنت.
للتطبيقات بما في ذلك أبواب خزائن المطبخ, جوانب الحاوية الكهربائية, لوحات رف الخوادم, ومكونات أثاث المكاتب, الآلة تثني الألواح JS RAGOS تنتج ملفات شكلية معقدة بمستويات دقة ثابتة لا يمكن لإعادة تموضعها يدويا على فرامل الضغط عند السرعة.
4. أنظمة قياس الزوايا بالليزر والكاميرا
أهم عامل تمكين دقيق في أي مكانمسخر معدني عالي الدقة — الضغط على فرامل أو ثني اللوحة — هو نظام قياس زاوية في الوقت الحقيقي. بدون واحدة, تقوم الآلة ببرمجة زاوية وتفترض أن الجزء يحققها. مع واحد, تقيس الآلة الزاوية الفعلية في الوقت الحقيقي وتضبط.
تستخدم حاليا ثلاث تقنيات قياس:
- أنظمة تعتمد على الليزر (داتا-إم, مكونات الرؤية): إسقاط خط ليزر على سطح الصفيحة أثناء الانحناء; الكاميرا تقرأ زاوية الانعكاس في الوقت الحقيقي. عادة ما تتجاوز الدقة ±0.1°. لا يتطلب أي اتصال بالجزء, مما يجعله مناسبا للمواد الرقيقة الحساسة.
- أنظمة اللمس المعتمدة على الكاميرا: تراقب الكاميرات هندسة الأدوات وتحسب زاوية الجزء من العلاقة الهندسية بين رأس المثقوب وفتحة القالب. سريع وموثوق لتطبيقات التحكم في التحكم ب V القياسية.
- الاستكشاف باللمس: يلمس المسبار الفيزيائي الجزء المشكل ويقيس الزاوية. دقيق جدا لكنه أبطأ — أكثر ملاءمة للأخذ عينات من القياس داخل الدورة.
تستخدم فرامل الضغط JS RAGOS فوق 100 طن نظام قياس زاوية الفحص بالليزر (تم تطويره بالشراكة مع Data-M وVision Components), توفير تعويض الارتداد أثناء الدورة إلى ±0.1° دون تدخل يدوي.
تطبيقات محكم المعادن عالية الدقة حسب الصناعة
ليس كل ورش تصنيع يتطلب نفس المواصفات الدقيقة. الصناعات التيمسخر معدني عالي الدقة القدرة غير قابلة للتفاوض:
الإلكترونيات وتصنيع حاوية الخوادم. وحدات الرف, هيكل الخادم, وتتطلب حاويات معدات التبديل تسامح انحناء ±0.1° أو أكثر لمحاذاة الألواح عبر التجميعات متعددة الأجزاء. خطأ 0.3° في لوحة واحدة في رف 42U يمكن أن يمنع تركيب الرف بشكل صحيح لكل وحدة فوقها.
تصنيع الأجهزة الطبية. حوامل صفائح معدنية متوافقة مع الغرف النظيفة, حاويات معدات الجراحة, وغالبا ما تحمل إطارات أجهزة التصوير تحولات أبعاد في نطاق ±0.05 مم — وهي مستويات لا يمكن تحقيقها إلا باستخدام آلات السيرفو الهجينة الكهربائية الكاملة أو عالية المواصفات مع أنظمة قياس الزوايا.
المكونات الداخلية والهيكلية للسيارات. حوامل مسار المقاعد, إطارات ألواح الأبواب, وهياكل دعم لوحة العدادات تتطلب تكرارا زاويا عبر دفعات الإنتاج من آلاف الأجزاء. تلغي أدوات التحكم المعدنية الدقيقة مع تغذية الفعل السيرفو والبرمجة غير المتصلة بالانحراف الزاوي من دفعة إلى دفعة.
تصنيع الألواح المعمارية وجدران الستارة. تتطلب ألواح التكسية المصنوعة من الألمنيوم والستانلس ستانل لواجهات المباني زوايا انحناء ثابتة عبر الألواح التي يصل طولها إلى 6,000 مم — مما يجعل تغذية راجعة وضع المساطر والتلوية التلقائية أمرا ضروريا, ليس اختياريا.
تصنيع الأجهزة الدقيقة. لوحات التحكم, أغلفة أجهزة القياس, وتتضمن حاوية معدات المختبر ملفات متعددة الخطوات مع عدة خطوط انحناء لكل جزء. التموضع متعدد المحاور المتسق هو المسار الوحيد للإنتاج لهذه التطبيقات بحجم تجاري.
للمشترين في فئة 100 طن الذين يحتاجون إلى ثني فولاذي هيكلي دقيق, المكابح ضغط CNC بوزن 100 طن من JS RAGOS لأعمال الألواح الفولاذية تغطية الحمولة, خيارات وحدة التحكم, وتوفر قياس الزاوية للإنتاج الدقيق متوسط النطاق. لفئة 300 طن للأعمال الدقيقة ذات المقياس العالي, الفرامل ضغط CNC بوزن 300 طن JS RAGOS مواصفات الإطار اليغطي, تتويج, وخيارات DSVP.
ما هي المواصفات التي تحدد فعليا الدقة العالية في مثني المعدن?
الدقة ليست ميزة — بل هي مجموع عدة مواصفات مترابطة. عند تقييممسخر معدني عالي الدقة, تحقق من هذه النقاط المحددة بدلا من قبول النقاط العامة "دقة عالية" ادعاءات التسويق:
دقة تحديد موقع رام. الحد الأدنى للزيادة التي يمكن لنظام التحكم أن يأمر الرام بتحريك. الدقة 0.001 مم تعني أن النظام يمكنه التحكم بالحركة بخطوات 0.001 مم — وهو أمر ضروري للتحكم الدقيق في العمق. اطلب علامة المسطرة الشبكية, النموذج, والحل كوثيقة محددة, ليست فئة في ورقة المواصفات.
دقة تحديد موقع العيار الخلفي. يضع عداد الخلفية اللوحة مقابل توقف ميكانيكي قبل كل منعطف. الدقة ±0.02 مم أو أفضل هي معيار الدقة. الدقة الأقل هنا تؤدي إلى أطوال غير متسقة في الحافة, والذي يتراكم إلى خطأ بعدي عبر أجزاء متعددة الانحناءات.
التوازي بين الكبش والسرير. حتى مع التحكم الدقيق في العمق, الكبش الذي ليس موازيا تماما للسرير ينتج زوايا مختلفة في كل طرف من نفس اللوح. يتم التحكم في ذلك بواسطة نظام التزامن — أسطوانات هيدروليكية متزامنة بواسطة نظام صمامات كهروهيدروليكي نسبي, أو محركات سيرفو مزدوجة على الأجهزة الكهربائية الكاملة. اسأل تحديدا كيف يتحكم المصنع في توازي صندوق الرام ويتحقق عند الحمل الكامل.

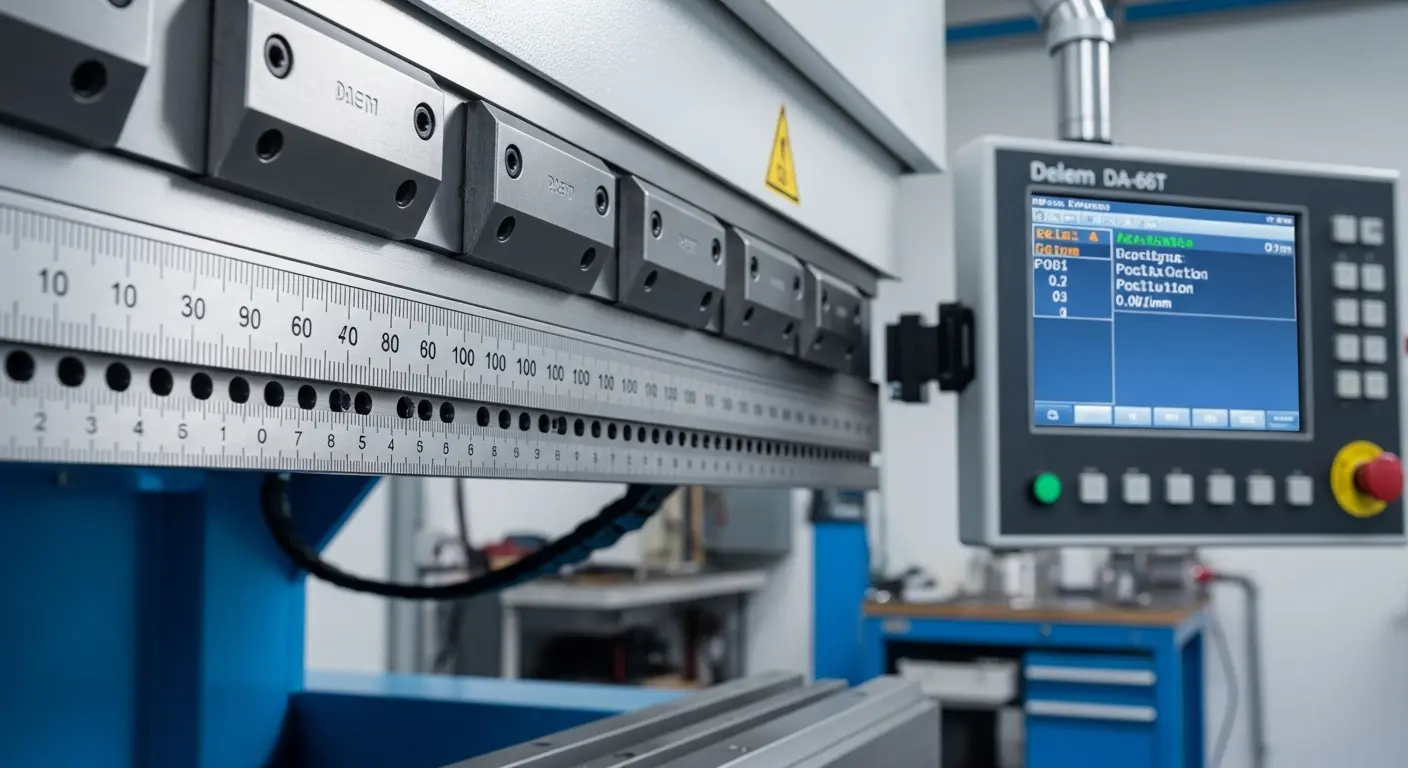

توافق البرمجيات غير المتصلة بالإنترنت. يتطلب الإنتاج عالي الدقة بكميات تجارية برمجة أجزاء غير متصلة — إنشاء واختبار برامج التحكم دون إعاقة وقت الآلة. ديلم DA-66T, DA-69T, ووحدات تحكم ESA S630 تدعم البرمجة الكاملة دون اتصال مع محاكاة ثني ثلاثية الأبعاد. تتطلب الأنظمة التي لا تدعم البرمجة غير المتصلة بالإنترنت تطوير برامج على الجهاز, مما يقلل من وقت الإنتاج المتاح ويضيف تباين في المشغل.
جودة الأدوات. نصف قطر رأس الثقب, تحمل فتح القوالب, وتحد صلابة السطح مباشرة من الدقة الممكنة بغض النظر عن دقة الآلة. أدوات مقوى ومطحونة بدقة — فولاذ 42CrMo, الصلابة 50–60 HRC, الطحن حتى ±0.01 مم — يحافظ على شكلها طوال فترة الإنتاج الطويلة. الأدوات اللينة أو غير المطحونة تتشوه تحت الاستخدام المستمر وتضعف تدريجيا دقة الأجزاء.
أدوات التحكم بالألواح لملفات متعددة الخطوات عالية الدقة
تتقن فرامل الضغط CNC في الانحناء أحادي المحور مع تحكم دقيق في العمق. يتقن اللوح في المراحل المتعددة, الانحناء متعدد الاتجاهات على نفس الورقة دون إعادة تموضع — وهنا تظهر ميزة الدقة في اللوحة بشكل أوضح في الإنتاج الحقيقي.
في كل مرة يعيد فيها المشغل وضع ورقة على فرامل الضغط لخطوة الانحناء التالية, يدخل خطأ صغير في التموضع إلى العملية. على جزء ذو منعطفين, هذا الخطأ قابل للإدارة. في جزء يتطلب ست إلى اثني عشر خطوة انحناء — لوحة خادم, باب خزانة مع عائدات, أو غطاء الغلاف الكهربائي — يزداد خطأ التموضع المتراكم مع كل إعادة تموضع.
تثني الألواح تقضي على هذه المشكلة. تبقى الورقة مثبتة طوال تسلسل التشكيل بأكمله. كل خطوة انحناء تسير من نقطة ثابتة, موقع الورقة المعروف, لذا لا تتراكم الأخطاء عبر البرنامج.
يدعم جهاز JS RAGOS ذو 18 محورا كلا من الطي العلوي واللأسفل ضمن دورة برنامج واحدة, تغيير الأداة التلقائي, وتغذية CNC الأوتوماتيكية بكوب شفط — مما يقلل من التعامل اليدوي إلى الصفر في صيغ الألواح القياسية. الأداة التحكم بالألواح مع كوب شفط CNC (التغذية التلقائية) يغطي كيفية عمل نظام التغذية الآلي لإنتاج الألواح الدقيقة بكميات كبيرة دون تدخل المشغل عند الجهاز.
للحصول على نظرة عامة أوسع على قدرات ثني الألواح, التطبيقات, وخيارات التكوين, الصفحة نظرة عامة على لوحات JS RAGOS تغطي جميع التكوينات من 13 محورا إلى 18 محورا مع قدرة الانحناء, توافق المواد, وخيارات وحدة التحكم بالتفصيل.
اختيار جهاز التحكم المعدني عالي الدقة المناسب لإنتاجك
تعتمد الآلة المناسبة على نطاق المواد لديك, تعقيد الأجزاء, حجم الإنتاج, ومتطلبات الدقة. إليك دليل عملي للمطابقة:
| ملف الإنتاج | آلة موصى بها | مستوى الدقة |
|---|---|---|
| دقة المقياس الرفيع (<3المليمتر, الفولاذ المقاوم للصداء/الألمنيوم) | فرامل CNC كهربائية كاملة | ±0.001 مم التموضع |
| إنتاج السكك الحديدية المختلطة (1–6 مم, حجم عالي) | فرامل ضغط CNC هجينة من نوع سيرفو | ±0.005مم تحديد الموقع |
| الملفات المعقدة متعددة الخطوات (خزائن, لوحات, مرفقات) | أداة التحكم في ألواح CNC (13–18 محور) | ±0.03 مم, لا يوجد خطأ في إعادة التموضع |
| الدقة الهيكلية الثقيلة (6–20 مم) | هجين سيرفو مع قياس الزاوية | ±0.1° زاويا, تم التصحيح التلقائي |
| كل ما سبق عبر الورديات | كهربائي بالكامل + تركيبة تثنيي الألواح | كل آلة عند دقتها الدقيقة |
للمشترين الذين يقومون بتقييم خيارات الآلات المتاحة ويريدون مقارنة النماذج, التكوينات, والتسعير, الأفضل دليل لشراء ماكينة فرامل الضغط CNC تغطي جميع تشكيلة JS RAGOS من الهيدروليكي القياسي إلى الهجين السيرفو والكهربائية الكاملة. يمكن للمشترين أيضا تقييم مكابح الضغط المعدنية المعروضة للبيع بمواصفات دقيقة محددة استكشافمجموعة فرامل ضغط CNC المعدنية للبيع للتكوينات المتاحة.
بالنسبة للمشترين الذين يحتاجون إلى آلة من فئة 100 طن مع قدرة دقيقة على التحكم في التحكم بالألياف الهوائية (CNC) — وهي خطوة أولى شائعة مقارنة بالأنظمة الهيدروليكية الأساسية —فرامل ضغط CNC بوزن 100 طن من JS RAGOS يغطي خيارات وحدة التحكم, عدد المحاور, وتوافق القياس الزاوي لتلك الفئة.
الأسئلة الشائعة حول أدوات التحكم في المعادن عالية الدقة
ما هو جهاز التحكم المعدني عالي الدقة?
جهاز التحكم المعدني عالي الدقة هو مكابح ضغط CNC أو متحكم بالألواح تم تصميمه لإنتاج مكابح متسقة, زوايا انحناء قابلة للتكرار ضمن حدود دقيقة — عادة ±0.1° على الزاوية و±0.001 مم إلى ±0.03 مم في موضع الرام. تتطلب الدقة في هذا المستوى نظام قيادة هجين بالسيرفو أو السيرفو, مسطرة شبكة عالية الدقة لتغذية راجعة الموقع, وحدة تحكم عالية الجودة مع تصحيح مغلق الحلقة, وخيار نظام قياس زاوية في الوقت الحقيقي يعوض تلقائيا عن ارتداد النابض المادي.
ما هو أكثر أنواع أدوات التحكم بالمعادن دقة متوفرة حاليا?
توفر فرامل CNC الكهربائية الكاملة مع محركات سيرفو كروية مزدوجة ومسطرة شبكة بصرية أعلى دقة موقعية متاحة حاليا — حتى ±0.001 مم. للتطبيقات التي تتطلب انحناء متعدد الخطوات بدقة دون خطأ في إعادة التموضع, يحقق جهاز تحكم الألواح CNC مع مشابك هوائية لتثبيت الصفائح وتغذية أوتوماتيكية أفضل مزيج من الدقة الزاوية والاتساق متعدد الخطوات.
كم يكلف جهاز التحكم المعدني عالي الدقة؟?
تبدأ فرامل الضغط CNC الهجينة السيرفو للمبتدئين مع مسطر شبكة دقيقة من حوالي 30,000 إلى 45,000 دولار. عادة ما تتراوح أسعار فرامل الضغط الكهربائية الكاملة CNC في نطاق 40T إلى 100T بين 45,000 إلى 90,000 دولار بسعر المصنع المباشر. تبدأ إطارات الألواح متعددة المحاور عالية الجودة من حوالي 90,000 إلى 150,000 دولار حسب عدد المحاور, ميزات الأتمتة, ونظام التغذية. عادة ما يكون ارتفاع الدقة مقارنة بالآلة الهيدروليكية الأساسية بين 30–60٪.
ما هو سبرينغباك وكيف يعوض جهاز التحكم المعدني الدقيق عنه?
الارتداد النابض هو العودة الجزئية للجزء المنحني نحو وضعه الأصلي المسطح بعد تحرير قوة الانحناء, ناتج عن استعادة المرونة للمادة. المواد السميكة وعالية الشد تعود إلى الخلف أكثر من المواد الرقيقة, الورقة اللينة. يعوض جهاز التحكم المعدني عالي الدقة عن ارتداد الارتداد بالانحناء الزائد — أي الانحناء متجاوزا زاوية الهدف بمقدار محسوب بحيث يعود الجزء إلى الهدف بالضبط. تستخدم الأنظمة المتقدمة قياس زاوية الليزر في الوقت الحقيقي لحساب وتطبيق تعويض الارتداد الصحيح تلقائيا, دون حساب المشغل أو الانحناء التجريبي.
هل يمكن لجهاز تحكم المعادن عالي الدقة أن يحافظ على الدقة خلال فترات إنتاج طويلة?
نعم — بشرط أن تستخدم الآلة أدوات مقواة ومطحونة بدقة, يحافظ على درجة حرارة الزيت الهيدروليكي المستقرة (حيوي للأنظمة الهيدروليكية), ويشغل تغذية راجعة زاوية في الوقت الحقيقي لتصحيح الارتداد. تآكل الأدوات هو المصدر الأكثر شيوعا لتدهور الدقة على المدى الطويل. أدوات 42CrMo بدرجة دقة, تم تقويته إلى 50–60 HRC, يحافظ على دقة الأبعاد عبر فترات إنتاج أطول بكثير من الأدوات القياسية. يجب أن تكون فترات فحص الأدوات المنتظمة جزءا من أي خطة جودة إنتاج دقيقة.
