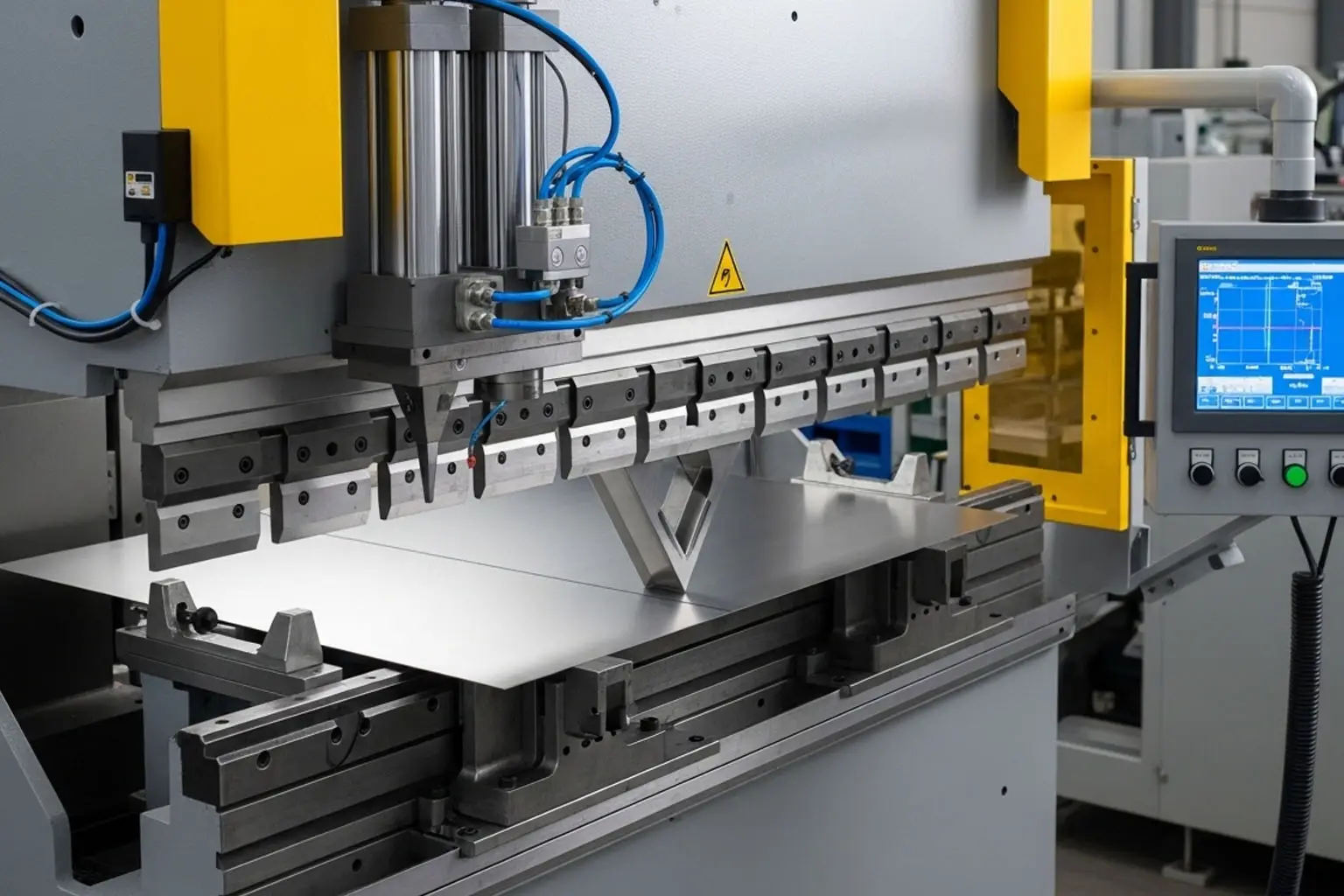

كيف تعمل آلة فرامل الضغط CNC (CNC)؟ دليل كامل

واحدة من أعظم الأدوات في صناعة الصفائح المعدنية في العالم المعاصر هي آلة اللحام اليدوية CNC للضغط (PC). تم تصميمه لثني الصفائح المعدنية والصفائح إلى زاويتها وشكلها الدقيق عن طريق تثبيت الجزء بين المثقوب والقالب.

يحتوي فرامل الضغط CNC (التحكم الرقمي الحاسوبي) على برمجة يتم التحكم بها بالحاسوب لإعداد أتمتة المعاملات المستخدمة في برامج الانحناء؛ المعلمات هي موقع الرام، زاوية الانحناء، وموضع مقياس الخلف. في هذه الحالة، تعزز الأتمتة من قابلية التكرار والدقة بالإضافة إلى الكفاءة في الإنتاج.

سيشرح هذا الدليل ما هي فرامل الضغط CNC وكيفية عملها خطوة بخطوة، وما هي عناصرها الأساسية، والأسباب التي تجعلها مفتاح التصنيع الصناعي.

ما هو فرامل الضغط CNC (CNC)؟

فرامل الضغط هي آلة تستخدم لثني المواد الصفائح والصفائح إلى أشكال محددة مسبقا عن طريق تثبيت قطعة العمل بين ثقب مطابق (أداة علوية) وقالب (أداة سفلية).

مكبح الضغط CNC يعزز هذه العملية من خلال التحكم بالحاسوب. يدير نظام CNC جميع معايير الانحناء رقميا، مما يقلل من الخطأ اليدوي ويسمح ببرمجة وتكرار تسلسلات الانحناء المعقدة بدقة.

تستخدم فرامل CNC الحديثة على نطاق واسع في الصناعات التي تتطلب دقة عالية وقابلية للتكرار، بما في ذلك صناعة السيارات، والطيران، والبناء، وتصنيع الآلات الثقيلة.

المكونات الرئيسية لفرامل الضغط CNC

فهم كيفية عمل الآلة يبدأ بفهم هيكلها.

1. إطارات الإطار وإطارات C

تستخدم معظم فرامل الضغط إطارين على شكل C يشكلان جانبي الآلة، متصلين بطاولة سفلية وعارضة متحركة علوية. يضمن تصميم الإطار الصلب الاستقرار الهيكلي أثناء الانحناء عالي الحمولة.

2. اضرب ومت

تطبق الضربة (المثبتة على العارضة العلوية) قوة للسفل، بينما القالب (المثبت على السرير) يوفر قوة معاكسة. توضع الصفيحة المعدنية بينهما وتنثني في ملف القالب النموذجي.

التفاعل بين هندسة الضربة والقالب يحدد زاوية الانحناء النهائية والشكل.

3. رام (الشعاع العلوي)

يتحرك الكبش عموديا لضغط الضربة على المادة. اعتمادا على نوع الآلة، يمكن تشغيل الكرام بواسطة أسطوانات هيدروليكية أو أنظمة سيرفو-كهربائية أو محركات ميكانيكية.

4. نظام التحكم CNC

نظام CNC هو "عقل" الآلة. يتحكم في عمق الرام، وحركة مقياس الخلف، وتسلسل الانحناء، ودقة الزاوية من خلال تعليمات مبرمجة.

أنواع أنظمة دفع فرامل الضغط CNC

يمكن تشغيل فرامل الضغط CNC بطرق مختلفة:

فرامل ضغط CNC هيدروليكية

تستخدم الأنظمة الهيدروليكية أسطوانات هيدروليكية متزامنة لتحريك العارضة العلوية وتوليد قوة الانحناء. تستخدم هذه الآلات عادة في التطبيقات الثقيلة وعالية الحمولة.

فرامل الضغط السيرفو-الكهربائية

تستخدم أنظمة سيرفو-كهربائية محركات ومحركات ميكانيكية لفرض قوة على الرام. غالبا ما يتم اختيار هذه الأنظمة لكفاءة الطاقة والتحكم بدقة.

يعمل كلا النوعين تحت أتمتة CNC، لكن الأنظمة الهيدروليكية لا تزال مستخدمة على نطاق واسع في الانحناء الصناعي.

خطوة بخطوة: كيف يعمل مكبح الضغط CNC

الخطوة 1: برمجة الانعطاف

يقوم المشغل بإدخال معلومات المنتج في وحدة التحكم CNC. ويشمل ذلك:

• زوايا الانحناء

• سمك المادة

• تسلسل الانحناء

• اختيار الأدوات

• مواضع المقياس الخلفي

يحسب نظام CNC عمق وقوة الرامي المطلوبة لتحقيق الزاوية المبرمجة.

في العديد من الأنظمة، يمكن لبرامج CAD/CAM توليد كود الآلة المطلوب، والذي يتم رفعه بعد ذلك إلى وحدة تحكم CNC.

الخطوة 2: إعداد الأدوات

يتم تركيب الثقب والقالب الصحيحين على الجهاز. اختيار الأدوات أمر بالغ الأهمية لأن فتحات القالب V المختلفة وأنصاف قطر الثقب تؤثر على قوة الانحناء والهندسة النهائية.

الإعداد الصحيح يضمن الانحناء الدقيق ويحمي الأدوات من التحميل الزائد.

الخطوة 3: تحديد موقع المواد

يتم وضع الصفيحة المعدنية بين المثقوب والقالب ومحاذاة باستخدام نظام العداد الخلفي.

يضع عداد الظهر الورقة تلقائيا لضمان موقع الانحناء الدقيق وقابلية التكرار.

الخطوة 4: حركة الكبش والانحناء

عندما تبدأ الدورة، يقوم الرام الذي يتحكم به CNC بخفض المثقوب على الورقة. تضغط المثقبة المادة على الشرب، مما يجعله ينحني إلى الزاوية المبرمجة.

تعتمد كمية القوة المطبقة على نوع المادة، السمك، وطول الانحناء. تولد الأنظمة الهيدروليكية هذه القوة من خلال الأسطوانات المتزامنة.

الخطوة 5: التحكم في العودة والتسلسل

بعد الوصول إلى العمق المستهدف، ينسحب الكبش. إذا تطلب الجزء عدة انحناءات، يقوم متحكم CNC تلقائيا بإعادة وضع المقياس الخلفي وينفذ الانحناء التالي بالتسلسل.

تحسن هذه الأتمتة الكفاءة بشكل كبير مقارنة بآلات الثني اليدوي.

CNC مقابل NC Press Brakes

كانت فرامل الضغط السابقة تعمل بنظام التحكم الرقمي (NC)، وعادة ما تتحكم فقط في المحاور الأساسية. أما أنظمة CNC فيمكنها التحكم في محاور متعددة (غالبا 3 1 أو أكثر)، مما يسمح بهندسة انحناء أكثر تعقيدا ودقة أعلى.

عادة ما توفر فرامل CNC للضغط ما يلي:

• أكتمتة أكبر

• تحسين التكرار

• قطع نهائية عالية الجودة

لماذا تعتبر فرامل الضغط CNC ضرورية في التصنيع الحديث

تعد فرامل الضغط CNC أدوات حيوية في بيئات التصنيع الحديثة لأنها تقدم:

1. دقة عالية

التحكم الحاسوبي يقلل من الأخطاء البشرية ويسمح بالتحكم في الزوايا بشكل متسق.

2. التكرار

بمجرد البرمجة، يمكن إعادة إنتاج نفس الجزء بثبات عال عبر الدفعات.

3. الكفاءة

تقلل الأتمتة من وقت الإعداد وتسمح لمشغل واحد بإدارة تسلسلات الانحناء المعقدة.

4. التعددية

يمكن لمكابح الضغط CNC ثني مجموعة واسعة من المواد، بما في ذلك الفولاذ والألمنيوم والنحاس.

تطبيقات آلات الفرامل المضغوطة CNC

تستخدم فرامل الضغط CNC في العديد من الصناعات:

• مشاريع البناء والبنية التحتية

• صناعة الطيران والدفاع

• هيكل السيارات ومكوناتها الهيكلية

• تصنيع المعدات الثقيلة والمعدات الصناعية

قدرتها على ثني الصفائح المعدنية السميكة بدقة تجعلها لا غنى عنها في التصنيع الهيكلي والصناعي.

الأفكار النهائية

تستخدم آلة فرامل الضغط CNC لأنها تدمج القوة الميكانيكية والذكاء الرقمي. يستخدم لثني الصفائح المعدنية عن طريق دق ثقب في قالب، كما يستخدم نظام التحكم CNC للتحكم بدقة عالية في حركة الرام، والقوة، ووضعيته.

تعيد فرامل الضغط CNC توجيه المعدن المسطح إلى مكونات هندسية باستخدام دقة عالية وقابلية تكرار، بناء على البرمجة والإعداد، إلى دورات الانحناء التي يتم آلتها. تعد هذه الآلات مكونات أساسية في صناعة التصنيع الحالية، سواء كانت تعمل هيدروليكيا أو كهربائيا.
