فرامل الضغط CNC الهجين مقابل فرامل CNC المتزامنة الكهروهيدروليكية: الفروقات الرئيسية

بقلم المؤلف: مارك هانكس

يمكن للمصنعين الذين يسعون لتعزيز كفاءة الإنتاج، وخفض التكاليف، وتصميم الأداء الفعال من حيث التكلفة لفترة أطول الاستفادة من معرفة الفروقات الرئيسية بين فرامل الضغط CNC الهجينة وفرامل الضغط CNC المتزامنة الكهروهيدروليكية.

اختيار تقنية فرامل الضغط CNC المناسبة يؤثر بشكل مباشر على استهلاك الطاقة، وتكلفة الصيانة، وكفاءة الإنتاج على المدى الطويل. ستشرح هذه المقالة الفرق بين أنظمة فرامل الضغط CNC الهجينة وأنظمة الفرامل الكهروهيدروليكية المتزامنة CNC مع التركيز على مبادئ التحكم الهيدروليكي، وأداء توفير الطاقة، واستهلاك الزيت، وسرعة الانحناء، وإجمالي تكلفة التشغيل.

كلا النوعين من النظامين موجودان في العديد من فرامل الضغط الحديثة. ومع ذلك، فإن الاختلافات في أنظمة التحكم الهيدروليكية، واستهلاك الطاقة، والصيانة، وكفاءة الانحناء تحدد بيئة الإنتاج الأنسب لكل منها.

فرامل الضغط CNC الهجين مقابل فرامل CNC المتزامنة الكهروهيدروليكية: نظرة عامة

الميزة	هجين CNC الصحافة الفرامل	فرامل الضغط CNC المتزامنة الكهروهيدروليكية
التحكم الهيدروليكي	Tحيث محرك سيرفوs+ اثنان مضخة سيرفوs	صمام المضخة النسبي
كفاءة الطاقة	كفاءة أعلى في استهلاك الطاقة؛ توفر مضخة السيرفو تدفقا هيدروليكيا فقط عند الحاجة، مما يقلل من فقدان الطاقة	انخفاض الكفاءة بسبب تشغيل المضخة المستمر وخسائر التخفيف
درجة حرارة الزيت الهيدروليكي	درجة حرارة زيت أقل مع تقلبات أقل في درجة الحرارة؛ يساعد تقليل الإجهاد الحراري في تمديد عمر خدمة الختم الهيدروليكي	ارتفاع تغير درجة حرارة الزيت بسبب توليد الطاقة الهيدروليكية المستمرة، مما يمكن أن يسرع من تعتيق الزيت وتآكل الختم
مستوى الضوضاء	المستوى المنخفض	المستوى الطبيعي
رامسرعة	سرعة اقتراب أسرع وعودة بفضل الاستجابة الهيدروليكية المتحكم بها بواسطة السيرفو، مما يحسن زمن دورة الانحناء وإنتاجية العامل	السرعة القياسية التي يتم التحكم بها بواسطة صمامات هيدروليكية متناسبة
كفاءة الإنتاج	كفاءة أعلى، ووقت دورة أقصر، وزيادة الإنتاج للإنتاج بكميات كبيرة	موثوقية جيدة لكن كفاءة أقل في الإنتاج المستمر
أفضل تطبيق	الإنتاج بكميات كبيرة، مصانع تحكم آلية، حساسة للطاقة	تصنيع الصفائح المعدنية العامة والتطبيقات الحساسة للتكاليف

كيف يعمل مكابح الضغط الهجين CNC الكهربائية؟

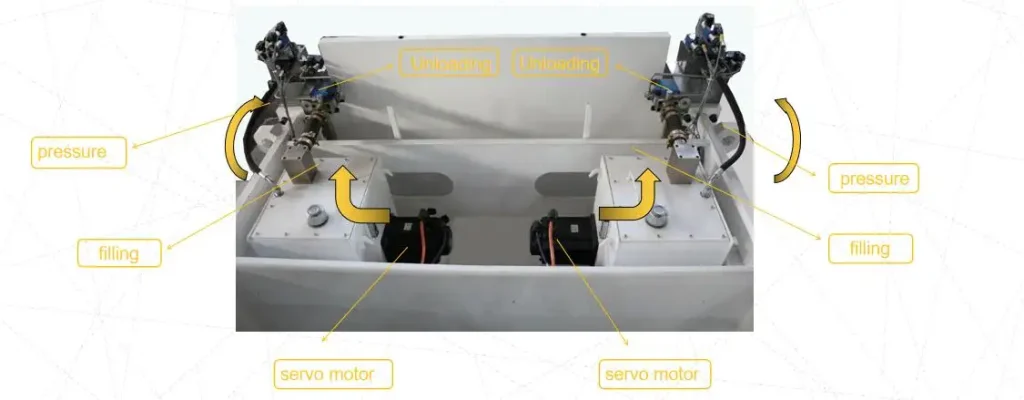

نظام التحكم في فرامل الضغط CNC الهجين

يشير فرامل الضغط CNC الهجين إلى محركين سيرفو ومضختين سيرفو للتحكم بشكل مستقل في الأسطوانات الهيدروليكية اليمنى واليسرى. من خلال التحكم في سرعة المضخة وفقا لمتطلبات الانحناء الفعلية، يوفر النظام تحكما دقيقا في تدفق الهيدروليك، ويحسن كفاءة استخدام الطاقة، ويقلل من الخسائر الهيدروليكية غير الضرورية.

مقارنة بالأنظمة الهيدروليكية التقليدية التي تولد التدفق باستمرار وتنظم الضغط عبر صمامات نسبية، فإن النظام الهجين يوفر الطاقة الهيدروليكية فقط عند الحاجة. هذا التأثير يحسن كفاءة استهلاك الطاقة ويقلل من الخسائر الهيدروليكية غير الضرورية.

يوفر هذا التصميم ميزة استهلاك الطاقة تجعل النظام مثاليا لأي بيئة إنتاج تتطلب ساعات تشغيل طويلة.

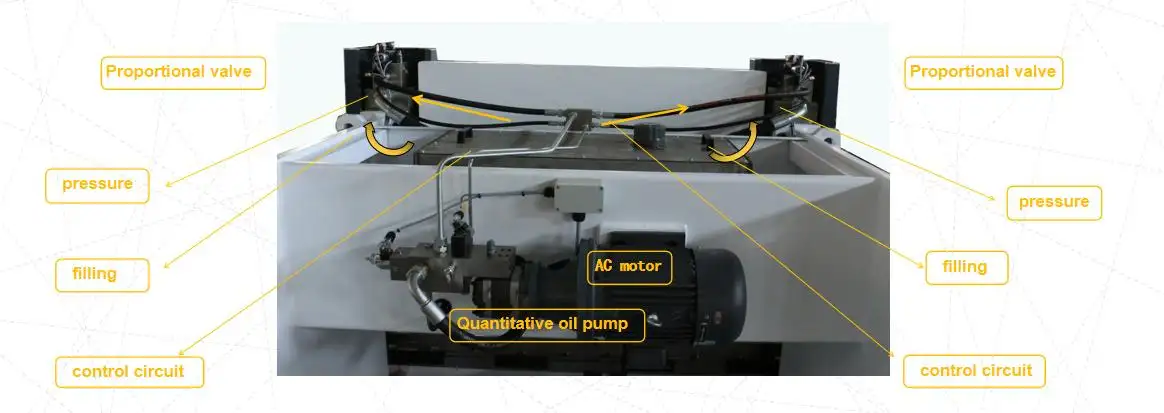

نظام التحكم في فرامل الضغط المتزامن CNC الكهروهيدروليكية

يتكون نظام التحكم في فرامل الضغط الكهروهيدروليكي المتزامنة CNC من مضخة هيدروليكية ثابتة الإزاحة وصمامات تحكم نسبية.

يؤدي هذا التصميم إلى تدفق هيدروليكي ثابت، وبالتالي فقدان طاقة مستمر بسبب التشويق.

لقد زادت البنية الموثوقة وتقنيات التحكم المتقدمة من توفر هذا النظام وساهمت في استخدامه على نطاق واسع خلال العقود القليلة الماضية. ومع ذلك، مقارنة بالأنظمة الهجينة، فإنه عادة يستهلك طاقة أكبر أثناء التشغيل المستمر.

مقارنة استهلاك الطاقة

نظرا لاختلاف طرق التحكم الهيدروليكي، يمكن لفرامل الضغط الهجينة CNC تحقيق توفير كبير في الطاقة مقارنة بالأنظمة الكهروهيدروليكية المتزامنة التقليدية.

اعتمادا على حمولة الآلة، ودورة الانحناء، ووقت الخمول، وظروف الإنتاج، يمكن لمكابح الضغط الهجينة CNC تحقيق توفير هائل في الطاقة مقارنة بالأنظمة الكهروهيدروليكية التقليدية بسبب كفاءة استخدام الطاقة الهيدروليكية الأعلى.

التقديرات التالية تستند إلى جدول عمل يتكون من 10 ساعات يوميا و25 يوم عمل شهريا:

نموذج	الكهروهيدروليكية المتزامنة	هجين CNC الصحافة الفرامل	التوفير السنوي المحتمل
100T	3,250 دولار	960–1,625 دولار	حتى 1,625 دولار
130 تي	4,750 دولار	1,400 – 2,375 دولار	حتى 2,375 دولار
170T	6,500 دولار	1,950 – 3,250 دولار	حتى 3,250 دولار
250T	8,000 دولار	2,360 – 4,000 دولار	حتى 4,000 دولار
400T	12,900 – 19,300 دولار	3,860 – 6,450 دولار	حتى 6,450 دولار
700T	23,600 دولار	7,080–11,800 دولار	حتى 11,800 دولار

بالنسبة للآلات عالية الحمل التي تعمل عدة ورديات، تصبح ميزة توفير الطاقة ذات قيمة متزايدة على مدى عمر المعدات.

مقارنة استهلاك الزيت الهيدروليكي

نظرا لأن الأنظمة الهجينة تولد حرارة هيدروليكية أقل أثناء التشغيل، فإنها عادة ما تتطلب زيتا هيدروليكيا أقل وتتعرض لتحلل الزيت أبطأ.

نموذج	إجمالي السعة النفطية (L)	حجم الزيت الهيدروليكي (L)	توفير النفط (L)
100T	300	180	120
250T	460	160	300
400T	800	200	600
600T	1,200	300	900
800T	1,900	480	1,420

يؤدي انخفاض استهلاك الزيت الهيدروليكي إلى تقليل تكاليف الصيانة، وتمديد فترات استبدال الزيت، وتقليل زيت النفايات الزائد.

مقارنة استهلاك الزيت الهيدروليكي

بسبب نظام التحكم في مضخة السيرفو، مكابح الضغط CNC الهجينة، تولد حرارة هيدروليكية أقل أثناء التشغيل. درجة حرارة الزيت الهيدروليكي يبقى أقل ودرجة حرارة أقل عائممقارنة بالأنظمة الكهروهيدروليكية التقليدية.

درجة حرارة الزيت المنخفضة والأكثر استقرارا تقلل من الإجهاد الحراري على المكونات الهيدروليكية، مما يساعد على إطالة عمر الخدمة O ختمحلقات في خزان الزيت والأسطوانات،تحسين موثوقية الآلة على المدى الطويلوخفض تكرار الصيانة.

اختلافات أخرى في الأداء

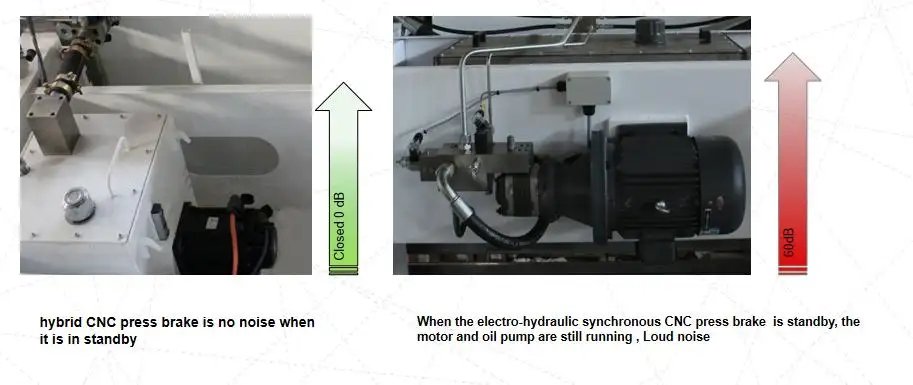

مستوى الضوضاء

من التحسينات التصميمية المهمة التي تأتي مع إدخال مكابح الضغط الهجينة تقليل الضوضاء الاحتياطية.

على عكس أنظمة فرامل الضغط الأخرى، تتميز الأنظمة الهجينة بنظام هيدروليكي منخفض الضوضاء جدا حيث يمكن للمحرك السيرفو أن يتوقف تماما أو يعمل بسرعة منخفضة جدا أثناء وضع الاستعداد.

على النقيض من ذلك، تعمل فرامل الضغط الكهروهيدروليكية التقليدية المتزامنة في وضع الاستعداد مع تشغيل المحرك والمضخة الهيدروليكية باستمرار، مما يؤدي إلى ضوضاء المضخة.

الشركات التي تحاول خلق أفضل ظروف العمل وتقليل الضوضاء البيئية ستستفيد من أنظمة التشغيل منخفضة الضوضاء في مكابح الضغط الهجينة.

الفوائد البيئية

مكابح الضغط CNC التي تستخدم تقنية هجينة لها تأثيرات إيجابية على البيئة بسبب:

• استهلاك كهرباء أقل

• استهلاك أقل للزيت الهيدروليكي

• تقليل نفايات الزيت

• حرارة أقل

وبفضل الكفاءة المحسنة للنظام الهيدروليكي، تصبح درجة حرارة زيت التشغيل في النظام الهيدروليكي أكثر انتظاما وثباتا، مما يؤدي إلى تمديد عمر الخدمة للزيت الهيدروليكي. تعتمد فترات استبدال الزيت الهيدروليكي على ظروف العمل، وجودة الزيت، والصيانة.

كفاءة الانحناء

مقارنة بأنظمة الصمامات النسبية التقليدية، توفر أنظمة الهيدروليكية ذات الحركة الآلية زمن استجابة أفضل وتحكما أكثر دقة في التدفق.

تسمح الاستجابة الهيدروليكية المحسنة للرام بتحقيق سرعات اقتراب وعودة أسرع، مما يقلل من زمن دورة الانحناء. في النهاية، يمكن للمشغلين ثني المزيد من الأجزاء خلال نفس فترة الإنتاج وتحسين الإنتاجية العامة.

بشكل عام، يمكن أن تكون أوقات انحناء الفرامل الهجينة للضغط أقصر. على سبيل المثال، يمكن لفرامل الضغط الهجينة التي تزن 100 طن أن تصل إلى أوقات انحناء تصل إلى 18 دورة في الدقيقة، بينما يمكن للنموذج التقليدي الوصول إلى 13 دورة فقط في الدقيقة.

عوامل الإنتاجية هي:

• سمك المادة

• درجة الانحناء

• نوع الأدوات

• حركة التوقف الخلفي

• يدوي أو آلي

ما وراء التكنولوجيا الهجينة: حلول إضافية لتحسين كفاءة فرامل الضغط

يستخدم فرامل الضغط CNC الهجين محركين سيرفو ومضختين سيرفو لمزيد من التحكم في النظام الهيدروليكي. هناك مزايا هائلة للمستخدم تأتي مع دمج هذه التقنيات؛ بعضها مرتبط بالإنتاجية والكفاءة، والبعض الآخر يتعلق بالتحكم في درجة حرارة الزيت الهيدروليكي وسرعة استجابة النظام.

لكن المستخدمين لديهم احتياجات مختلفة. لديهم ميزانيات مختلفة، وظروف إنتاج مختلفة، ومستويات مختلفة من الأتمتة المرغوبة. بالإضافة إلى التقنيات الهجينة، يمكن تحسين أداء فرامل الضغط أكثر من خلال أنظمة التبريد الصناعية، وأتمتة الانحناء الآلي، والتقنيات الحديثة والأكثر توفيرا والتي تعتمد على السيرفو وتوفير الطاقة.

1. أنظمة التبريد الصناعية لبيئات التشغيل القاسية

تستخدم فرامل الضغط CNC الهجينة مضخات تستخدم محركات لاستهداف فقدان الطاقة لجعل النظام الهيدروليكي أكثر كفاءة في استهلاك الطاقة، كما يقلل من التسخين ويشجع الزيت الهيدروليكي على البقاء عند درجة حرارة مستقرة. هذا يزيد من كفاءة النظام.

كما هو الحال في بعض مناطق أفريقيا وشمال الهند، بالإضافة إلى مناطق صناعية أكثر حرارة، فإن الآلة'قد لا تكون أنظمة التحكم في درجة الحرارة الحالية كافية للإنتاج المستقر على المدى الطويل.

في هذه السيناريوهات، قد يتم تركيب مبرد زيت هيدروليكي لتحفيز تبريد الزيت الهيدروليكي.

يمكن لنظام التبريد الصناعي أن يوفر الفوائد التالية:

•خفض درجة حرارة تشغيل زيت الهيدروليكية

•تقليل تغيرات درجة حرارة الزيت الهيدروليكي

•ضمان تشغيل النظام الهيدروليكي بشكل مستقر

•تعزيز عمر خدمة الأختام والمكونات الهيدروليكية

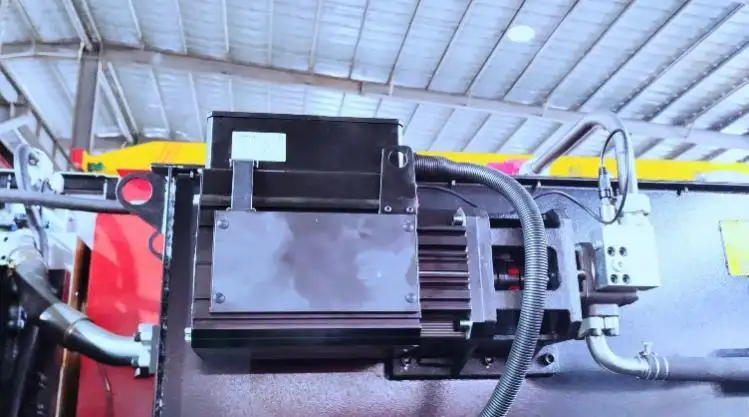

بالنسبة للآلات التي تعمل في درجات حرارة محيطة عالية، يمكن تركيب نظام تكييف أو تبريد مخصص في خزانة الكهرباء.

يمكن أن يوفر تبريد خزانة الكهرباء الفوائد التالية:

•التشغيل المستقر لنظام التحكم CNC

•درجات حرارة تشغيل أقل للمكونات الإلكترونية

•تعزيز موثوقية المعدات الكهربائية

•يمكن تمديد عمر خدمة نظام التحكم

بالنسبة للمصانع التي تعمل في المناخات القاسية أو التي تعمل بنوبات إنتاج مستمرة، يمكن أن يوفر مزيج من فرامل CNC هجينة وأنظمة تبريد صناعية حلا موثوقا للثني.

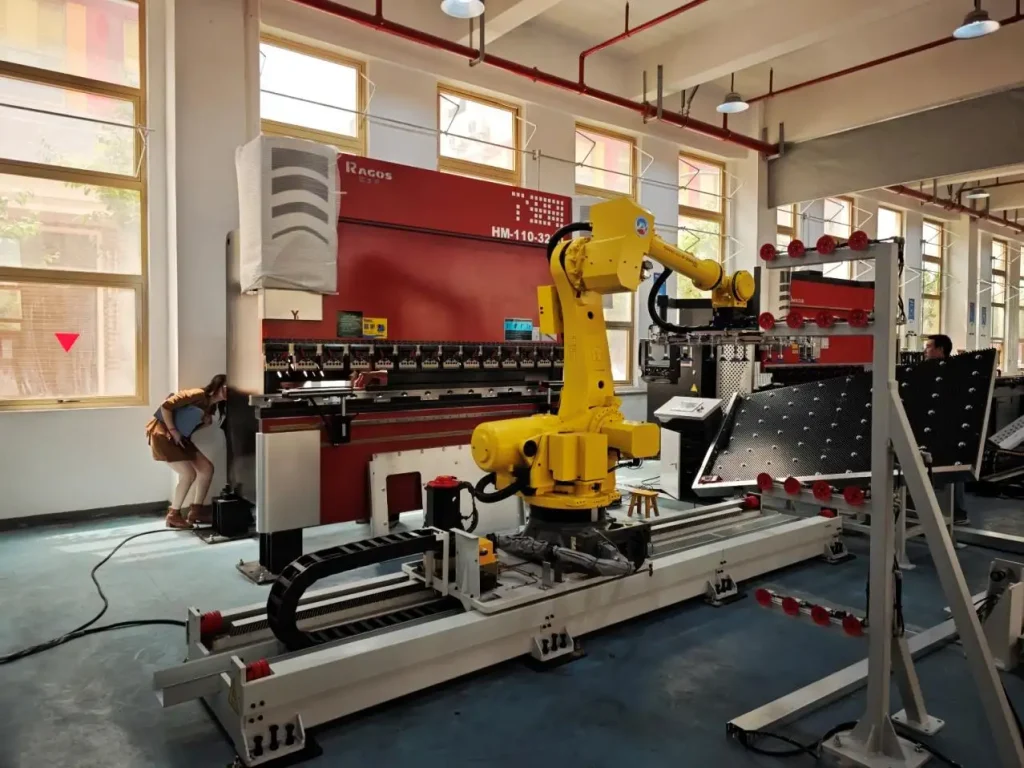

2. خلايا ثني روبوتية لتحقيق كفاءة إنتاجية أعلى

تزيد خلايا التحكم الروبوتية من مستوى الأتمتة المتاحة لعملية الثني ويمكن أن تساعد المصنعين على تحقيق مستويات الإنتاجية التي يرغبون بها.

عند دمجه مع فرامل ضغط CNC، تستطيع الروبوتات الصناعية أن:

•حمل/تفريغ فرامل الضغط CNC

•ضع قطعة العمل في موقع

•قم بإجراء عملية الثني

•قلل من التعامل مع قطعة العمل من قبل الموظفين

تقدم JS RAGOS حلول التحكم بالروبوتات لمستويات إنتاج متنوعة وتدعم عددا من الشركات الرائدة في تصنيع الروبوتات الصناعية، بما في ذلك:

•فانوك

•تين

•من

•ياسكاوا

•إستون

أنظمة التحكم الروبوتية مثالية ل:

•إنتاج كميات كبيرة من الأجزاء

•معالجة نفس الجزء مرارا وتكرارا

•التشغيل المستمر لفترات طويلة

•التطبيقات التي تتطلب جودة إنتاج متسقة

يمنح الجمع بين خلية ثني روبوتية وفرامل ضغط CNC هجينة للمصنعين القدرة على تعزيز الإنتاجية وتقليل مستويات العمالة، مع السماح للشركة بالتوجه نحو نماذج التصنيع الذكي.

قد يكون هذا القسم مرتبطا داخليا بالمقال عن خلايا فرامل الضغط الروبوتية.

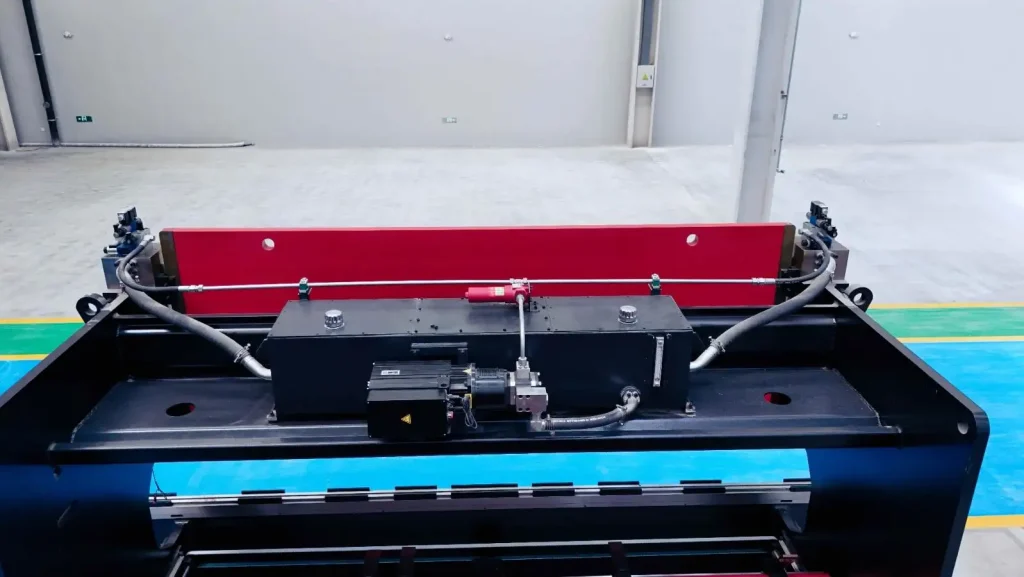

3. حلول مضخة المحرك الواحد للعملاء الحساسين للتكاليف

يوفر تصميم فرامل الضغط CNC الهجين الكامل تحكما مستقلا على جانبي المكبس الأيمن والأيسر باستخدام محركي سيرفو ومضختين سيرفو. هذا التصميم سريع الاستجابة ودقيق للغاية ويستخدم الطاقة بكفاءة.

عادة ما يواجه العملاء المهتمون بالميزانية تكاليف أعلى للمعدات التي تحتوي على أنظمة هجينة مزدوجة السيرفو بالكامل.

كحل لهذه المخاوف المالية، يمكننا توفير نظام هيدروليكي مبسط باستخدام محرك سيرفو واحد ومضخة سيرفو واحدة.

يمكن لهذا النظام أن:

•تحكم في تشغيل المضخة بما هو ضروري

•تقليل تشغيل المضخة عندما يكون النظام في وضع الخمول

•تقليل التكاليف الإجمالية للطاقة

•تقليل التكاليف التشغيلية الإجمالية

في النظام الكهروهيدروليكي المتزامن النموذجي، أحد أكبر التوفير هو مضخة سيرفو واحدة.

بالإضافة إلى ذلك، عند مقارنتها بفرامل ضغط CNC هجينة بالكامل مع محركي سيرفو ومضختين سيرفو، يؤدي نظام سيرفو واحد عادة على:

•زيادة استهلاك الطاقة

•فرص أقل لتوفير الطاقة

•انخفاض التحكم في الدوائر الهيدروليكية اليمنى واليسرى

ومع ذلك، وبناء على عدة عوامل متنوعة، بما في ذلك كيفية موازنة الأداء الإنتاجي مع التحكم في الأنظمة والانحناء، يمكن للعملاء اختيار من بين عدة خيارات متاحة للتحكم الهيدروليكي.

أفضل خيار تحكم متاح عادة ما يعكس توازنا بين تكاليف نظام التحكم وتحسينات أداء الإنتاج وتكاليف التشغيل.

الاستثمار الأولي مقابل تكلفة التشغيل طويلة الأجل

على الرغم من أن فرامل الضغط CNC الهجينة عادة ما تتطلب استثمارا أوليا أعلى بسبب مكونات الهيدروليكية السيرفو، إلا أن تكلفة التشغيل الإجمالية يمكن تقليلها من خلال استهلاك أقل للكهرباء، وتقليل الصيانة الهيدروليكية، وكفاءة إنتاجية أعلى.

عامل التكلفة	هجين	الكهروهيدروليكي
سعر الآلة	أعلى قليلا	أوطأ
تكلفة الطاقة	أوطأ	أعلى
استبدال الزيت الهيدروليكي	أقل تكرارا	أكثر تكرارا
تكلفة الصيانة	أوطأ	أعلى
الإنتاج	أعلى	معيار

الاستثمار الأولي مقابل تكلفة التشغيل طويلة الأجل

على الرغم من أن فرامل الضغط CNC الهجينة عادة ما تتطلب استثمارا أوليا أعلى بسبب المكونات الهيدروليكية السيرفو، إلا أن تكلفة التشغيل الإجمالية يمكن تقليل استهلاك الكهرباء وتقليل الصيانة الهيدروليكية و أعلىكفاءة الإنتاج.

عامل التكلفة	هجين	الكهروهيدروليكي
سعر الآلة	أعلىقليلا	أوطأ
تكلفة الطاقة	أوطأ	أعلى
استبدال الزيت الهيدروليكي	أقل تكرارا	أكثر تكرارا
تكلفة الصيانة	أوطأ	أعلى
الإنتاج	أعلى	معيار

الملخص

كلا النوعين من فرامل الضغط هما حلول صالحة لصناعة الصفائح المعدنية الحديثة.

كتقنية ناضجة ذات مستوى عال من الاختراق في السوق، تعد أنظمة الكهروهيدروليكية المتزامنة خيارا موثوقا. من ناحية أخرى، توفر فرامل الضغط CNC الهجينة فوائد واضحة في استهلاك الطاقة، وتقليل حجم الزيت الهيدروليكي، والضوضاء أثناء التشغيل، وكفاءة الإنتاج.

توفر فرامل الضغط CNC الهجين تقنية متفوقة لمستقبل تصنيع الصفائح المعدنية للمصنع الذي يهتم أكثر بتكاليف التشغيل على المدى الطويل، والأكثر استدامة وكفاءة. بالنسبة للمصنعين الذين يستخدمون الجهاز لساعات إنتاج طويلة، فإن الجمع بين كفاءة الطاقة الأعلى، ودرجة حرارة هيدروليكية أقل، وعمر المكونات أطول، ودورات الانحناء الأسرع يجعل التكنولوجيا الهجينة خيارا حكيما لتحسين كفاءة الإنتاج الكلي.

للحصول على حلول فعالة وموثوقة وذكية في تصنيع المعادن، اطلع على JS RAGOS.

الأسئلة الشائعة

س1. ما هو الفرق الرئيسي بين فرامل الضغط CNC الهجين وفرامل الضغط CNC المتزامنة الكهروهيدروليكية؟

الفرق الرئيسي هو نظام التحكم الهيدروليكي. يستخدم فرامل الضغط CNC الهجين محركين سيرفو ومضختين سيرفو للتحكم بشكل مستقل في جانبي الأسطوانات الهيدروليكية، بينما تستخدم فرامل الضغط CNC الكهروهيدروليكية المتزامنة مضخة هيدروليكية ثابتة مع صمامات نسبية.

س2. لماذا يكون فرامل الضغط CNC الهجين أكثر كفاءة في استهلاك الطاقة؟

تحسن فرامل الضغط CNC الهجين كفاءة استهلاك الطاقة لأن مضخات السيرفو يمكنها توفير تدفق هيدروليكي وفقا لمتطلبات الانحناء الفعلية. يوفر النظام خسائر هيدروليكية غير ضرورية الناتجة عن التشغيل المستمر للمضخات.

س3. كم من الطاقة يمكن أن يوفر جهاز Hybrid CNC Press Brake؟

تعتمد التوفير الفعلي في الطاقة على حمولة الآلة، ودورة الانحناء، ووقت الخمول. مقارنة بالأنظمة الهيدروليكية التقليدية، يمكن لفرامل الضغط الهجينة CNC تقليل استهلاك الطاقة بشكل كبير بسبب كفاءة استخدام الطاقة الهيدروليكية الأعلى.

س4. هل مكابح الضغط CNC الهجين لديها سرعة انحناء أعلى؟

نعم. يمكن لنظام مضخة السيرفو الهيدروليكي توفير استجابة أسرع وتحكم أكثر دقة في تدفق المضخة. وهذا يسمح بسرعة رام أسرع، ووقت دورة انحناء أقصر، وإنتاج أعلى.

س5. هل يحتاج فرامل الضغط CNC الهجين إلى زيت هيدروليكي أقل؟

نظرا لأن الأنظمة الهجينة تولد حرارة هيدروليكية أقل، فإن درجة حرارة الزيت تكون أقل وأكثر استقرارا. هذا يمكن أن يساعد كثيرا في إطالة عمر حلقات الختم الهيدروليكية O.

س6. هل يقلل فرامل الضغط CNC الهجين من تكلفة الصيانة الهيدروليكية؟

نعم. يمكن أن يقلل إنتاج الحرارة المنخفض ودرجة حرارة الزيت الأكثر استقرارا من إمكانية الصيانة ويطيل عمر المكونات الهيدروليكية.

س7. هل مكابح الضغط CNC الهجين مناسبة لبيئات العمل الساخنة؟

يمكن لفرامل CNC الهجينة توفير تحكم أفضل في درجة حرارة الزيت مقارنة بالأنظمة الهيدروليكية التقليدية. في بعض الأماكن شديدة الحرارة، يمكن دمج أنظمة تبريد صناعية إضافية مع خزانات زيت هيدروليكي باردة وخزائن كهربائية.

س8. هل يمكن دمج فرامل ضغط CNC هجينة مع خلية ثني روبوتية؟

نعم. يمكن دمج فرامل الضغط CNC الهجينة مع خلايا ثني روبوتية لتحقيق الانحناء التلقائي. ويمكن ل JS RAGOS توفير حلول للتحكم الآلي باستخدام روبوتات صناعية من FANUC وABB وKUKA وYaskawa وEstun.

س9. هل هناك بديل أقل تكلفة لفرامل الضغط CNC الهجينة؟

بالنسبة للعملاء ذوي الميزانيات المحدودة، يمكن لمحرك سيرفو واحد ونظام مضخة سيرفو أن يوفروا الطاقة وذلك مفيدا لتحسين كفاءة الطاقة. ومع ذلك، فإن كفاءة الطاقة وأداء التحكم المستقل في الأسطوانة ليست بنفس جودة النظام الهجين الكامل الذي يحتوي على محركين سيرفو ومضختين سيرفو.

س10. هل تستحق فرامل الضغط CNC الهجين الاستثمار؟

بالنسبة للمصنعين الذين يستخدمون فرامل الضغط على مدار الساعة وساعين لتحقيق حجم إنتاج مرتفع لكنهم يعانون من ارتفاع تكاليف الكهرباء، يمكن لفرامل الضغط CNC الهجين أن توفر فوائد طويلة الأمد من خلال تقليل استهلاك الكهرباء، وتقليل متطلبات الصيانة، وتحسين الإنتاجية.
